钢筋算量必备

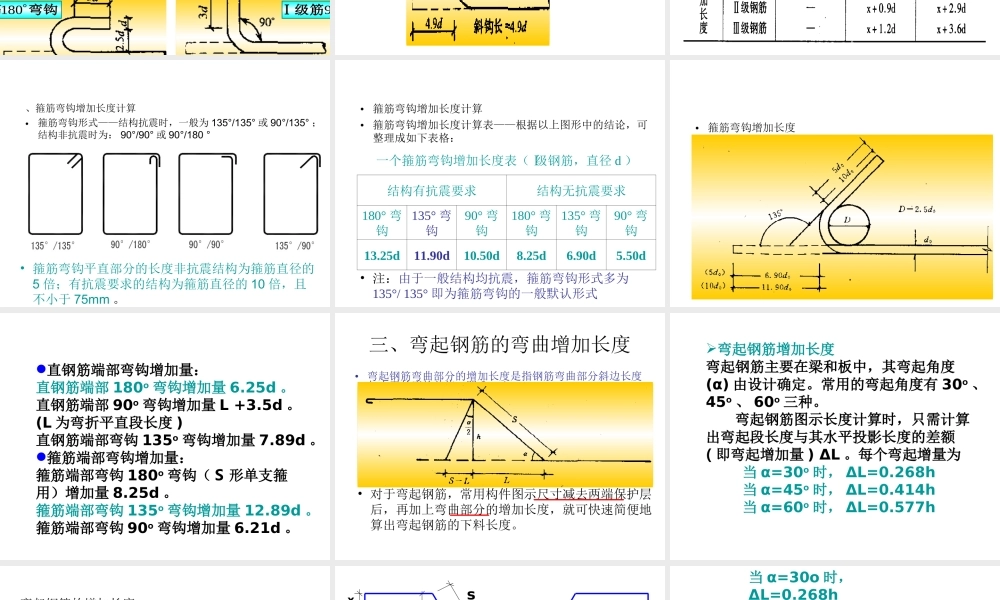

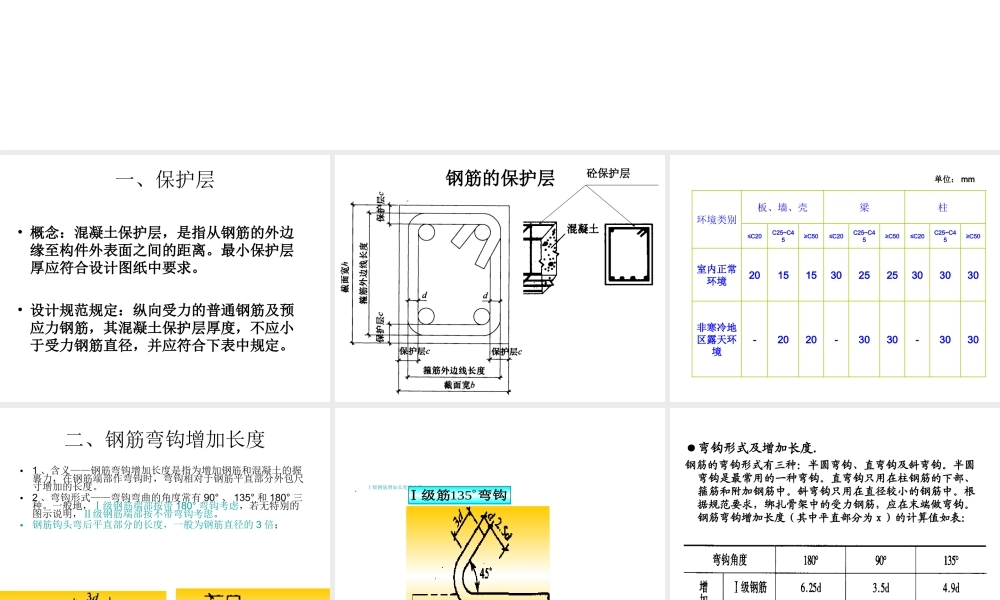

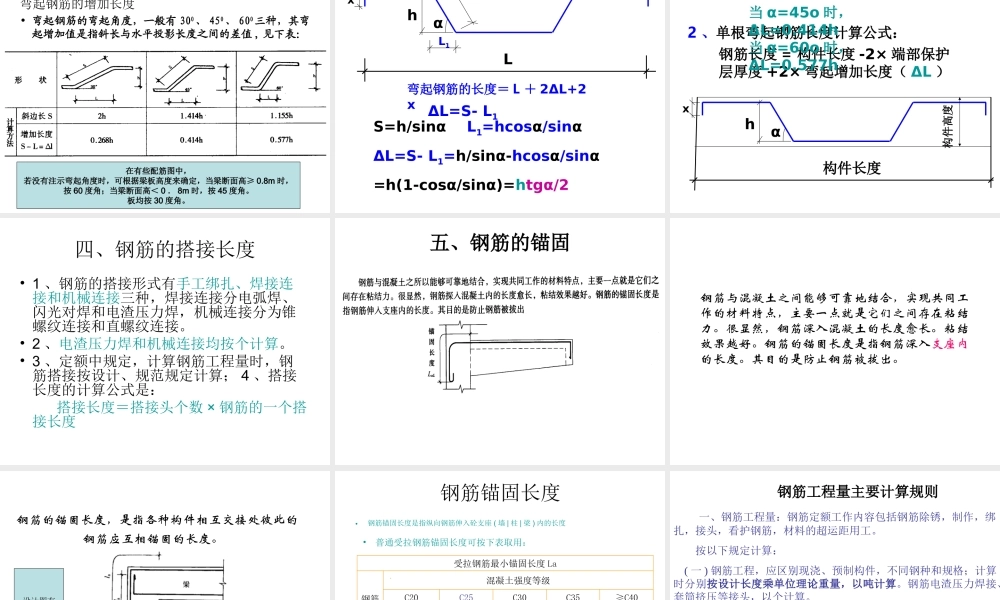

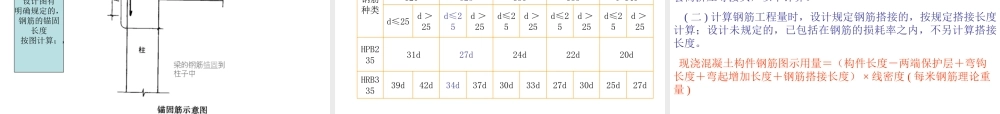

钢筋计算基础知识一、保护层• 概念：混凝土保护层，是指从钢筋的外边缘至构件外表面之间的距离。最小保护层厚应符合设计图纸中要求。• 设计规范规定：纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度，不应小于受力钢筋直径，并应符合下表中规定。钢筋的保护层砼保护层环境类别板、墙、壳梁 柱≤C20C25~C45≥C50≤C20C25~C45≥C50≤C20C25~C45≥C50室内正常环境201515302525303030非寒冷地区露天环境-2020-3030-3030单位： mm二、钢筋弯钩增加长度•1 、含义——钢筋弯钩增加长度是指为增加钢筋和混凝土的握裹力，在钢筋端部作弯钩时，弯钩相对于钢筋平直部分外包尺寸增加的长度。•2 、弯钩形式——弯钩弯曲的角度常有 90° 、 135° 和 180° 三种。一般地，Ⅰ级钢筋端部按带 180° 弯钩考虑，若无特别的图示说明，Ⅱ级钢筋端部按不带弯钩考虑。•钢筋钩头弯后平直部分的长度，一般为钢筋直径的 3 倍；弯钩筋180Ⅰ级筋9•Ⅰ级钢筋增加长度的计算弯钩Ⅰ级筋135●弯钩形式及增加长度．钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩。半圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。根据规范要求，绑扎骨架中的受力钢筋，应在末端做弯钩。钢筋弯钩增加长度（其中平直部分为 x ）的计算值如表：、箍筋弯钩增加长度计算•箍筋弯钩形式——结构抗震时，一般为 135°/135° 或 90°/135° ；结构非抗震时为： 90°/90° 或 90°/180 °• 箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5 倍；有抗震要求的结构为箍筋直径的 10 倍，且不小于 75mm 。• 箍筋弯钩增加长度计算• 箍筋弯钩增加长度计算表——根据以上图形中的结论，可整理成如下表格：一个箍筋弯钩增加长度表（Ⅰ级钢筋，直径 d ）结构有抗震要求结构无抗震要求180° 弯钩135° 弯钩90° 弯钩180° 弯钩135° 弯钩90° 弯钩13.25d11.90d10.50d8.25d6.90d5.50d• 注：由于一般结构均抗震，箍筋弯钩形式多为135°/ 135° 即为箍筋弯钩的一般默认形式• 箍筋弯钩增加长度直钢筋端部弯钩增加量：直钢筋端部 180o 弯钩增加量 6.25d 。直钢筋端部 90o 弯钩增加量 L +3.5d 。(L 为弯折平直段长度 )直钢筋端部弯钩 135o 弯钩增加量 7.89d 。箍筋端部弯钩增加量：箍筋端部弯钩 180o 弯钩（ S 形单支箍用）增加量 8.25d 。箍筋端部弯钩 135o 弯钩增加量 12.89d 。箍筋端部弯钩 90o 弯钩增加量 6.21d 。 三、弯起钢筋的弯曲增加长度• 弯起钢筋弯曲部分的增加长度是指钢筋弯曲部分斜边长度与水平长度的差值，即 S － L 。• 对于弯起钢筋，常用构件图示尺寸减去两端保护层后，再加上弯曲部分的增加长度，就可快速简便地算出弯起钢筋的下料长度。弯起钢筋增加长度弯起钢筋主要在梁和板中，其弯起角度(α) 由设计确定。常用的弯起角度有 30o 、45o 、 60o 三种。 弯起钢筋图示长度计算时，只需计算出弯起段长度与其水平投影长度的差额( 即弯起增加量 ) ΔL 。每个弯起增量为 当 α=30o 时， ΔL=0.268h 当 α=45o 时， ΔL=0.414h 当 α=60o 时， ΔL=0.577h 弯起钢筋的增加长度• 弯起钢筋的弯起角度，一般有 300 、 450 、 600 三种，其弯起增加值是指斜长与水平投影长度之间的差值 , 见下表： 在有些配筋图中，若没有注示弯起角度时，可根据梁板高度来确定，当梁断面高≥ 0.8m 时，按 60 度角；当梁断面高＜ 0 ． 8m 时，按 45 度角。板均按 30 度角。弯起钢筋的长度＝ L ＋ 2ΔL+2 xΔL=S- L1αhLxsL1S=h/sinα L1=hcosα/sinα ΔL=S- L1=h/sinα-hcosα/sinα=h(1-cosα/sinα)=htgα/22 、单根弯起钢筋长度计算公式：钢筋长度 = 构件长度 -2× 端部保护层厚度 +2× 弯起增加长度（ ΔL ）αh构件长度x构件高度当 α=30o 时， ΔL=0.268h当 α=45o 时， ΔL=0.414h当 α=60o 时， ΔL=0.577h四、钢筋的搭接长度• 1 、钢筋的搭接形式有手工绑扎、焊接连接和机械连接三种，焊接连接...
