钢结构单层厂房施工组织设计(方案)

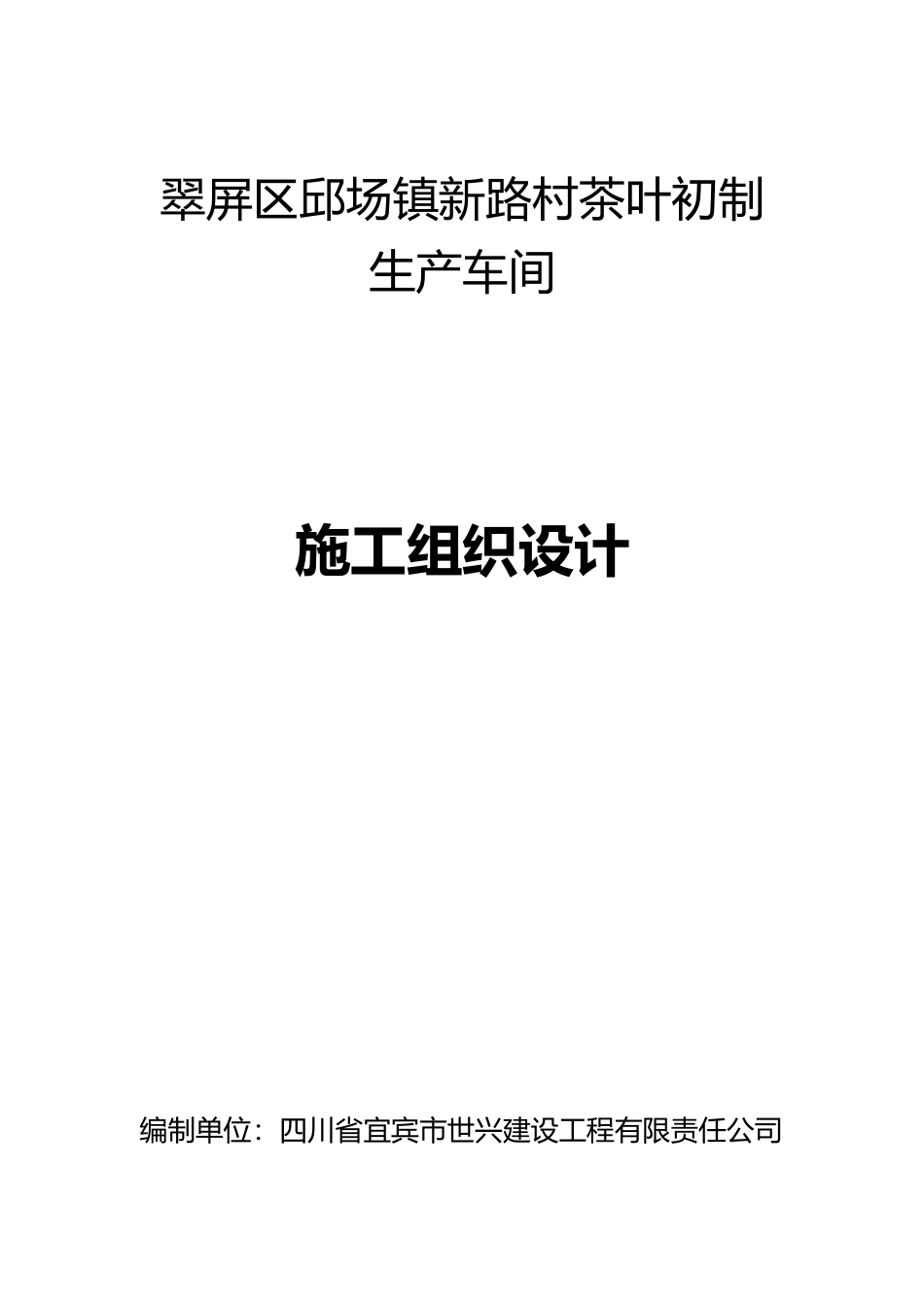

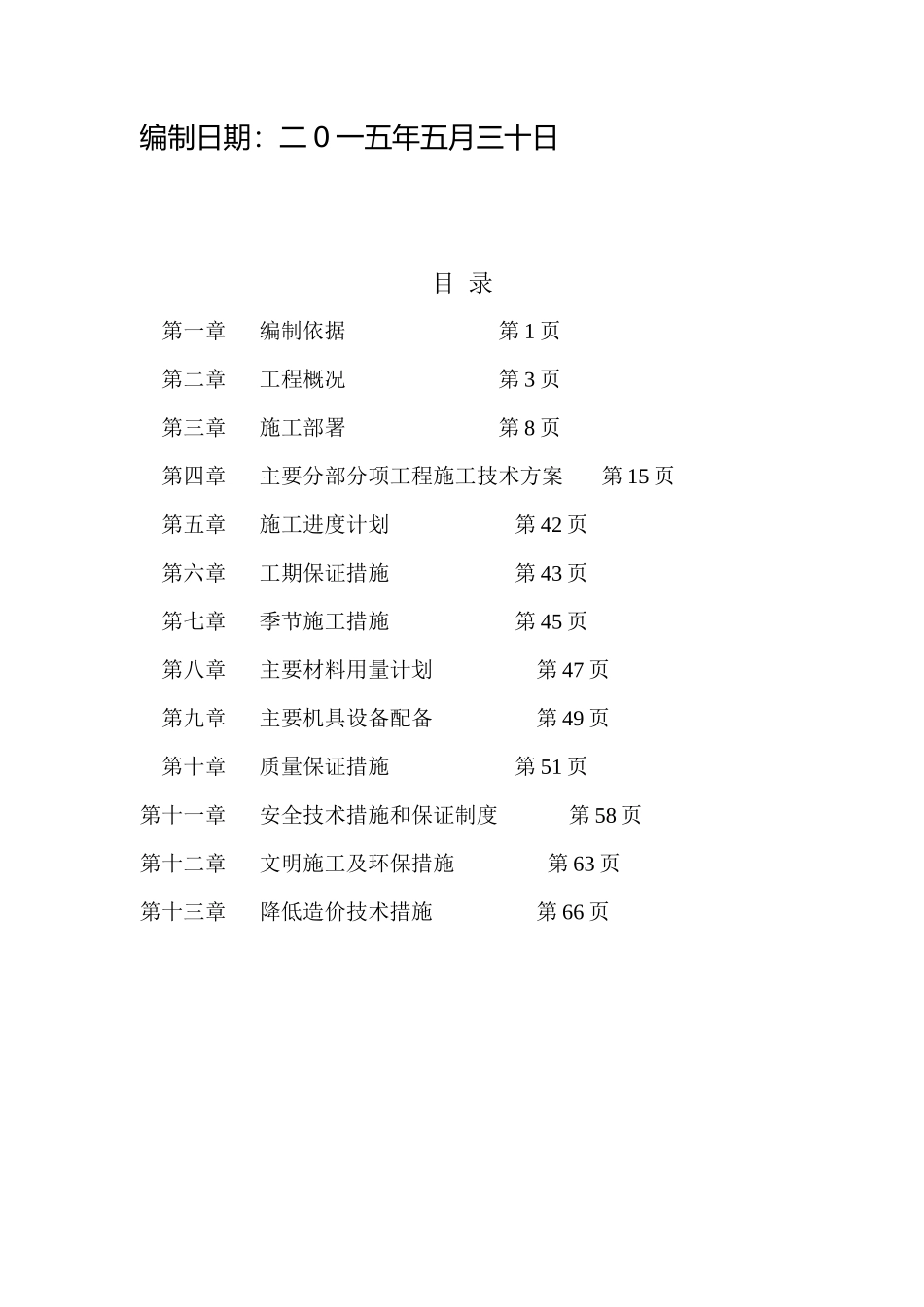

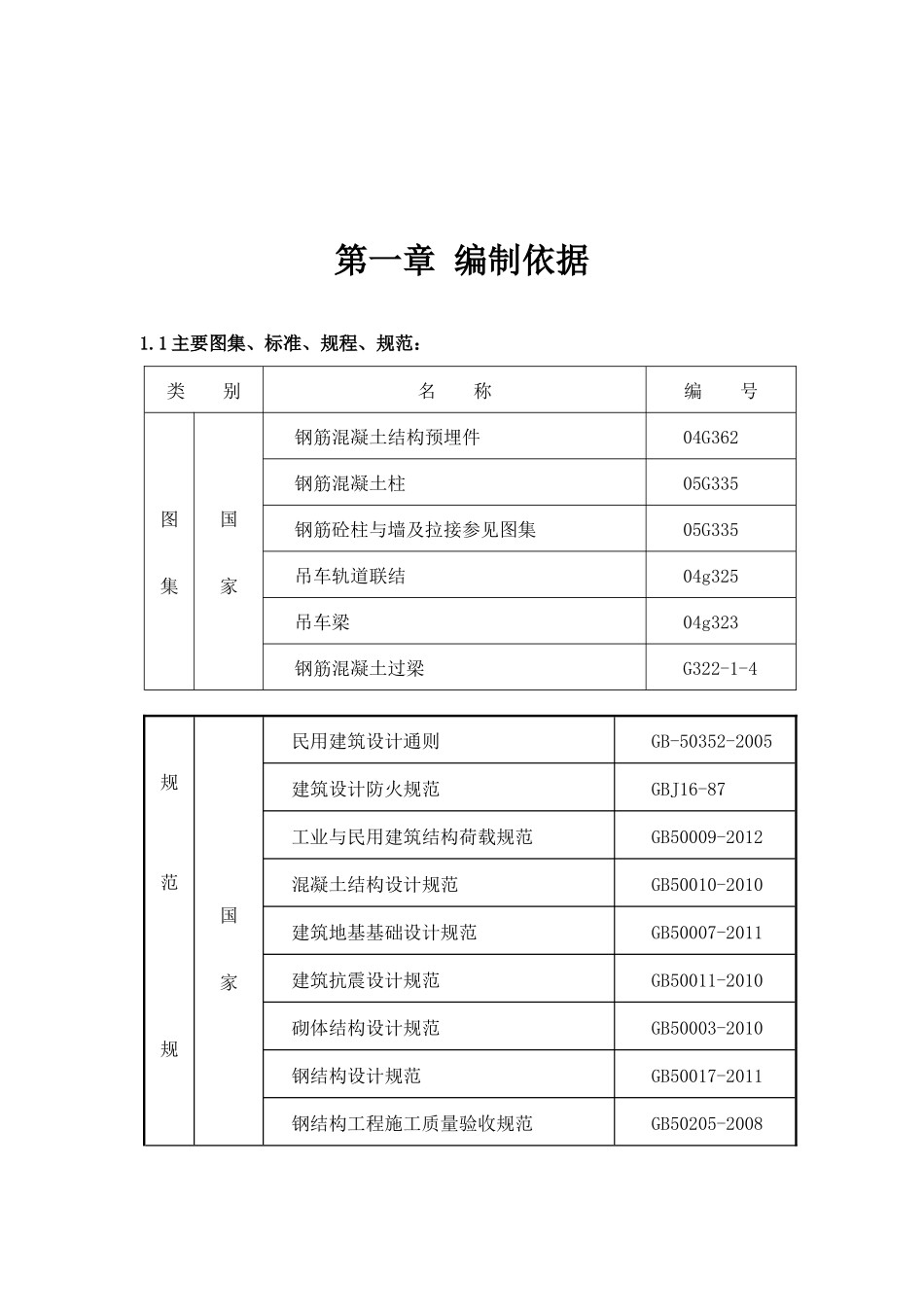

翠屏区邱场镇新路村茶叶初制生产车间施工组织设计编制单位：四川省宜宾市世兴建设工程有限责任公司编制日期：二 0 一五年五月三十日目 录第一章 编制依据 第 1 页第二章 工程概况 第 3 页第三章 施工部署 第 8 页第四章 主要分部分项工程施工技术方案 第 15 页第五章 施工进度计划 第 42 页第六章 工期保证措施 第 43 页第七章 季节施工措施 第 45 页第八章 主要材料用量计划 第 47 页第九章 主要机具设备配备 第 49 页第十章 质量保证措施 第 51 页第十一章 安全技术措施和保证制度 第 58 页第十二章 文明施工及环保措施 第 63 页第十三章 降低造价技术措施 第 66 页第一章 编制依据1.1 主要图集、标准、规程、规范：类 别名 称编 号图集国家钢筋混凝土结构预埋件04G362钢筋混凝土柱05G335钢筋砼柱与墙及拉接参见图集05G335吊车轨道联结04g325吊车梁04g323钢筋混凝土过梁G322-1-4 规范规国家民用建筑设计通则GB-50352-2005建筑设计防火规范GBJ16-87工业与民用建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010建筑地基基础设计规范GB50007-2011建筑抗震设计规范GB50011-2010砌体结构设计规范GB50003-2010钢结构设计规范GB50017-2011钢结构工程施工质量验收规范GB50205-2008程建筑给排水设计规范GB50015-2010民用建筑电气设计规范JGJ16-2008行业建筑钢结构焊接技术规程GB50661-2011标准国家建筑安装工程质量检验评定统一标准GB50300-2001建筑电气安装工程质量检验评定标准GB50303-2002- 2 -1.3 主要法规：序号 名 称 编 号1《中华人民共和国建筑法》97 年主席令第 91 号2《工程建设强制性标准监督规定》2000 年建设部令第 81 号3《工程建设标准强制性条文》建标[2002]219 号4《中华人民共和国计量法》85 年主席令第 28 号5建设工程质量管理条例2000 年 1 月 10 日国务院颁发第二章 工程概况2.1 工程简介：序号项 目内 容1工程名称翠屏区邱场镇新路村茶叶初制生产车间2工程业主 3设计单位 4工程地点 5质量目标杯6工程面积 7结构形式 8基础形式独立柱基- 3 -2.2 建筑设计概况：本工程为单层热处理车间，建筑高度 9m。室内地坪标高±0.000 相当于绝对标高 26.00 m，室内外高差 0.3 m。4#生产厂房为预制混凝土排架结构，跨度为 9 m，柱距为 6 m；建筑物总长72.44m。总宽为 15.74。该厂房平面形状及尺寸详见平面图（第 5 页）。4#生产厂房采用混凝土地面。4#生产厂房墙体采用 370mm 厚实心砖，用 M5 水泥混合砂浆砌筑。4#生产厂房所有外窗采用 85 系列塑钢窗 5 厚白净玻璃单框双坡，外门采用成品轻钢彩板推拉门（白灰色），。4#生产厂房剖面图如下所示：2.3 结构设计概况：基础类型独立柱基结构形式 钢结构屋架持力层土质情况强风化板岩地基承载力标准值fka=380 kPa基础埋深柱基 ：-1.7m钢筋接头型式地梁钢筋接头 Φ12，采人工绑扎连接。混凝土强度等级基础垫层C15基础C25梁C25柱C25门窗洞口处的钢筋混凝土过梁C25基础编号数量基础尺寸（mm）基础编号数量基础尺寸（mm）J-1262000×2400J-242000×25002.4 水暖专业设计概况：2.4.1 暖卫系统：系统名称管材连接方式防腐备注给水PP-R 管热熔消防内外热镀锌钢管卡箍连接沥青防腐阀门均为蝶阀排水UPVC 排水管粘接埋地部分作 100mm 砼带型基础雨水UPVC 管粘接雨水斗 97 型- 6 -2.5 电气专业设计概况：序号项目系统介绍1变配电系统交流三相四线 380V/220V 电缆进线直埋穿墙引入2动力系统干线沿金属线槽敷设，支线均穿钢管在墙内、地面内、顶板内暗敷设，部分线路采用明敷设，吊车滑接线均明敷设在混凝土梁上。3照明系统包括厂房照明等。4防雷接地低压电源交流结路接地制式采用 TN-C-S 系统利用建筑物基础做接地极接地电阻 R＜=1 欧姆2.6 建设单位提供施工用地、水、电等条件施工现场场地能满足施工需要，现场不设生活区。水、电按建设单位指定地点引入。第三章 施工部署3.1 工程目标：3.1.1 质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行...
