单层两跨工业厂房施工方案设计

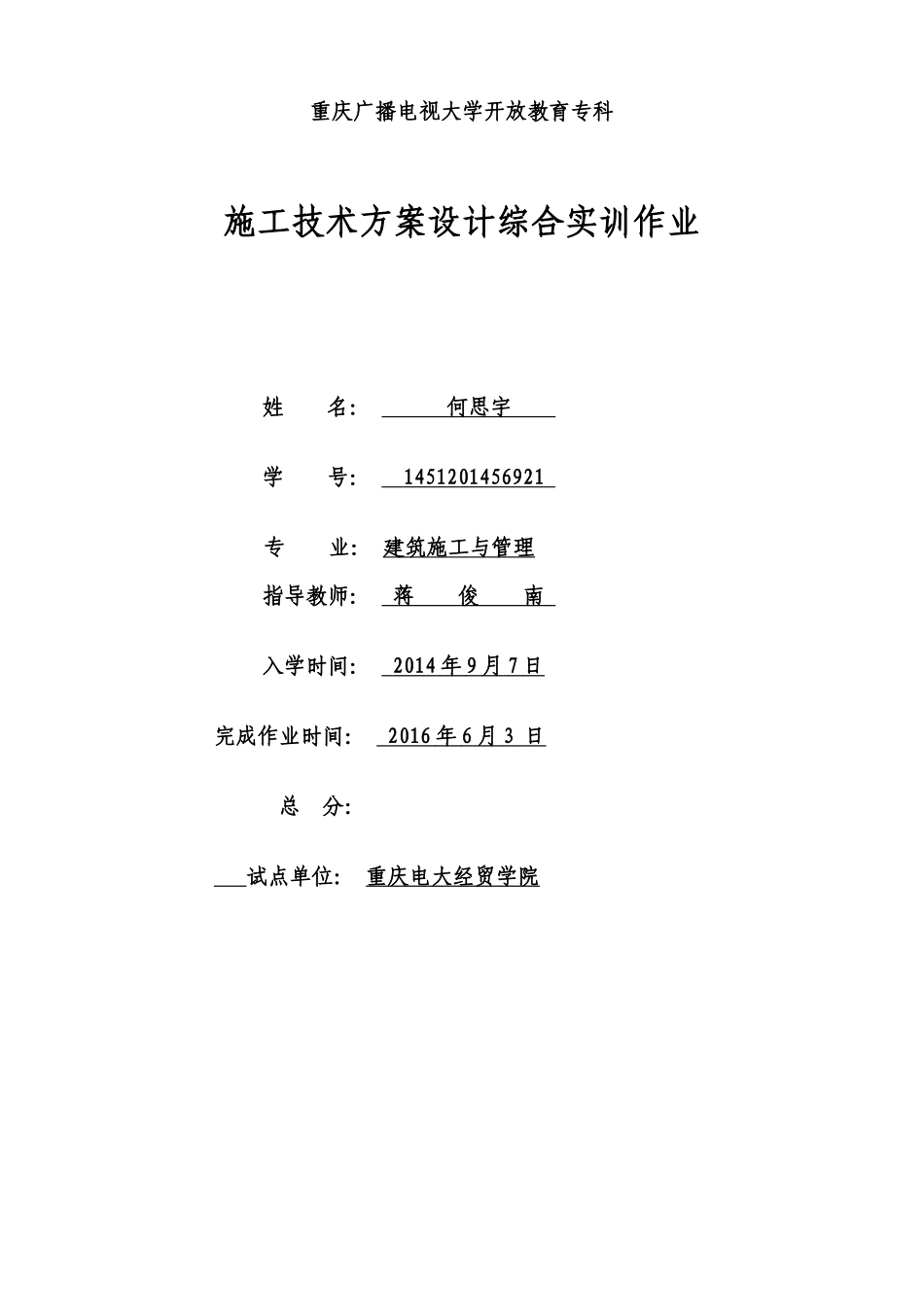

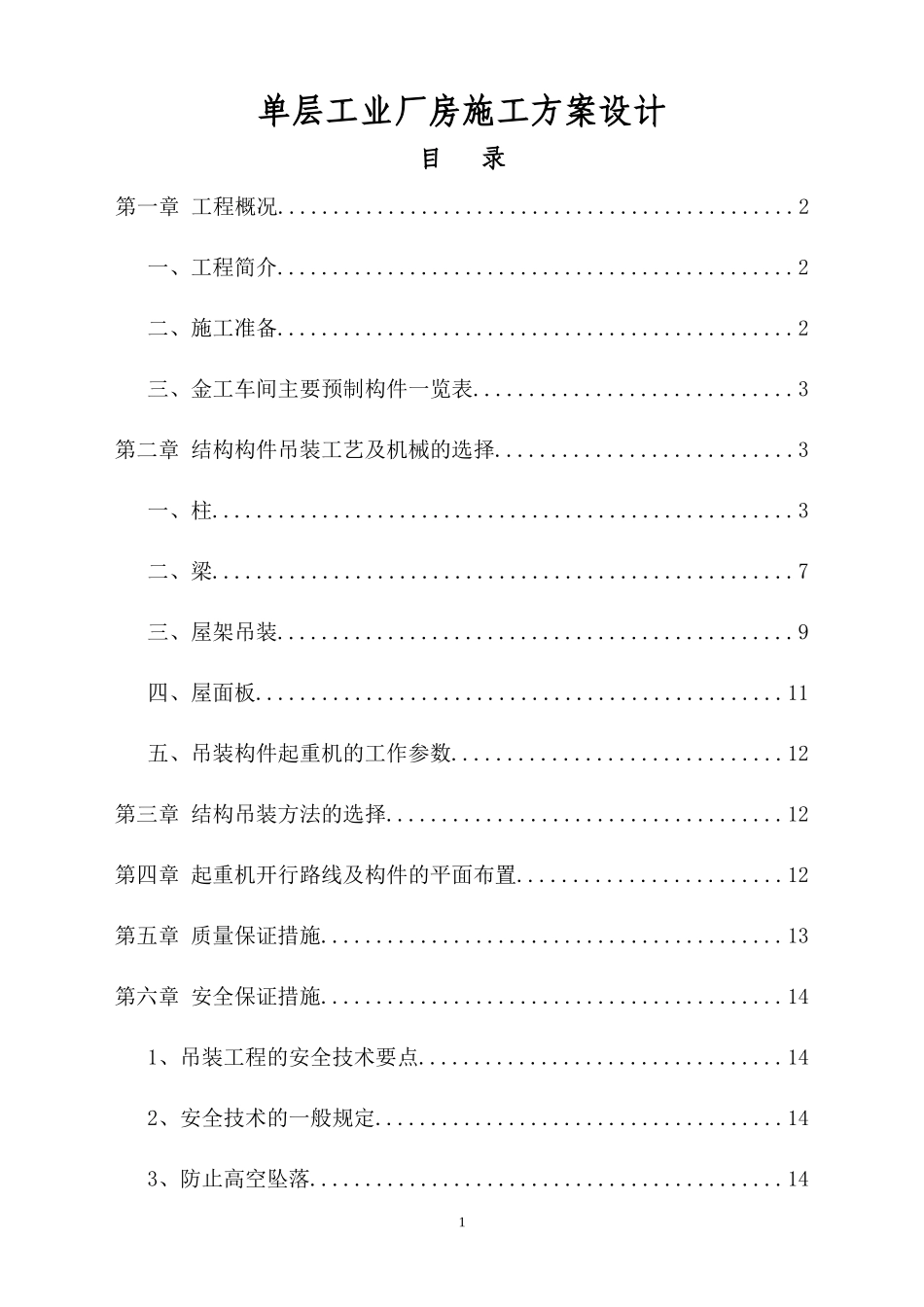

重庆广播电视大学开放教育专科施工技术方案设计综合实训作业姓 名： 何思宇 学 号： 1451201456921 专 业： 建筑施工与管理 指导教师： 蒋 俊 南 入学时间： 2014 年 9 月 7 日 完成作业时间： 2016 年 6 月 3 日 总 分： 试点单位： 重庆电大经贸学院 1单层工业厂房施工方案设计目 录第一章 工程概况...............................................2一、工程简介...............................................2二、施工准备...............................................2三、金工车间主要预制构件一览表.............................3第二章 结构构件吊装工艺及机械的选择...........................3一、柱.....................................................3二、梁.....................................................7三、屋架吊装...............................................9四、屋面板................................................11五、吊装构件起重机的工作参数..............................12第三章 结构吊装方法的选择....................................12第四章 起重机开行路线及构件的平面布置........................12第五章 质量保证措施..........................................13第六章 安全保证措施..........................................141、吊装工程的安全技术要点.................................142、安全技术的一般规定.....................................143、防止高空坠落...........................................1424、防止起重机倾翻.........................................155、防吊装结构失稳.........................................176、防止触电...............................................17第七章 文明施工措施..........................................17第一章 工程概况一、工程简介该工程是位于贵阳市某开发工业区的两跨各 18m 的单层工业厂房，厂房长 84m，柱距 6m，共有 14 个车间。该车间为装配式单层二跨工业厂房，分为高、低两跨。主要构件是：钢筋混凝土工字型截面柱；钢筋混凝土 T 型吊车梁；预应力混凝土折线屋架；预应力混凝土屋面板。二、施工准备施工前必须切实做好各项准备工作，准备工作的内容包括：场地检查、基础准备、构件准备和机具准备等；施工现场已做好三通一平。1、场地检查 场地检查包括比如起重机开行道路是否平整坚实，运输方便；构件堆放场地是否平整坚实，起重机回转范围内无障碍物，电源是否接通等等。2、基础准备3装配式钢筋混凝土柱基础一般设计成杯形基础，且在施工现场就地浇注。在浇注杯形基础时，应保持定位轴线及杯口尺寸准确。在吊装前要在基础杯口面上弹出建筑物的纵、横定位线和柱的吊装准线，作为柱对位、校正的依据。如吊装时发生有不便于下道工序的较大误差，应进行纠正。基础杯底标高，在吊装前应根据柱子制作的实际长度（从牛腿面或柱顶至柱脚尺寸），进行一次调整。调整方法是测出杯底原有标高（小柱测中间一点，大柱测四个角点），再量出柱的实际长度，结合柱脚底面制的误差情况，计算出标底标高调整值，并在杯口内标出，然后用 1：2 水泥砂浆或细石混凝土（调整值大于 20mm）将杯底垫平至标志处。3、构件准备连系梁、屋面板由预制厂生产；柱、吊车梁、预应力屋架为现场预制；构件准备包括检查与清理、弹线与编号、运输与堆放、拼装与加固等。4、人员和机具准备吊装施工期间，劳动力及有关机具满足施工要求。有常用的起重机供选择。三、金工车间主要预制构件一览表轴线构件名称及型号数量构件重量构件长度安装高度4（t）（m）（m）（A）①⒂ (G)基础梁 YJL401.45.97(D)(G)连系梁 YLL280.85.97+8.20（A）(D)(G)(B)(C)(E)(F)柱 Z1柱 Z2柱 Z3柱 Z41530445.16.44.65.810.113.112.615.6低跨屋架 YGJ-18高跨屋架 YGL-1815154.464.4617.7017.70+8.70+11.34吊车梁 DCL1283.55.97+5.60吊车梁 DCL2285.025.97+7.80屋面板 YWB3361.355.97+14.34第二章 结构构件吊装...
