厂房建筑基本知识

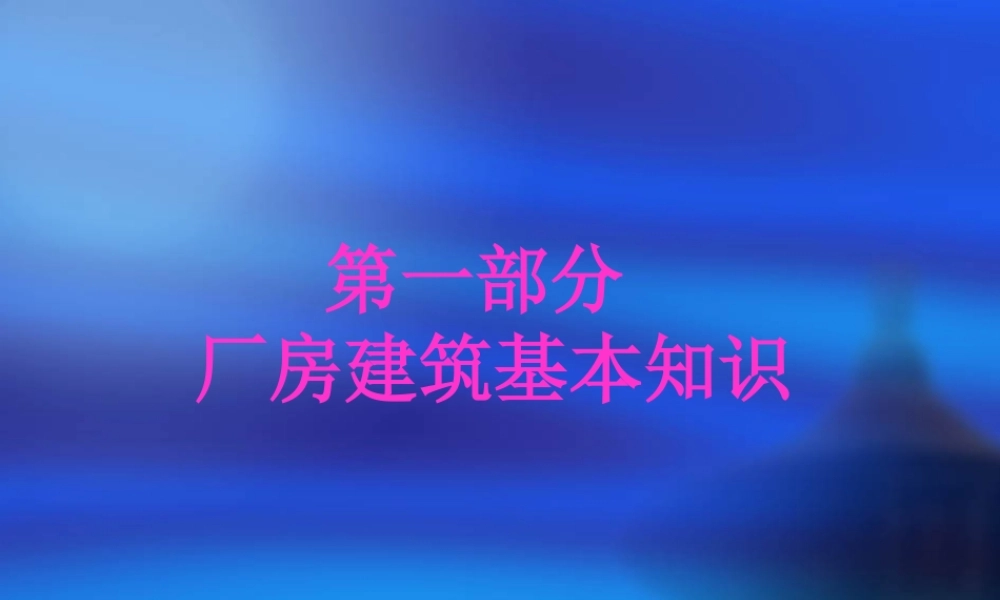

第一部分 厂房建筑基本知识 一、厂房平面设计 1.1 总平面对平面设计的影响 1. 厂区人流、货流组织对平面设计的影响 厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。合理的设计布局不仅方便使用，而且可以大大提高劳动生产率，减少工人的劳动强度，降低工伤事故的发生率。厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。 2. 地形的影响 厂区地形对厂房平面形式有着直接的影响，特别是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许，厂房平面形式应根据地形条件做适当整。  3. 气象条件的影响 厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。在炎热地区，为使厂房有良好的自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于 45° 。П 形、 Щ 形平面的开口应朝向迎风面，见图 10.5 。并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用。若朝向与主导风向有矛盾时，应根据主要要求进行选择。 寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向，并在迎风面的墙面上尽量少开门窗。  1.2 平面设计与生产工艺的关系 1. 生产工艺流程的影响 (1) 直线布置 这种布置方式适用于规模不大，吊车负荷较轻的车间。采用这种布置的厂房平面可全部为平行跨，具有建筑结构简单，扩建方便的优点。但当跨数较少时，会形成窄条状平面，厂房外墙面大，土建投资不够经济。 (2) 平行布置 这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。 (3) 垂直布置 这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置和生产运输有其优越性，故应用也颇广泛。  2. 生产特征的影响 不同性质的厂房，在生产操作时会出现不同的生产特征，而生产特征也会影响厂房的平面设计。有些车间（如机械工业的铸钢、铸铁、锻工等车间）在生产过程中会散发出大量的热量、烟、粉尘等，此时平面设计应使厂房具有良好的自然通风。有些车间（如机械加工装配车间），生产是在正常的温湿度条件下进行的，室内无大量余热及有害气体散发，但是该车间对采光有一定的要求（根据《工业企业采光标准》，要求Ⅲ级采光），在平面布置时，应综合考虑它所在地区的气象条件、地形特征等，满足采光和通风的要求。还有些车间（如纺织车间），生产环境对温湿度、清洁度有严格的要求，厂房常采用空气调节装置，所以厂房平面宜采用联跨整片式，以减少空调负荷。 . 3. 生产设备布置的影响 生产设备的大小和布置方式及设备的进出和安装要求直接影响到厂房的平面布局、跨度大小和跨间数，同时也影响到大门尺寸和柱距尺寸等。 4. 运输设备的影响 (1) 吊车 吊车也称行车，是单层厂房中被广泛采用的起重设备，主要有三种类型。  1.3 厂房常用的平面形式 厂房平面形式与工艺流程、生产特征、生产规模等有直接的关系。常用的平面形式有矩形、方形、 L 形、 П 形、 Ш 形等。下面介绍最常用的平面形式。 1. 矩形平面 (1) 平行多跨组合平面 (2) 跨度相互垂直布置组合平面 2.L 形、 П 形、 Ш 形平面 L 、 П 、 Ш 形平面的特点是厂房各部分宽度不大，外围护结构周长较长，在外墙上可以多设门窗，使厂房室内有良好的采光通风，从而改善了室内劳动条件。  1.4 柱网选择 在厂房中，承重结构柱子在平面上排列时所形成的网格称为柱网。柱网尺寸是由跨度和柱距组成的。 1. 柱网尺寸的确定 (1) 跨度尺寸的确定 1) 首先是生产工艺中生产设备的大小及布置方式。设备面积大，所占面积也大，设备布置成横向或纵向，布置成单排或多排，都直接影响跨度的尺寸。 2) 生产流程中运输通道，生产操作及检修所需的空间。 3) 根据 1 ）、 2 ）项所得的尺寸，调整为符合《厂房建筑模数协调标准》的要求。当屋架跨...
