[四川]100米烟囱筒身专项施工方案（专家论证 附图）_secret

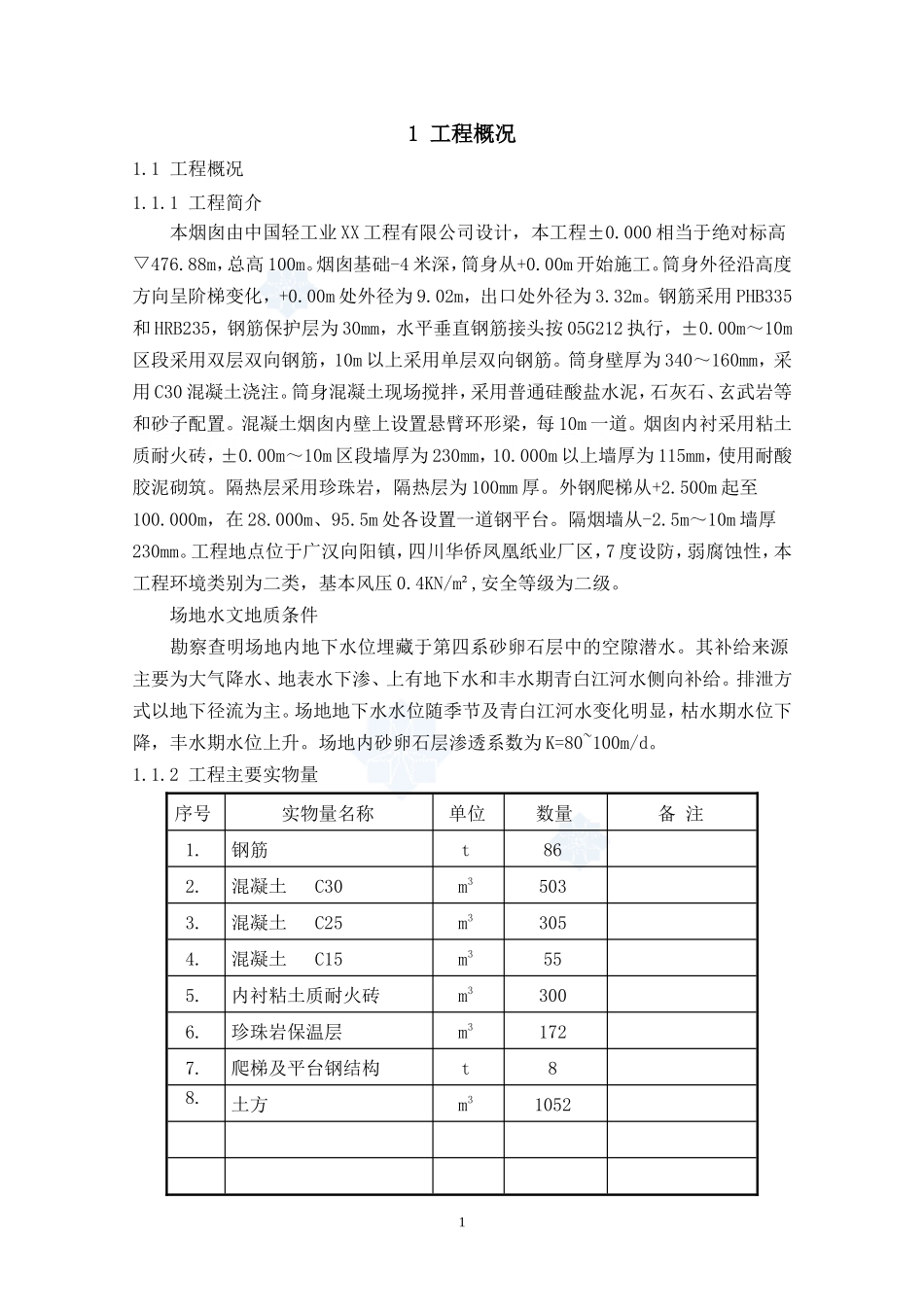

1 工程概况1.1 工程概况1.1.1 工程简介本烟囱由中国轻工业 XX 工程有限公司设计，本工程±0.000 相当于绝对标高▽476.88m，总高 100m。烟囱基础-4 米深，筒身从+0.00m 开始施工。筒身外径沿高度方向呈阶梯变化，+0.00m 处外径为 9.02m，出口处外径为 3.32m。钢筋采用 PHB335和 HRB235，钢筋保护层为 30mm，水平垂直钢筋接头按 05G212 执行，±0.00m～10m区段采用双层双向钢筋，10m 以上采用单层双向钢筋。筒身壁厚为 340～160mm，采用 C30 混凝土浇注。筒身混凝土现场搅拌，采用普通硅酸盐水泥，石灰石、玄武岩等和砂子配置。混凝土烟囱内壁上设置悬臂环形梁，每 10m 一道。烟囱内衬采用粘土质耐火砖，±0.00m～10m 区段墙厚为 230mm，10.000m 以上墙厚为 115mm，使用耐酸胶泥砌筑。隔热层采用珍珠岩，隔热层为 100mm 厚。外钢爬梯从+2.500m 起至100.000m，在 28.000m、95.5m 处各设置一道钢平台。隔烟墙从-2.5m～10m 墙厚230mm。工程地点位于广汉向阳镇，四川华侨凤凰纸业厂区，7 度设防，弱腐蚀性，本工程环境类别为二类，基本风压 0.4KN/m²,安全等级为二级。场地水文地质条件 勘察查明场地内地下水位埋藏于第四系砂卵石层中的空隙潜水。其补给来源主要为大气降水、地表水下渗、上有地下水和丰水期青白江河水侧向补给。排泄方式以地下径流为主。场地地下水水位随季节及青白江河水变化明显，枯水期水位下降，丰水期水位上升。场地内砂卵石层渗透系数为 K=80~100m/d。1.1.2 工程主要实物量序号实物量名称单位数量备 注1.钢筋t862.混凝土 C30m35033.混凝土 C25m33054.混凝土 C15m3555.内衬粘土质耐火砖m33006.珍珠岩保温层m31727.爬梯及平台钢结构t88.土方m310521 上表中的数据仅供施工参考，不作为工程结算依据。1.2 施工平面布置1.2.1 布置原则(1)施工平面布置要充分利用有限的平面与空间，使之施工总平面布置有机合充分利用现有场地、道路，减少不必要的额外投入。(2)与整个项目的施工组织统筹兼顾，协调合作，服从统一管理，尽可能少在场区内设置大临设施。(3)保证施工用水用电接取方便，施工运输线路通畅，区域物流顺畅，物料的存放应考虑尽量避免或减少材料的二次倒运。(4)符合消防、安全、环保、文明等标准化工地要求。1.2.2 施工用临时设施(1)现场设置值班房和库房各一间，值班室和库房用红砖砌筑，室内分别配备干粉灭火器两个。(2)现场设钢筋加工场，砂石堆场、水泥库、混凝土搅拌点和蓄水池，材料堆场区域地面作用混凝土硬化，蓄水池兼做混凝土现场同养的养生池。(3)自烟囱基础底部搭设满堂脚手架到杯口顶面位置。(4)为防止高空物体坠落伤人，并杜绝闲杂人员穿越施工区域，在烟囱四周 25米范围内搭设安全隔离围墙(平面布置图中用粗虚线表示)，围墙采用钢管搭设，固定牢固,并挂醒目警示牌。(5)施工人员通过烟囱的清灰孔进出烟囱，在筒身施工到 10 米后，在筒身内部搭设安全保护棚，同时在出入通道及筒身附近的水泥库、混凝土搅拌场、砂浆搅拌站、砖场搭设安全保护棚。安全保护棚为双层，第一层距地面高度为 3m，棚顶满铺50 厚跳板。2 1.2.3 施工现场管理(1)施工总平面由项目部集中管理。(2)现场平面管理实行专人负责，保证道路通畅，水、电供应和场地排水正常，保证施工顺利进行。(3)施工用的周转材料、设备按规划位置排放，确保场地内整洁有序。(4)施工垃圾集中倒入现场指定地点，生活垃圾集中倒入现场设置的生活垃圾桶，由项目部统一外运出施工现场。(5)车辆场内沿已铺好的干道行驶。3 12500125001.2.4 施工平面布置图1.3 施工要求1.3.1 施工用水及排水施工生产用水主要是混凝土搅拌和养护用水，从现场临时水网预留接点上接通，装表计量使用。水管采用 φ48×3.5 钢管，埋地敷设至混凝土搅拌点(埋深≥500mm)，出地面处设一总阀门。临时用水时，用塑料管接水至需要用水点，由专人负责安装和拆除，做到“随用随拆”。现场排水主要是雨水和清洗搅拌机产生的污水。清洗搅拌机产生的污水在现场沉淀池沉清后重复使用，雨水采用明沟排入施工现场的地下管网。 1.3.2 施工用电施工动力用电采用三相 380V 电源，...
