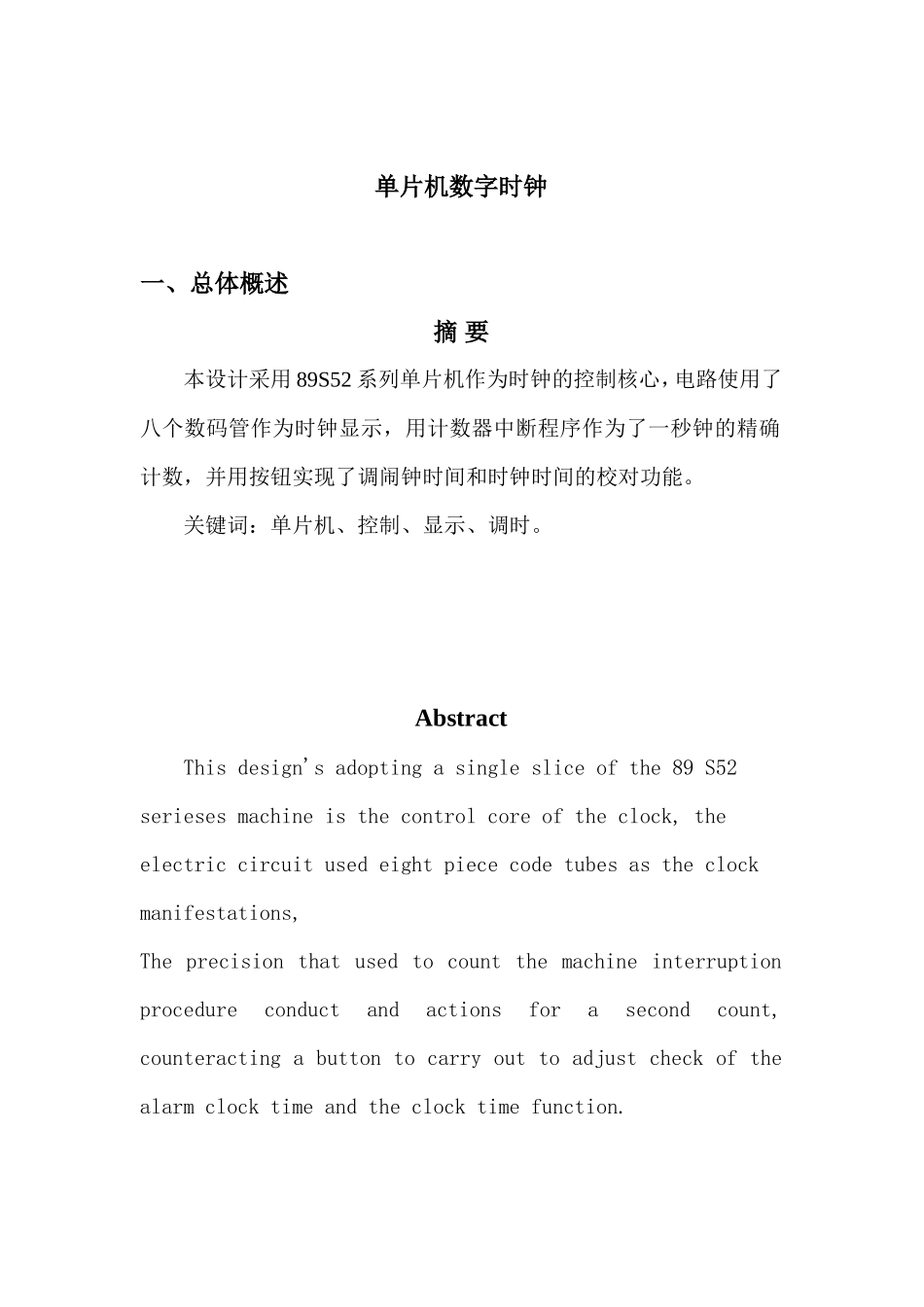

单片机数字时钟一、总体概述摘 要本设计采用 89S52 系列单片机作为时钟的控制核心，电路使用了八个数码管作为时钟显示，用计数器中断程序作为了一秒钟的精确计数，并用按钮实现了调闹钟时间和时钟时间的校对功能。关键词：单片机、控制、显示、调时。AbstractThis design's adopting a single slice of the 89 S52 serieses machine is the control core of the clock, the electric circuit used eight piece code tubes as the clock manifestations,The precision that used to count the machine interruption procedure conduct and actions for a second count, counteracting a button to carry out to adjust check of the alarm clock time and the clock time function.二、 竞赛赛题及要求单片机音乐演奏基本要求：1、利用单片机演奏一和谐的音乐，音乐时长不少于两分钟；2、能够随时实现中断； 3、能够手动调节音乐重复次数。 发挥部分：1、音乐演奏时同时有彩灯闪烁伴奏。 2、用按键实现多首音乐间的选择，且任何时间都能选择本时钟程序采用了 C 语言与汇编语言相结合的方案，使用 C 主要是考虑到本人学习单片机的时间很短，而此次竞赛又迫在眉睫，对于开发时间如此紧的竞赛， C 语言有着汇编无可比拟的优势。C 语言是一种编译型程序设计语言，它兼顾了多种高级语言的特点，并具备汇编语言的功能。C 语言有功能丰富的库函数、运算速度快、编译效率高、有良好的可移植性，而且可以直接实现对系统硬件的控制。C语言是一种结构化程序设计语言，它支持当前程序设计中广泛采用的由顶向下结构化程序设计技术。此外，C 语言程序具有完善的模块程序结构，从而为软件开发中采用模块化程序设计方法提供了有力的保障。因此，使用 C 语言进行程序设计已成为软件开发的一个主流。用 C 语言来编写目标系统软件，会大大缩短开发周期，且明显地增加软件的可读性，便于改进和扩充，从而研制出规模更大、性能更完备的系统。三、方案选择与论证 根据题目要求，电路总共可分为以下几个基本模块，对于各个模块的实现，有以下一些设计方案，均进行了可行性分析，最终选择了最实际可行的方案。软件部分：1、计时控制方案方案一：使用专用时钟芯片。使用微控制器控制专用时钟芯片实现计时控制，这种方案有着计时精度高、控制简单的优点，而且更易于实现日期/时间显示、定时烹调等计时扩展功能。方案二：采用 MCU 内部定时器。AT89S52 内部含有 2 个定时器，可以利用一个定时器与程序计数器相结合的方式，在系统晶振的驱动下，产生标准时钟频率。由于方案二具有较好的灵活性、较少的电路器件和较高的性价比，而且通过精确的软件补偿使精度完全可以满足控制需要，所以我们选择该方案完成设计。2、主控制器模块主控制器的选择对电路功能的实现尤为重要方案一：单片机和数字芯片结合使用，这样的好处是能减少单片机的工作量，使电路不单纯的只依赖于单片机工作，但是如果使用数字芯片，就有点违背题目初忠，单片机的功能也不能直观的显现出来。而且相对来说成本要高。电路也不够简略。方案二：单独使用单片机控制，它的好处是外围电路比较简单直观，所有的控制都只需用软件程序来实现，对于单片机来说，时钟程序远不够它自身的承受量，所以只要程序编的合理，就能比较方便的实现。基于上述理论分析，拟选择方案二。3、显示电路模块(1)显示器件的选择：方案一：采用点阵显示，可做成表盘显示，但是点阵显示成本较高，同时所需资源也较多，控制比较繁琐，编程较繁琐。方案二：采用数码管显示，这种显示方法比较直观，也比较切合现实生活，而且对于电路的设计来说比较方便，节省了电路板的空间，使用三极管驱动后所需电压也相对较低，稳定性也相对较高，而且编程较简单。方案三：使用点阵式 LCD点阵液晶可以显示多种字符及图形，拥有友好的人机界面及强大的显示功能。特别适用于智能控制的可编程人性化显示。但是技术含量过高，实现非常复杂，需要完成大量的显示工作，其功能也是最强大的。采用点阵式...
