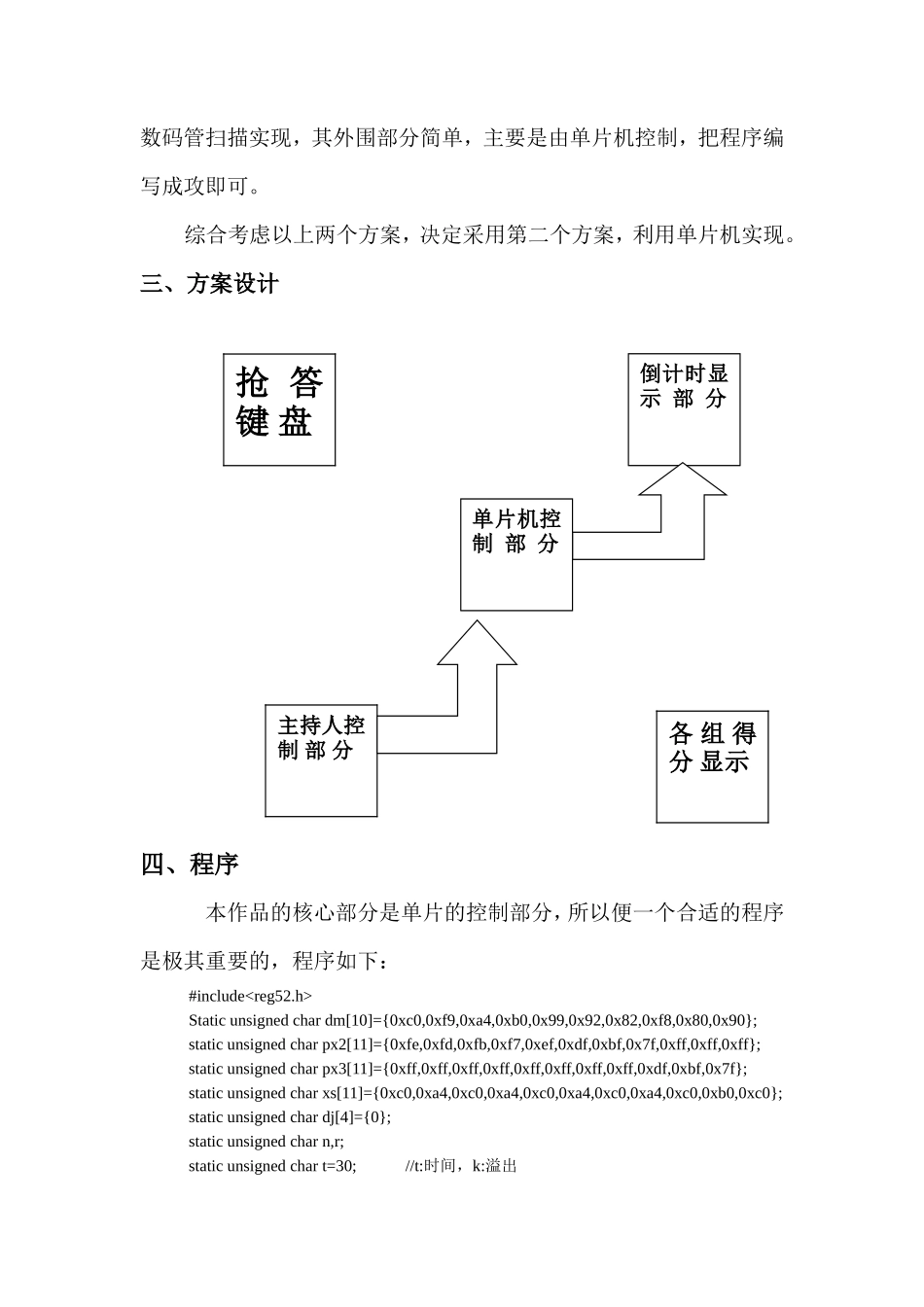

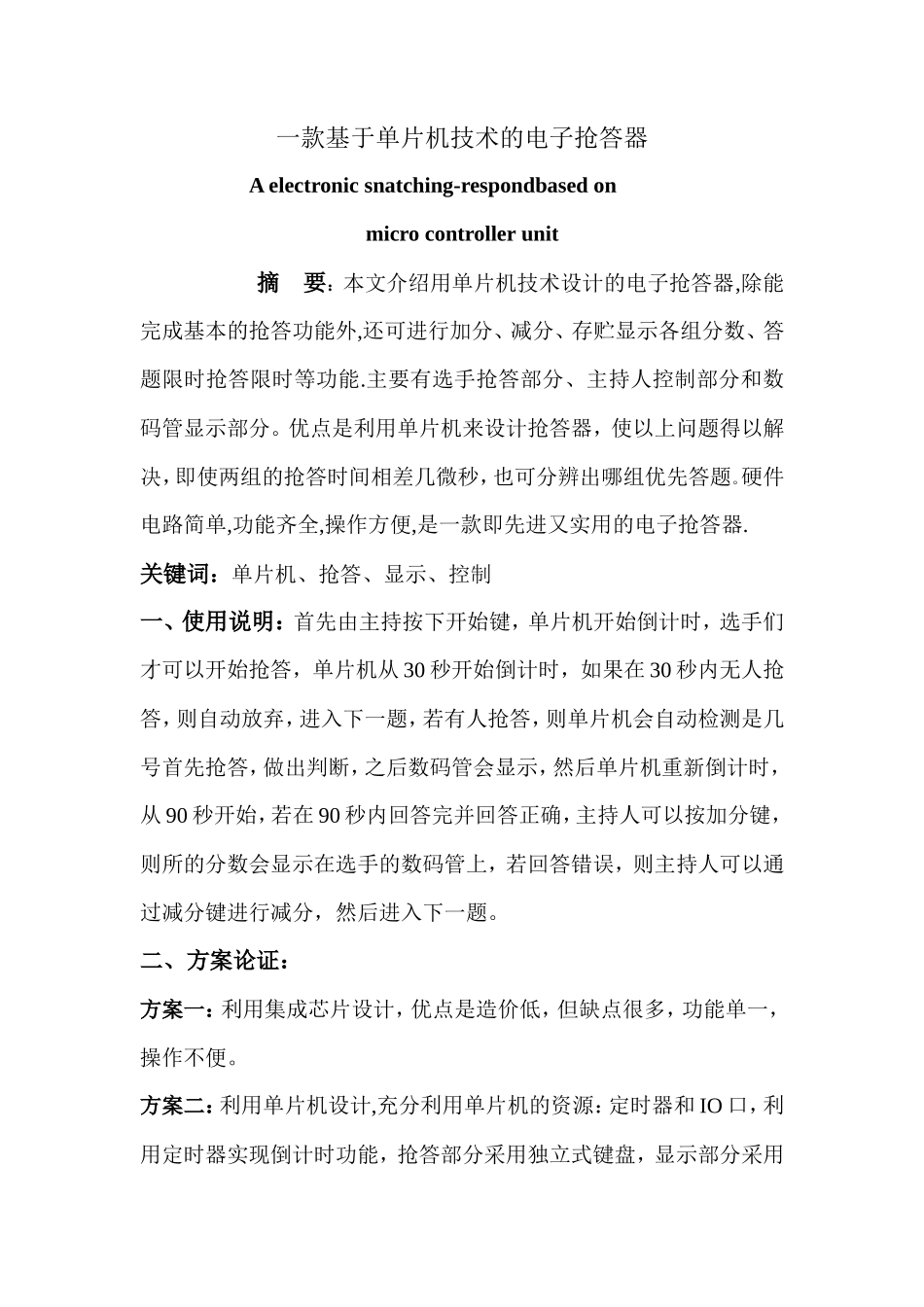

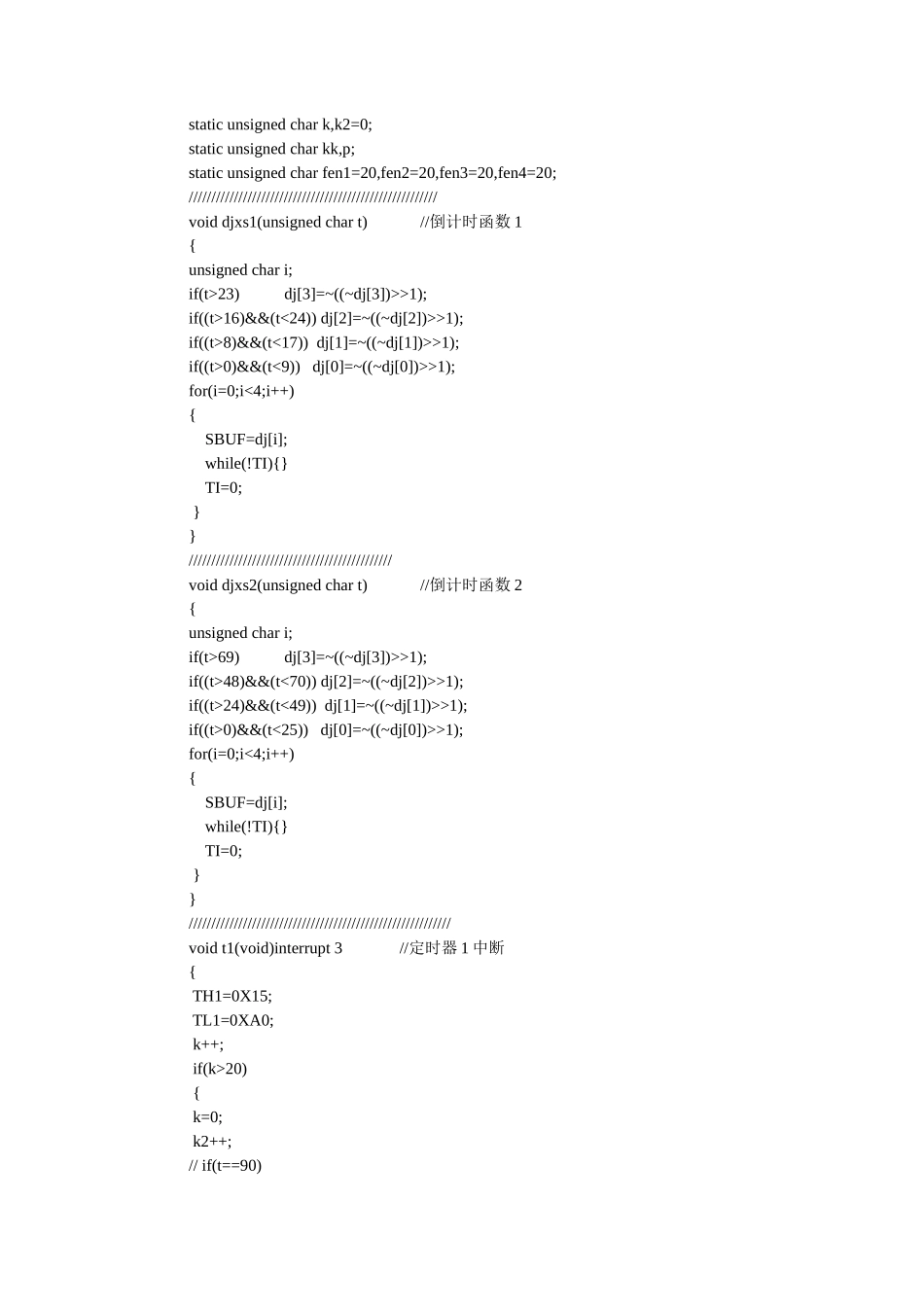

一款基于单片机技术的电子抢答器A electronic snatching-respondbased onmicro controller unit摘 要：本文介绍用单片机技术设计的电子抢答器,除能完成基本的抢答功能外,还可进行加分、减分、存贮显示各组分数、答题限时抢答限时等功能.主要有选手抢答部分、主持人控制部分和数码管显示部分。优点是利用单片机来设计抢答器，使以上问题得以解决，即使两组的抢答时间相差几微秒，也可分辨出哪组优先答题。硬件电路简单,功能齐全,操作方便,是一款即先进又实用的电子抢答器.关键词：单片机、抢答、显示、控制一、使用说明：首先由主持按下开始键，单片机开始倒计时，选手们才可以开始抢答，单片机从 30 秒开始倒计时，如果在 30 秒内无人抢答，则自动放弃，进入下一题，若有人抢答，则单片机会自动检测是几号首先抢答，做出判断，之后数码管会显示，然后单片机重新倒计时，从 90 秒开始，若在 90 秒内回答完并回答正确，主持人可以按加分键，则所的分数会显示在选手的数码管上，若回答错误，则主持人可以通过减分键进行减分，然后进入下一题。二、方案论证：方案一：利用集成芯片设计，优点是造价低，但缺点很多，功能单一，操作不便。方案二：利用单片机设计,充分利用单片机的资源：定时器和 IO 口，利用定时器实现倒计时功能，抢答部分采用独立式键盘，显示部分采用数码管扫描实现，其外围部分简单，主要是由单片机控制，把程序编写成攻即可。综合考虑以上两个方案，决定采用第二个方案，利用单片机实现。三、方案设计四、程序本作品的核心部分是单片的控制部分，所以便一个合适的程序是极其重要的，程序如下：#includeStatic unsigned char dm[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};static unsigned char px2[11]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff};static unsigned char px3[11]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xdf,0xbf,0x7f};static unsigned char xs[11]={0xc0,0xa4,0xc0,0xa4,0xc0,0xa4,0xc0,0xa4,0xc0,0xb0,0xc0};static unsigned char dj[4]={0};static unsigned char n,r;static unsigned char t=30; //t:时间，k:溢出单片机控制 部 分倒计时显示 部 分抢 答键 盘主持人控制 部 分各 组 得分 显示static unsigned char k,k2=0;static unsigned char kk,p;static unsigned char fen1=20,fen2=20,fen3=20,fen4=20;///////////////////////////////////////////////////////void djxs1(unsigned char t) //倒计时函数 1{unsigned char i;if(t>23) dj[3]=~((~dj[3])>>1);if((t>16)&&(t<24)) dj[2]=~((~dj[2])>>1);if((t>8)&&(t<17)) dj[1]=~((~dj[1])>>1);if((t>0)&&(t<9)) dj[0]=~((~dj[0])>>1);for(i=0;i<4;i++){ SBUF=dj[i];while(!TI){}TI=0; }}/////////////////////////////////////////////void djxs2(unsigned char t) //倒计时函数 2{unsigned char i;if(t>69) dj[3]=~((~dj[3])>>1);if((t>48)&&(t<70)) dj[2]=~((~dj[2])>>1);if((t>24)&&(t<49)) dj[1]=~((~dj[1])>>1);if((t>0)&&(t<25)) dj[0]=~((~dj[0])>>1);for(i=0;i<4;i++){ SBUF=dj[i];while(!TI){}TI=0; }}//////////////////////////////////////////////////////////void t1(void)interrupt 3 //定时器 1 中断{ TH1=0X15; TL1=0XA0; k++; if(k>20) { k=0; k2++;// if(t==90)// for(r=0;r<4;r++)dj[r]=0; if(kk)djxs1(t); if(p&&(k2==3)){k2=0;djxs2(t);} //3 秒 //1 秒 //灯倒计时 t--; xs[9]=dm[t/10]; xs[10]=dm[t%10]; if(t==0){for(r=0;r<4;r++) dj[r]=0; TR1=0; xs[9]=dm[3]; xs[8]=dm[0];} }}////////////////////////////////////////////////////////////void t0(void)interrupt 1 //定时器 2 中断{P0=xs[n];P2=px2[n];P3=px3[n];n++;if(n>10)n=0;TH0=0Xfe;TL0=0X00;}////////////////////////////////////////////////////////////////char jianpan() //键盘函数{ unsigned char x,d=500; P1=0...
