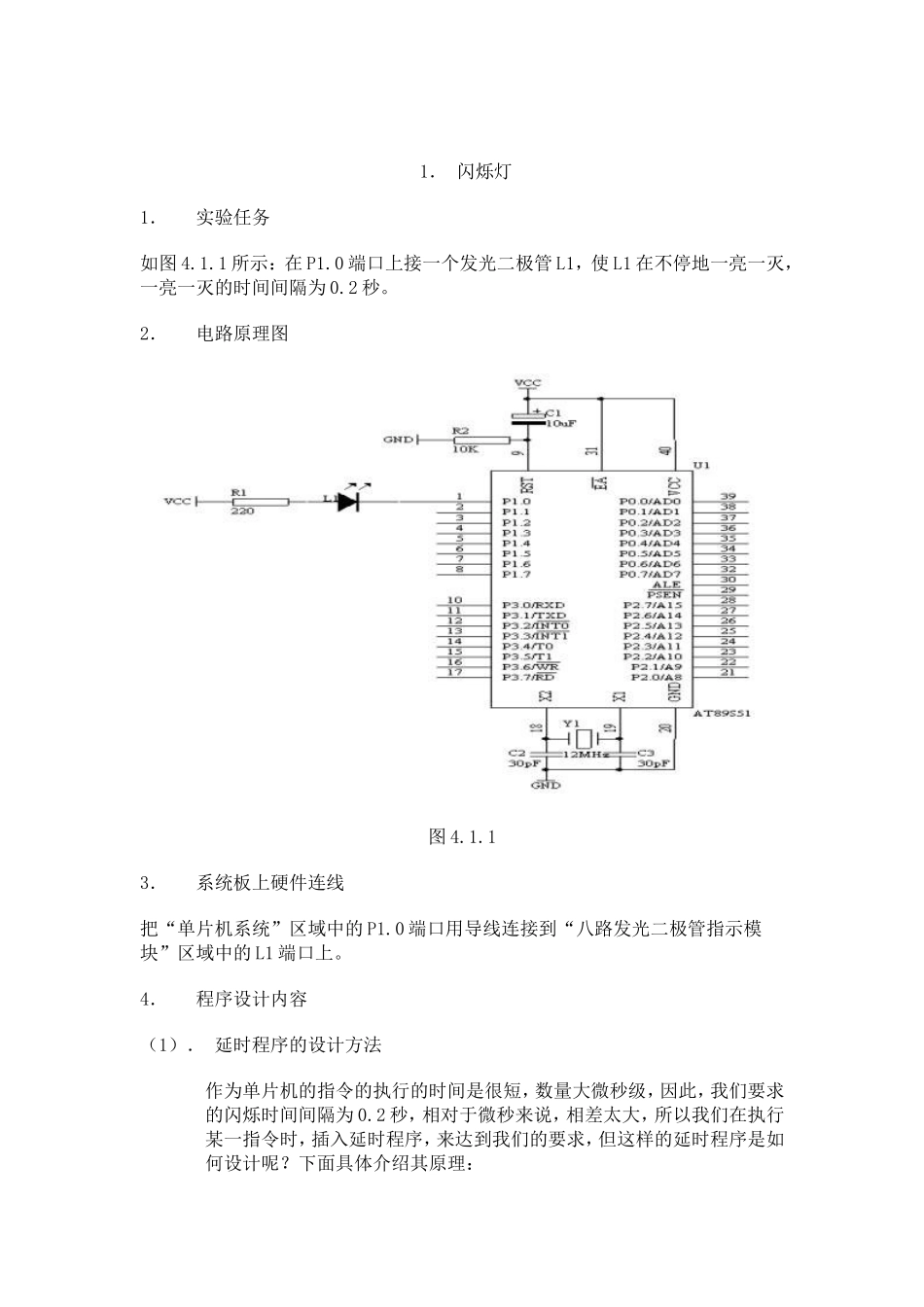

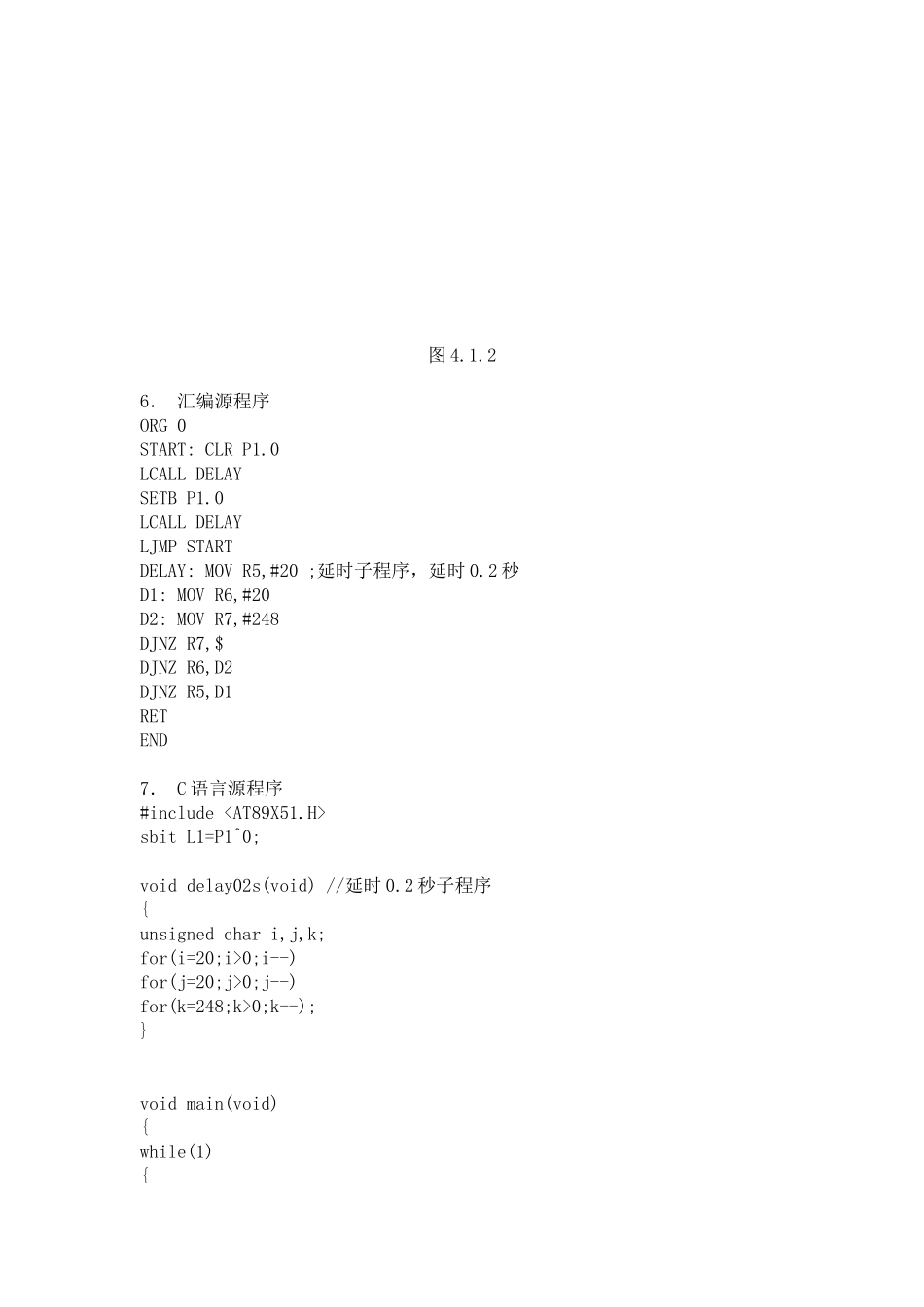

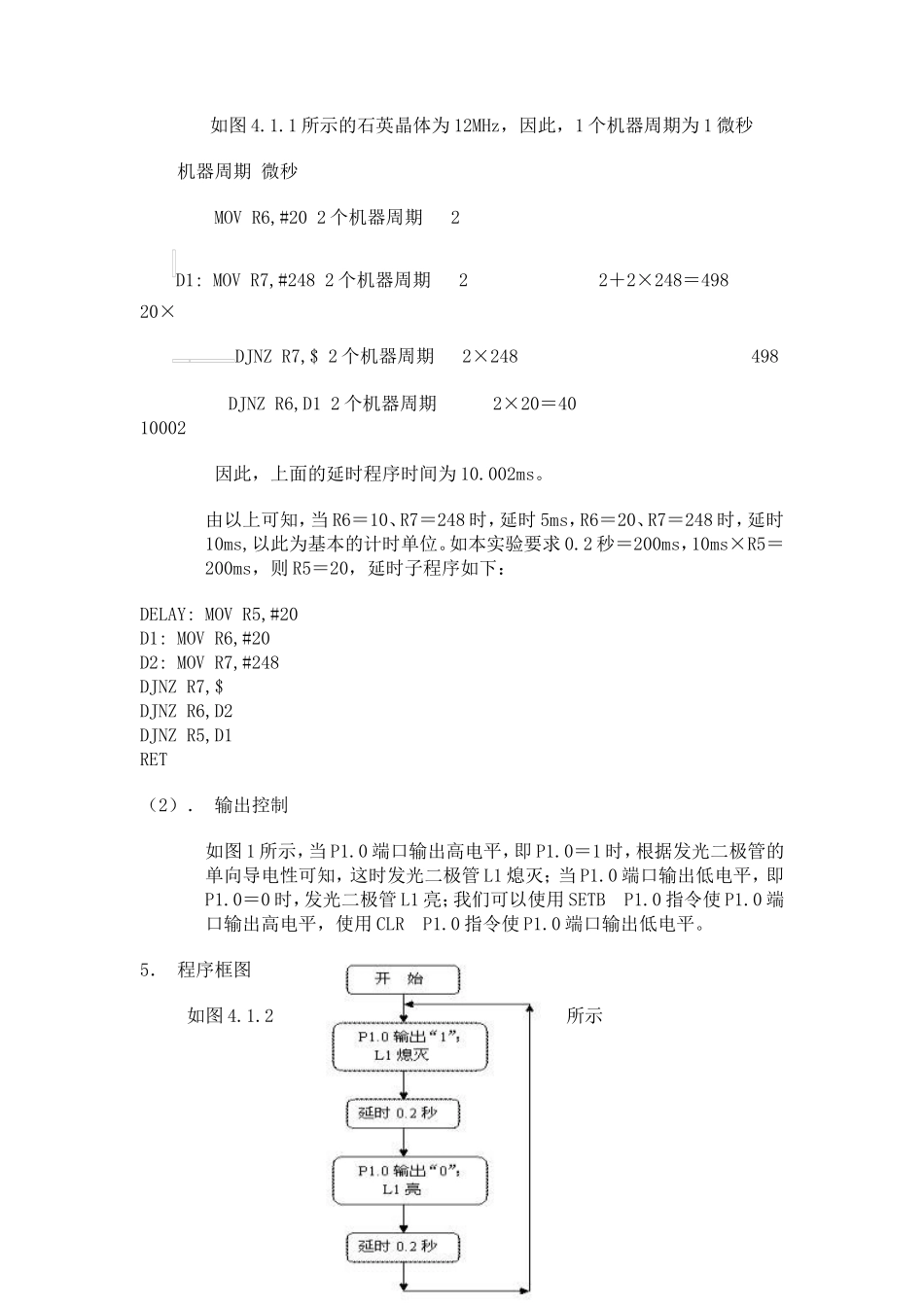

1． 闪烁灯 1． 实验任务 如图 4.1.1 所示：在 P1.0 端口上接一个发光二极管 L1，使 L1 在不停地一亮一灭，一亮一灭的时间间隔为 0.2 秒。 2． 电路原理图 图 4.1.1 3． 系统板上硬件连线 把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块”区域中的 L1 端口上。 4． 程序设计内容 （1）． 延时程序的设计方法 作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为 0.2 秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理： 如图 4.1.1 所示的石英晶体为 12MHz，因此，1 个机器周期为 1 微秒 机器周期 微秒 MOV R6,#20 2 个机器周期 2 D1: MOV R7,#248 2 个机器周期 2 2＋2×248＝498 20× DJNZ R7,$ 2 个机器周期 2×248 498 DJNZ R6,D1 2 个机器周期 2×20＝40 10002 因此，上面的延时程序时间为 10.002ms。 由以上可知，当 R6＝10、R7＝248 时，延时 5ms，R6＝20、R7＝248 时，延时10ms,以此为基本的计时单位。如本实验要求 0.2 秒＝200ms，10ms×R5＝200ms，则 R5＝20，延时子程序如下： DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET （2）． 输出控制 如图 1 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即P1.0＝0 时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0 端口输出高电平，使用 CLR P1.0 指令使 P1.0 端口输出低电平。 5． 程序框图 如图 4.1.2所示 图 4.1.2 6． 汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时 0.2 秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C 语言源程序#include
sbit L1=P1^0;void delay02s(void) //延时 0.2 秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){L1=0;delay02s();L1=1;delay02s();}}2． 模拟开关灯 1． 实验任务 如图 4.2.1 所示，监视开关 K1（接在 P3.0 端口上），用发光二极管 L1（接在单片机 P1.0 端口上）显示开关状态，如果开关合上，L1 亮，开关打开，L1 熄灭。 2． 电路原理图 图 4.2.1 3． 系统板上硬件连线 （1）． 把“单片机系统”区域中的 P1.0 端口用导线连接到“八路发光二极管指示模块”区域中的 L1 端口上； （2）． 把“单片机系统”区域中的 P3.0 端口用导线连接到“四路拨动开关”区域中的K1 端口上； 4． 程序设计内容 （1）． 开关状态的检测过程 单片机对开关状态的检测相对于单片机来说，是从单片机的 P3.0 端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关 K1 拨上去，即输入高电平，相当开关断开，当拨动开关 K1 拨下去，即输入低电平，相当开关闭合。单片机可以采用 JB BIT，REL 或者是 JNB BIT，REL 指令来完成对开关状态的检测即可。 （2）． 输出控制 如图 3 所示，当 P1.0 端口输出高电平，即 P1.0＝1 时，根据发光二极管的单向导电性可知，这时发光二极管 L1 熄灭；当 P1.0 端口输出低电平，即 P1.0＝0 时，发光二极管 L1 亮；我们可以使用 SETB P1.0 指令使 P1.0 端口输出高电平，使用CLR P1.0 指令使 P1.0 端口输出低电平。 5． 程序框图 图 4.2.2 6． 汇编源程序 ORG 00HSTART: JB P3.0,LIGCLR P1.0SJMP STARTLIG: SETB P1.0SJMP STARTEND 7． C 语言源程序#include sbit K1=P3^0;sbit L1=P1^0;void main(void){while(1){if(K1==0){L1=0; //灯亮}else{L1=1; //灯灭}}} 3． 多路开关状态指示 1． 实验任务 如图 4.3.1 所示，AT89...
