电动车生产工艺

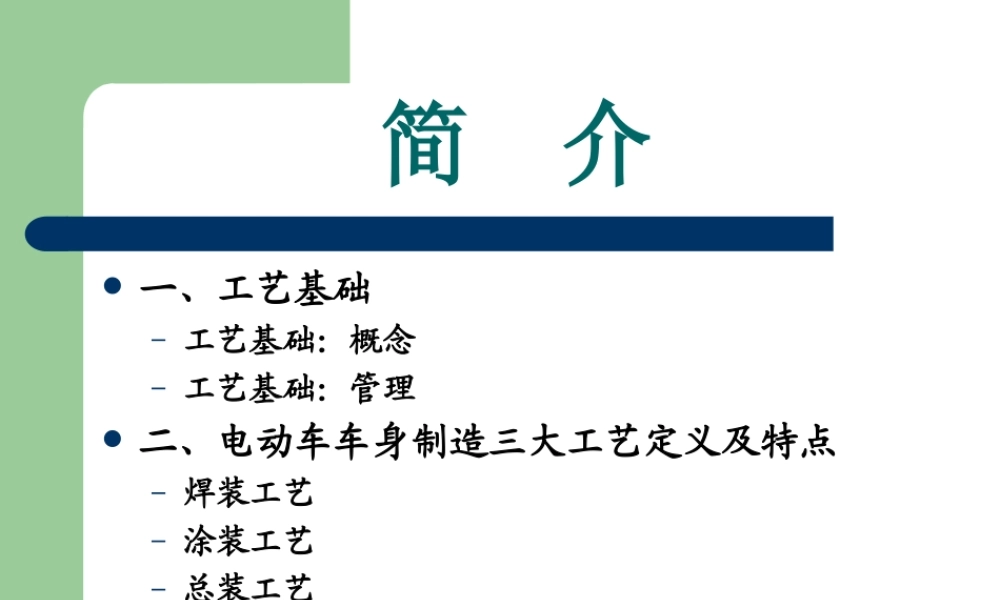

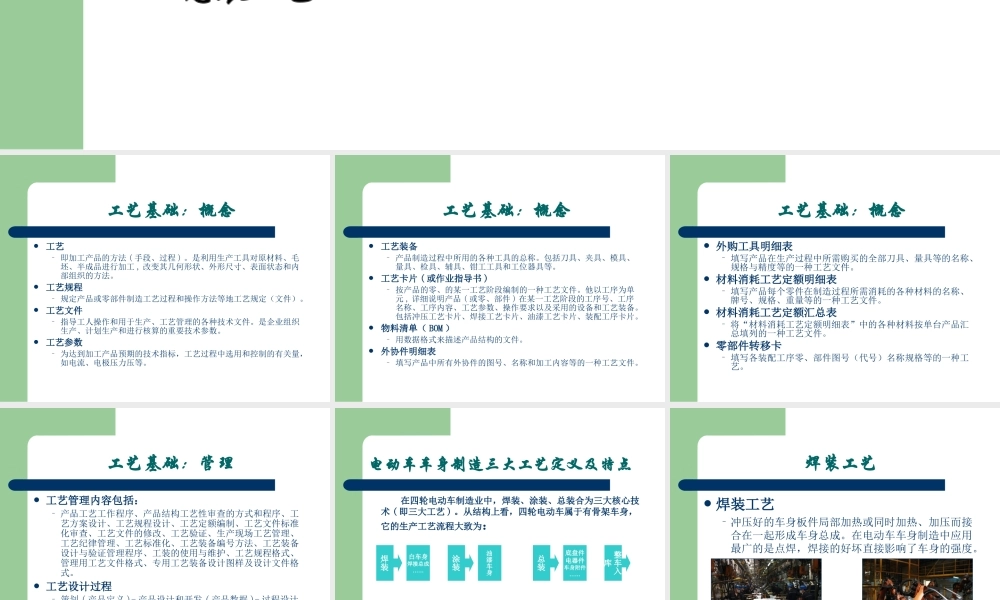

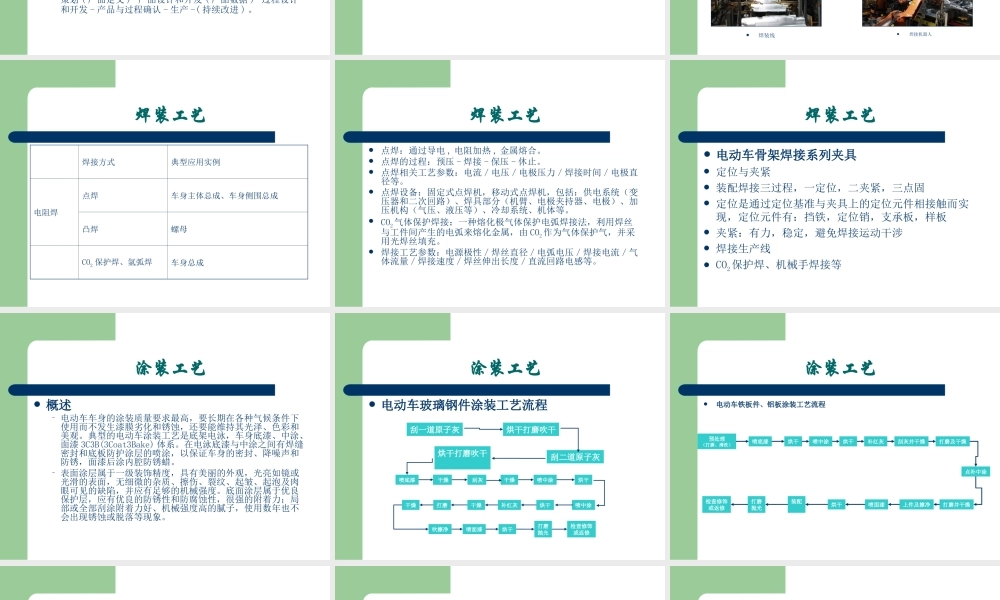

简 介 一、工艺基础– 工艺基础：概念– 工艺基础：管理 二、电动车车身制造三大工艺定义及特点– 焊装工艺– 涂装工艺– 总装工艺工艺基础：概念 工艺– 即加工产品的方法 ( 手段、过程 ) 。是利用生产工具对原材料、毛坯、半成品进行加工 , 改变其几何形状、外形尺寸、表面状态和内部组织的方法。 工艺规程– 规定产品或零部件制造工艺过程和操作方法等地工艺规定（文件）。 工艺文件– 指导工人操作和用于生产、工艺管理的各种技术文件。是企业组织生产、计划生产和进行核算的重要技术参数。 工艺参数– 为达到加工产品预期的技术指标，工艺过程中选用和控制的有关量，如电流、电极压力压等。工艺基础：概念 工艺装备– 产品制造过程中所用的各种工具的总称。包括刀具、夹具、模具、量具、检具、辅具、钳工工具和工位器具等。 工艺卡片 ( 或作业指导书 )– 按产品的零、的某一工艺阶段编制的一种工艺文件。他以工序为单元 , 详细说明产品 ( 或零、部件 ) 在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备。包括冲压工艺卡片、焊接工艺卡片、油漆工艺卡片、装配工序卡片。 物料清单（ BOM ）– 用数据格式来描述产品结构的文件。 外协件明细表– 填写产品中所有外协件的图号、名称和加工内容等的一种工艺文件。工艺基础：概念 外购工具明细表– 填写产品在生产过程中所需购买的全部刀具、量具等的名称、规格与精度等的一种工艺文件。 材料消耗工艺定额明细表– 填写产品每个零件在制造过程所需消耗的各种材料的名称、牌号、规格、重量等的一种工艺文件。 材料消耗工艺定额汇总表– 将“材料消耗工艺定额明细表”中的各种材料按单台产品汇总填列的一种工艺文件。 零部件转移卡– 填写各装配工序零、部件图号（代号）名称规格等的一种工艺。工艺基础：管理 工艺管理内容包括：– 产品工艺工作程序、产品结构工艺性审查的方式和程序、工艺方案设计、工艺规程设计、工艺定额编制、工艺文件标准化审查、工艺文件的修改、工艺验证、生产现场工艺管理、工艺纪律管理、工艺标准化、工艺装备编号方法、工艺装备设计与验证管理程序、工装的使用与维护、工艺规程格式、管理用工艺文件格式、专用工艺装备设计图样及设计文件格式。 工艺设计过程– 策划 ( 产品定义 )- 产品设计和开发 ( 产品数据 )- 过程设计和开发 - 产品与过程确认 - 生产 -( 持续改进 ) 。电动车车身制造三大工艺定义及特点 在四轮电动车制造业中，焊装、涂装、总装合为三大核心技术 ( 即三大工艺 ) 。从结构上看，四轮电动车属于有骨架车身，它的生产工艺流程大致为：整车入库底盘件电器件车身附件……总装油漆车身涂装焊装白车身焊接总成……焊装工艺 焊装工艺– 冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。在电动车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。焊装线焊接机器人焊装工艺焊接方式典型应用实例电阻焊点焊车身主体总成、车身侧围总成凸焊螺母CO2 保护焊、氩弧焊车身总成焊装工艺 点焊：通过导电 , 电阻加热 , 金属熔合。 点焊的过程：预压 - 焊接 - 保压 - 休止。 点焊相关工艺参数：电流／电压／电极压力／焊接时间／电极直径等。 点焊设备：固定式点焊机，移动式点焊机，包括：供电系统（变压器和二次回路）、焊具部分（机臂、电极夹持器、电极）、加压机构（气压、液压等）、冷却系统、机体等。 CO2气体保护焊接：一种熔化极气体保护电弧焊接法，利用焊丝与工件间产生的电弧来熔化金属，由 CO2作为气体保护气，并采用光焊丝填充。 焊接工艺参数：电源极性／焊丝直径／电弧电压／焊接电流／气体流量／焊接速度／焊丝伸出长度／直流回路电感等。焊装工艺 电动车骨架焊接系列夹具 定位与夹紧 装配焊接三过程，一定位，二夹紧，三点固 定位是通过定位基准与夹具上的定位元件相接触而实现，定位元件有：挡铁，定位销，支承板，样板 夹紧：有力，稳定...
