北汽2014年冲压工艺技术培训资料

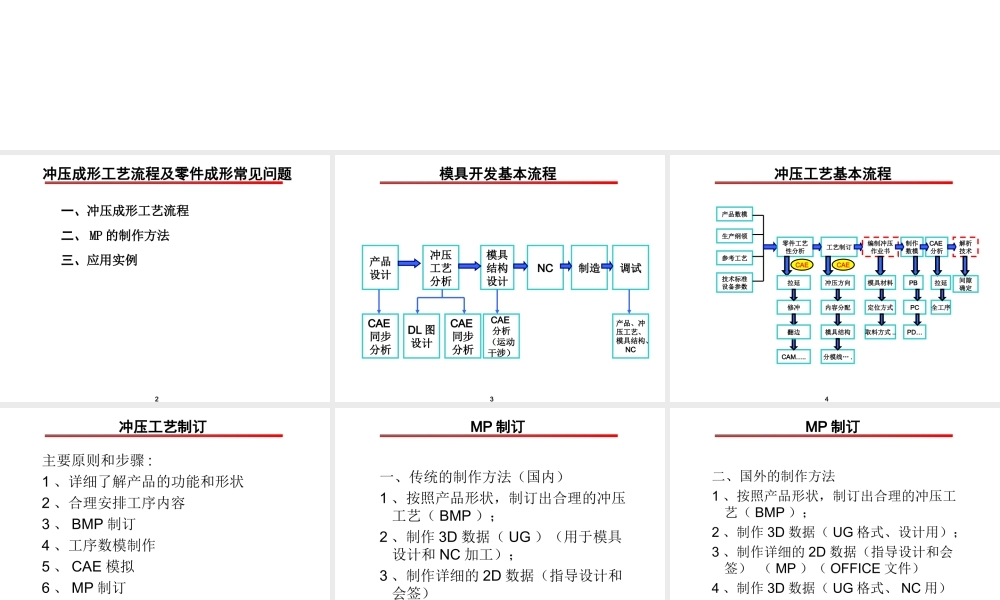

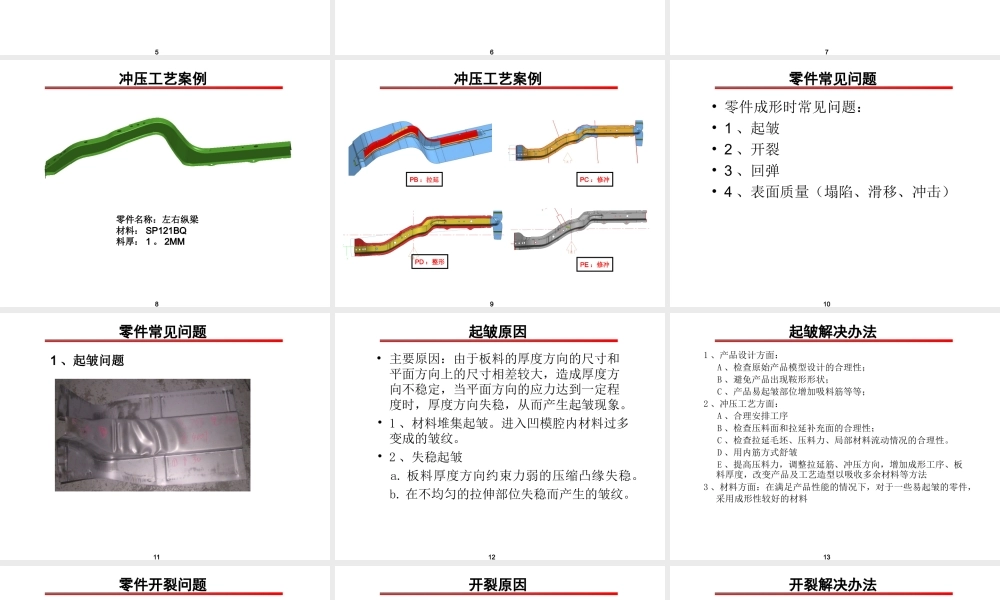

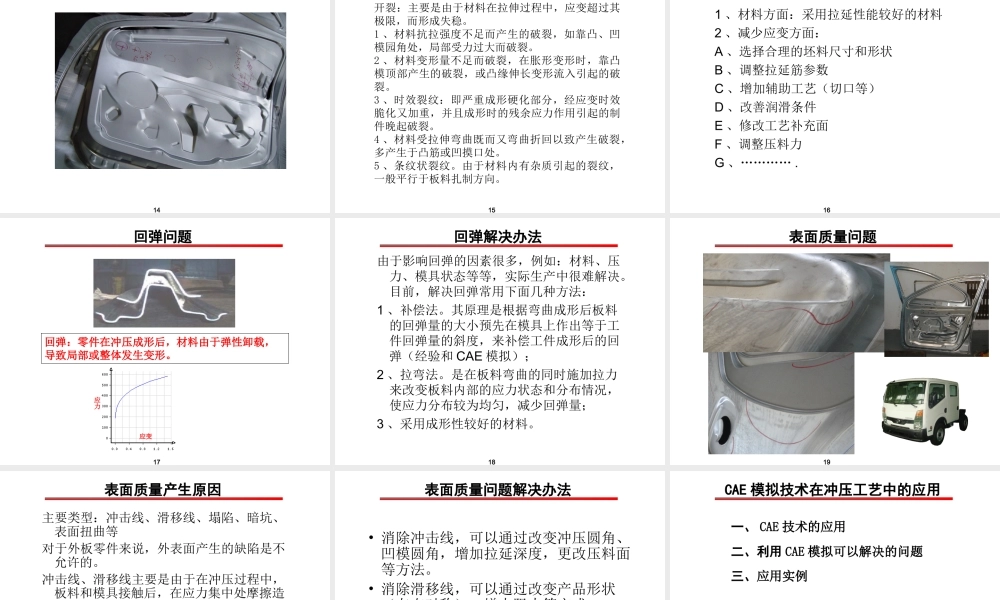

2冲压成形工艺流程及零件成形常见问题二、 MP 的制作方法 三、应用实例 一、冲压成形工艺流程 3模具开发基本流程产品设计冲压工艺分析模具结构设计NC制造CAE同步分析调试CAE同步分析DL 图设计CAE分析（运动干涉）产品、冲压工艺、模具结构、NC4冲压工艺基本流程产品数模生产纲领参考工艺技术标准设备参数零件工艺性分析CAE拉延修冲CAM…..翻边工艺制订编制冲压作业书制作数模解析技术CAE冲压方向内容分配模具结构分模线… .CAE分析模具材料定位方式取料方式 ..PBPCPD…拉延全工序间隙确定5主要原则和步骤 :1 、详细了解产品的功能和形状2 、合理安排工序内容3 、 BMP 制订4 、工序数模制作5 、 CAE 模拟6 、 MP 制订冲压工艺制订6一、传统的制作方法（国内）1 、按照产品形状，制订出合理的冲压工艺（ BMP ）；2 、制作 3D 数据（ UG ）（用于模具设计和 NC 加工）；3 、制作详细的 2D 数据（指导设计和会签）MP 制订7MP 制订二、国外的制作方法1 、按照产品形状，制订出合理的冲压工艺（ BMP ）；2 、制作 3D 数据（ UG 格式、设计用）；3 、制作详细的 2D 数据（指导设计和会签） （ MP ）（ OFFICE 文件）4 、制作 3D 数据（ UG 格式、 NC 用）8冲压工艺案例零件名称：左右纵梁材料： SP121BQ料厚： 1 。 2MM9冲压工艺案例PB ：拉延PC ：修冲PE ：修冲PD ：整形10零件常见问题• 零件成形时常见问题：• 1 、起皱• 2 、开裂• 3 、回弹• 4 、表面质量（塌陷、滑移、冲击）11零件常见问题1 、起皱问题12• 主要原因：由于板料的厚度方向的尺寸和平面方向上的尺寸相差较大，造成厚度方向不稳定，当平面方向的应力达到一定程度时，厚度方向失稳，从而产生起皱现象。• 1 、材料堆集起皱。进入凹模腔内材料过多变成的皱纹。• 2 、失稳起皱 a. 板料厚度方向约束力弱的压缩凸缘失稳。 b. 在不均匀的拉伸部位失稳而产生的皱纹。起皱原因131 、产品设计方面： A 、检查原始产品模型设计的合理性； B 、避免产品出现鞍形形状； C 、产品易起皱部位增加吸料筋等等；2 、冲压工艺方面： A 、合理安排工序 B 、检查压料面和拉延补充面的合理性； C 、检查拉延毛坯、压料力、局部材料流动情况的合理性。 D 、用内筋方式舒皱 E 、提高压料力，调整拉延筋、冲压方向，增加成形工序、板料厚度，改变产品及工艺造型以吸收多余材料等方法3 、材料方面：在满足产品性能的情况下，对于一些易起皱的零件，采用成形性较好的材料 起皱解决办法14零件开裂问题15开裂原因开裂：主要是由于材料在拉伸过程中，应变超过其极限，而形成失稳。1 、材料抗拉强度不足而产生的破裂，如靠凸、凹模园角处，局部受力过大而破裂。2 、材料变形量不足而破裂，在胀形变形时，靠凸模顶部产生的破裂，或凸缘伸长变形流入引起的破裂。3 、时效裂纹：即严重成形硬化部分，经应变时效脆化又加重，并且成形时的残余应力作用引起的制件晚起破裂。4 、材料受拉伸弯曲既而又弯曲折回以致产生破裂，多产生于凸筋或凹摸口处。5 、条纹状裂纹。由于材料内有杂质引起的裂纹，一般平行于板料扎制方向。161 、材料方面：采用拉延性能较好的材料2 、减少应变方面：A 、选择合理的坯料尺寸和形状B 、调整拉延筋参数C 、增加辅助工艺（切口等）D 、改善润滑条件E 、修改工艺补充面F 、调整压料力G 、………… .开裂解决办法17回弹问题回弹：零件在冲压成形后，材料由于弹性卸载，导致局部或整体发生变形。应力应变18由于影响回弹的因素很多，例如：材料、压力、模具状态等等，实际生产中很难解决。目前，解决回弹常用下面几种方法：1 、补偿法。其原理是根据弯曲成形后板料的回弹量的大小预先在模具上作出等于工件回弹量的斜度，来补偿工件成形后的回弹（经验和 CAE 模拟）；2 、拉弯法。是在板料弯曲的同时施加拉力来改变板料内部的应力状态和分布情况，使应力分布较为均匀，减少回弹量；3 、采用成形性较好的材料。回弹解决办法19表面质量问题20表面质量产生原因主要类型：冲击线、滑移线、塌陷、暗...
