2013年高考物理试卷（新课标Ⅱ）（解析卷）

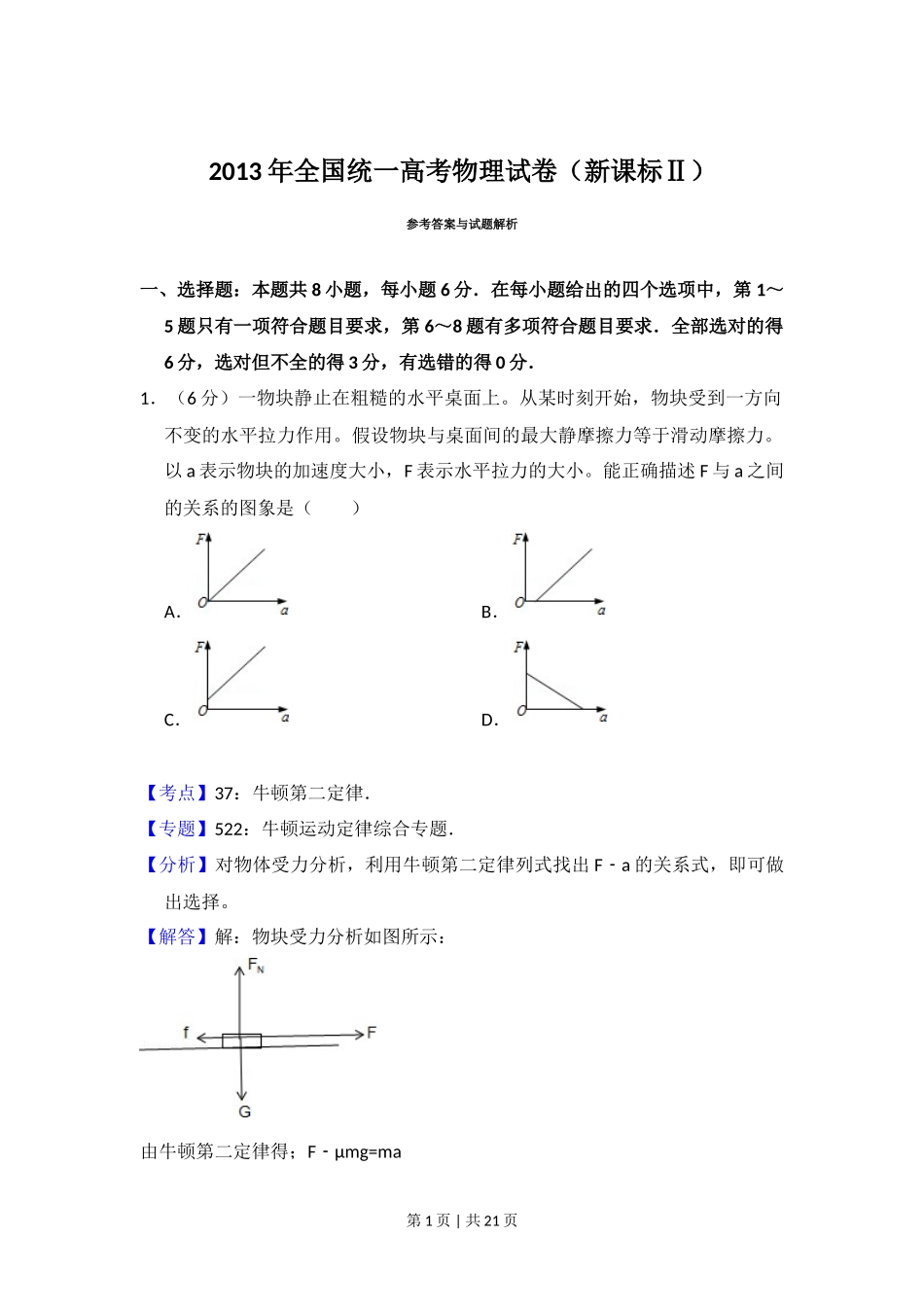

2013 年全国统一高考物理试卷（新课标Ⅱ）参考答案与试题解析 一、选择题：本题共 8 小题，每小题 6 分．在每小题给出的四个选项中，第 1～5 题只有一项符合题目要求，第 6～8 题有多项符合题目要求．全部选对的得6 分，选对但不全的得 3 分，有选错的得 0 分．1．（6 分）一物块静止在粗糙的水平桌面上。从某时刻开始，物块受到一方向不变的水平拉力作用。假设物块与桌面间的最大静摩擦力等于滑动摩擦力。以 a 表示物块的加速度大小，F 表示水平拉力的大小。能正确描述 F 与 a 之间的关系的图象是（ ）A．B．C．D．【考点】37：牛顿第二定律．菁优网版权所有【专题】522：牛顿运动定律综合专题．【分析】对物体受力分析，利用牛顿第二定律列式找出 Fa﹣ 的关系式，即可做出选择。【解答】解：物块受力分析如图所示：由牛顿第二定律得；Fμmg=ma﹣第 1 页 | 共 21 页 解得：F=ma+μmgF 与 a 成一次函数关系，故 ABD 错误，C 正确，故选：C。【点评】对于此类图象选择题，最好是根据牛顿第二定律找出两个物理量之间的函数关系，图象变显而易见。 2．（6 分）如图，在固定斜面上的一物块受到一外力 F 的作用，F 平行于斜面向上。若要物块在斜面上保持静止，F 的取值应有一定范围，已知其最大值和最小值分别为 F1和 F2．由此可求出（ ）A．物块的质量B．斜面的倾角C．物块与斜面间的最大静摩擦力D．物块对斜面的正压力【考点】2G：力的合成与分解的运用；3C：共点力的平衡．菁优网版权所有【专题】527：共点力作用下物体平衡专题．【分析】对滑块受力分析，受重力、拉力、支持力、静摩擦力，四力平衡；当静摩擦力平行斜面向下时，拉力最大；当静摩擦力平行斜面向上时，拉力最小；根据平衡条件列式求解即可。【解答】解：A、B、C、对滑块受力分析，受重力、拉力、支持力、静摩擦力，设滑块受到的最大静摩擦力为 f，物体保持静止，受力平衡，合力为零；当静摩擦力平行斜面向下时，拉力最大，有：F1mgsinθf=0 ﹣﹣①；当静摩擦力平行斜面向上时，拉力最小，有：F2+fmgsinθ=0 ﹣②；联立解得：f=，故 C 正确；mgsinθ=，由于质量和坡角均未知，故 A 错误，B 错误；D、物块对斜面的正压力为：N=mgcosθ，未知，故 D 错误；第 2 页 | 共 21 页 故选：C。【点评】本题关键是明确拉力最大和最小的两种临界状况，受力分析后根据平衡条件列式并联立求解。 3．（6 分）如图，在光滑水平桌面上有一边长为 L、电阻为 R 的正方形导线框；在导线框右侧有一宽度为 d（d＞L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动。t=0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列 vt﹣ 图象中，可能正确描述上述过程的是（ ）A．B．C．D．【考点】37：牛顿第二定律；BB：闭合电路的欧姆定律；CC：安培力；D9：导体切割磁感线时的感应电动势．菁优网版权所有【专题】53C：电磁感应与电路结合．【分析】线圈以一定的初速度进入匀强磁场，由于切割磁感线，所以出现感应电流，从而产生安培阻力，导致线圈做加速度减小的减速运动。当完全进入后，没有磁通量变化，所以没有感应电流，不受到安培力，因此做匀速直线运动，当出现磁场时，磁通量又发生变化，速度与进入磁场相似。【解答】解：线圈以一定初速度进入磁场，则感应电动势为：E=BLv 闭合电路欧姆定律，则感应电流为： 安培力为： 由牛顿第二定律为：F=ma 则有：由于 v 减小，所以 a 也减小，当完全进入磁场后，不受到安培力，所以做匀速第 3 页 | 共 21 页 直线运动，当出磁场时，速度与时间的关系与进入磁场相似。而速度与时间的斜率表示加速度的大小，因此 D 正确，ABC 错误；故选：D。【点评】属于力与电综合题，并强调速度与时间的斜率表示加速度的大小，而由牛顿第二定律来确定加速度如何变化。 4．（6 分）空间有一圆柱形匀强磁场区域，该区域的横截面的半径为 R，磁场方向垂直横截面。一质量为 m、电荷量为 q（q＞0）的粒子以速率 v0沿横截面的某直径射入磁场...
