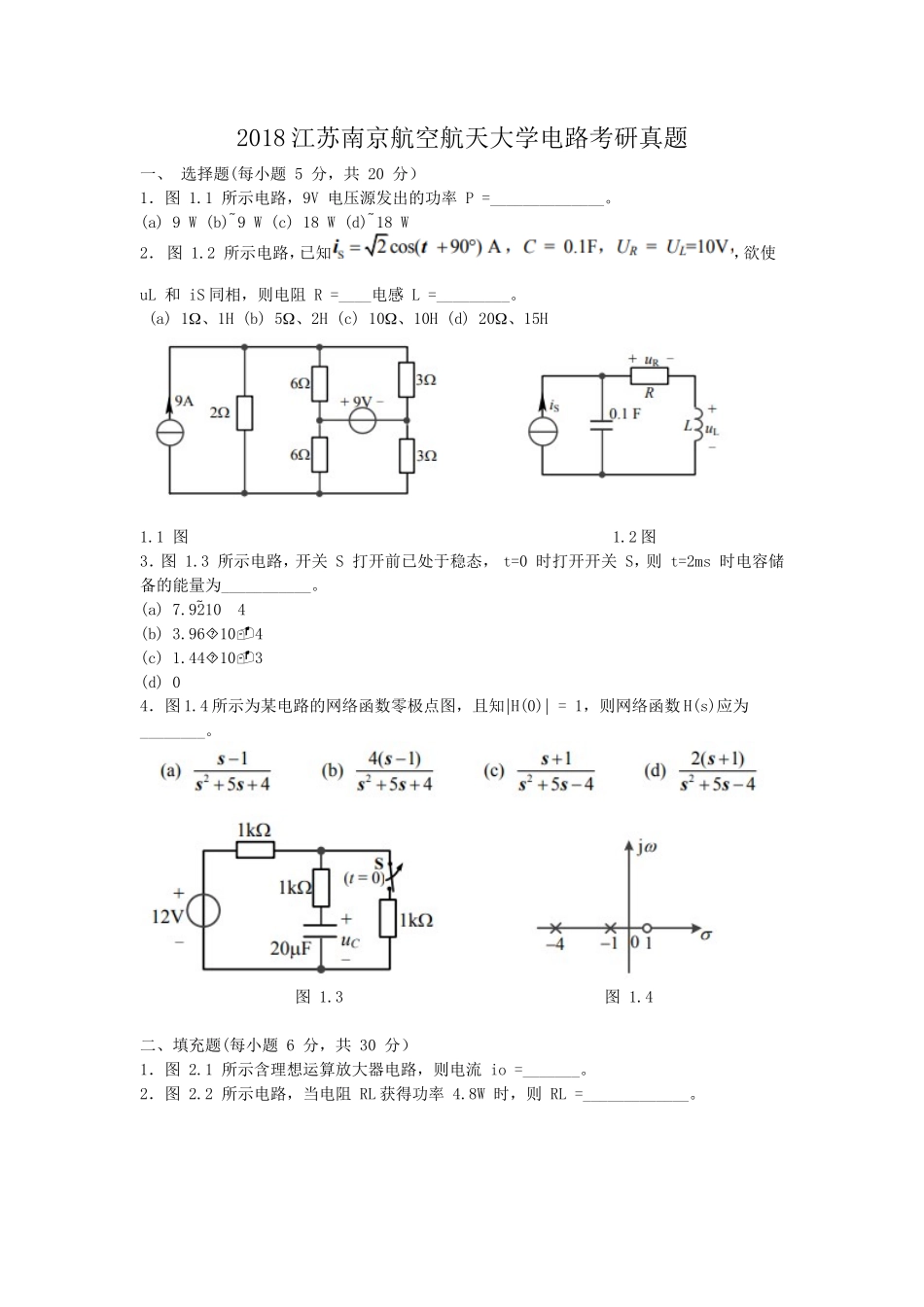

2018江苏南京航空航天大学电路考研真题

2018 江苏南京航空航天大学电路考研真题一、 选择题(每小题 5 分，共 20 分）1．图 1.1 所示电路，9V 电压源发出的功率 P =______________。(a) 9 W (b) 9 W (c) 18 W (d) 18 W2． 图 1.2 所示电路，已知，欲使 uL 和 iS 同相，则电阻 R =____电感 L =_________。 (a) 1、1H (b) 5、2H (c) 10、10H (d) 20、15H1.1 图 1.2 图3．图 1.3 所示电路，开关 S 打开前已处于稳态， t=0 时打开开关 S，则 t=2ms 时电容储备的能量为___________。(a) 7.92104(b) 3.96104(c) 1.44103(d) 04．图 1.4 所示为某电路的网络函数零极点图，且知H(0) = 1，则网络函数 H(s)应为________。图 1.3 图 1.4二、填充题(每小题 6 分，共...
