2025年一级建造师《机电工程管理与实务》案例汇编

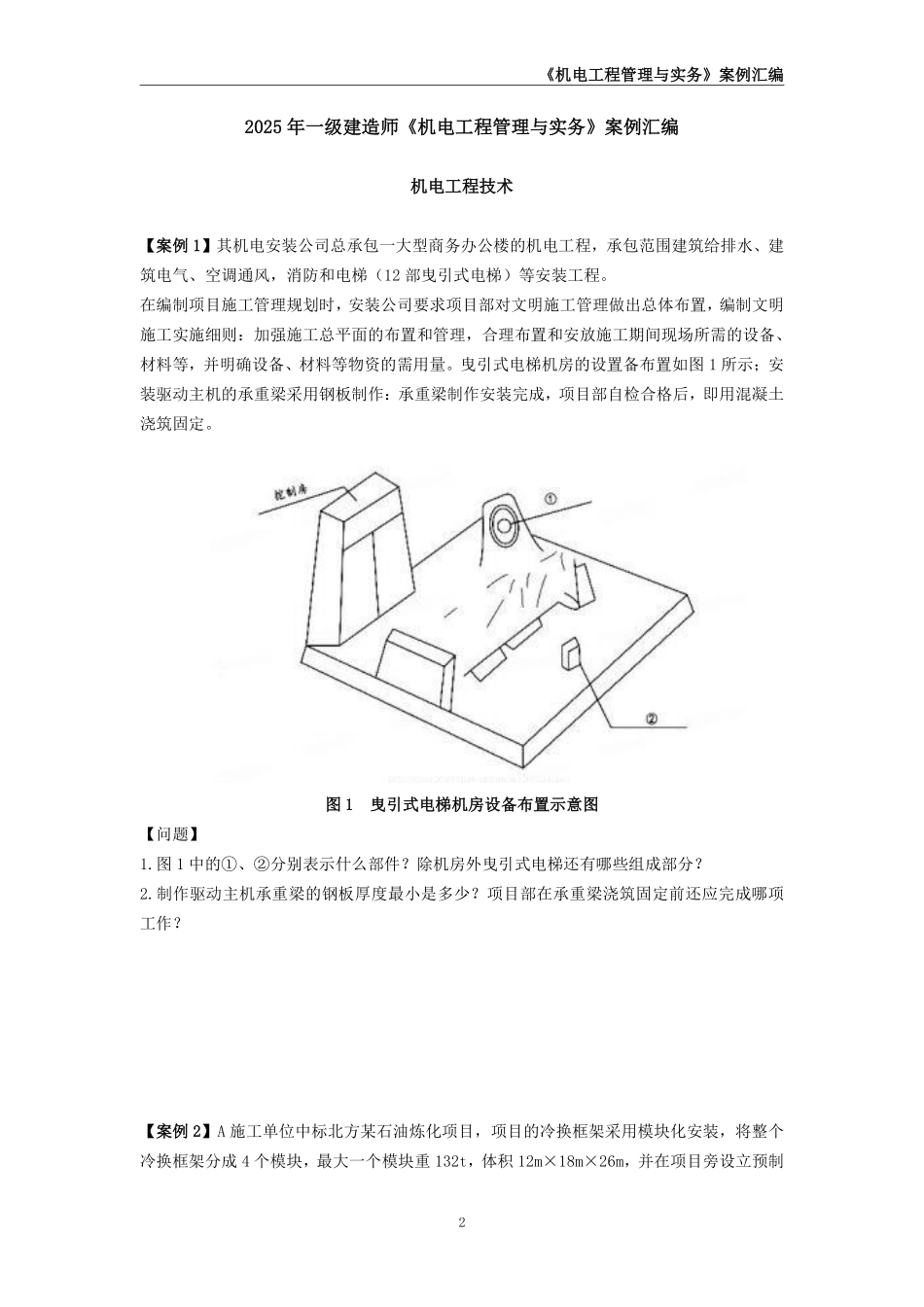

《机电工程管理与实务》案例汇编1《机电工程管理与实务》案例汇编22025 年一级建造师《机电工程管理与实务》案例汇编机电工程技术【案例 1】其机电安装公司总承包一大型商务办公楼的机电工程，承包范围建筑给排水、建筑电气、空调通风，消防和电梯（12 部曳引式电梯）等安装工程。在编制项目施工管理规划时，安装公司要求项目部对文明施工管理做出总体布置，编制文明施工实施细则：加强施工总平面的布置和管理，合理布置和安放施工期间现场所需的设备、材料等，并明确设备、材料等物资的需用量。曳引式电梯机房的设置备布置如图 1 所示；安装驱动主机的承重梁采用钢板制作：承重梁制作安装完成，项目部自检合格后，即用混凝土浇筑固定。图 1曳引式电梯机房设备布置示意图【问题】1.图 1 中的①、②分别表示什么部件？除机房外曳引式电梯还有哪些组成部分？2.制作驱动主机承重梁的钢板厚度最小是多少？项目部在承重梁浇筑固定前还应完成哪项工作？【案例 2】A 施工单位中标北方某石油炼化项目，项目的冷换框架采用模块化安装，将整个冷换框架分成 4 个模块，最大一个模块重 132t，体积 12m×18m×26m，并在项目旁设立预制《机电工程管理与实务》案例汇编3厂，进行模块钢结构制作、换热器安装、管道敷设、电缆桥架安装和照明灯具安装等。由项目部对模块的制造质量、进度、安全等方面进行全过程管理。在气温-18℃时，采购的低合金材料运抵预制厂，项目部质检员抽查了材料质量，并在材料下料切割时，抽查了钢材切割面有无裂纹和大于 1mm 的缺棱，对变形的型材，在露天进行冷矫正，项目部质量经理机电发现问题后，及时进行纠正。模块制造完成后，采用 1 台 750t 履带吊和 1 台 250t 履带吊及平衡梁的抬吊方式安装就位。【问题】1.在型钢矫正和切割面检查方面有什么不妥和遗漏之处？2.吊装作业中的平衡梁有何作用？【案例 3】丙烷制冷塔长度 71m，分两段到货，现场组焊，整体吊装。塔体到达现场后，B公司组织到货验收，检查了塔体分段处的圆度、坡口质量，筒体直线度和长度、筒体上接管中心方位和标高，裙座底板上的地脚螺栓孔中心圆直径、相邻两孔弦长偏差均符合要求。塔体经组焊、压力试验后，项目部编制了整体吊装专项方案，审批后进行技术、安全交底；塔体按设计要求吊装到位（见图 2）。图 2 塔设备找正示意图在早上 9 点阳光斜照时，进行塔体垂直度调整：测点 1 与塔中心线的连线与测点 2 与塔中心线的连线成 60°夹角。调整时风力 5 级，温度 26℃，调整工作被监理工程师叫停；后选择正确的时间、天气条件进行测量调整，塔体安装验收合格。【问题】《机电工程管理与实务》案例汇编41.塔体现场验收还应检查哪些项目？地脚螺栓孔中心圆直径允许偏差是多少？2.监理工程师叫停塔体垂直度调整是否正确？说明理由。3.塔体就位调整后，还需要对塔体的哪些部位进行保冷施工？图 2 中的 A 部位保护层应如何搭接？【案例 4】某安装公司承包一商务楼（地上 20 层，地下 2 层，地上 1～5 层为商场）的变配电安装工程。变压器施工中的某工序示意图（见下图）。【问题】1.图中是变压器施工程序中的哪个工序？图中的兆欧表电压等级应选择多少伏？各工序之间的逻辑关系主要有哪几个？【案例 5】料仓的吊装顺序为：A、C→B、D；料仓四块不锈钢焊接方法是焊条电弧焊。设计要求：料仓正方形出料口连接法兰安装水平允许偏差≤1mm，对角线允许偏差≤2mm，中心位置允许偏差≤1.5mm。料仓工程质量检查时，质量员提出吊耳与料仓壁板为异种钢焊接，违反“禁止不锈钢与碳素钢接触”的规定。项目部对料仓临时吊耳进行了标识和记录，根据材《机电工程管理与实务》案例汇编5质和严重程度编制并提交了质量问题调查报告，及时返修后，质量验收合格。【问题】1.料仓出料口端平面高基准和纵横中心线的测量应分别使用哪种测量仪器？【案例 6】B 公司首先完成压缩机基础施工，与 A 公司办理中间交接时，共同复核了标注在中心标板上的安装基准和埋设在基础边缘的标高基准点。【问题】1.标注的安装基准线包括哪两个中心线？测试安装标高基准线一般采用哪种测量...
