台州某综合楼落地式、外挑式脚手架施工方案

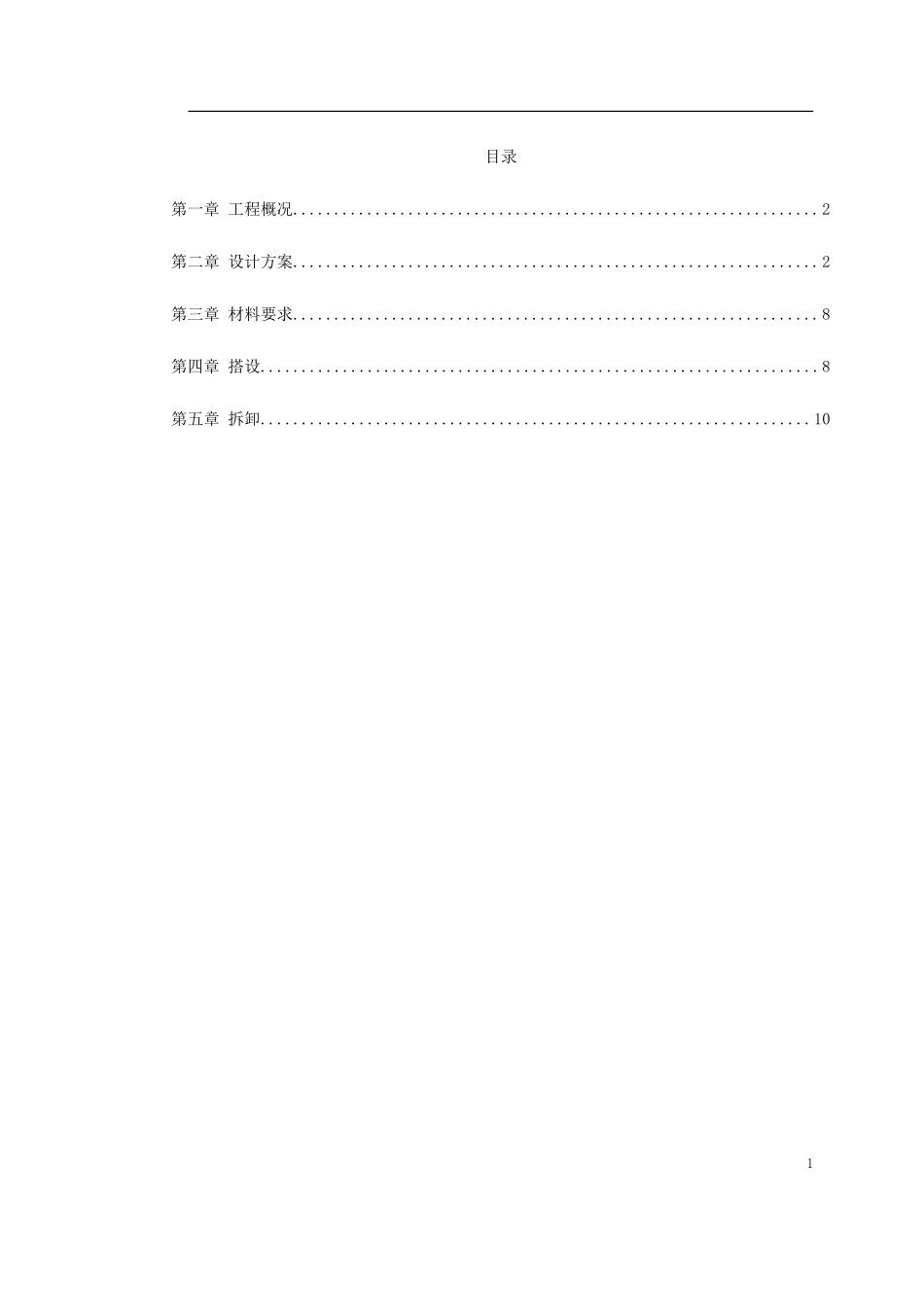

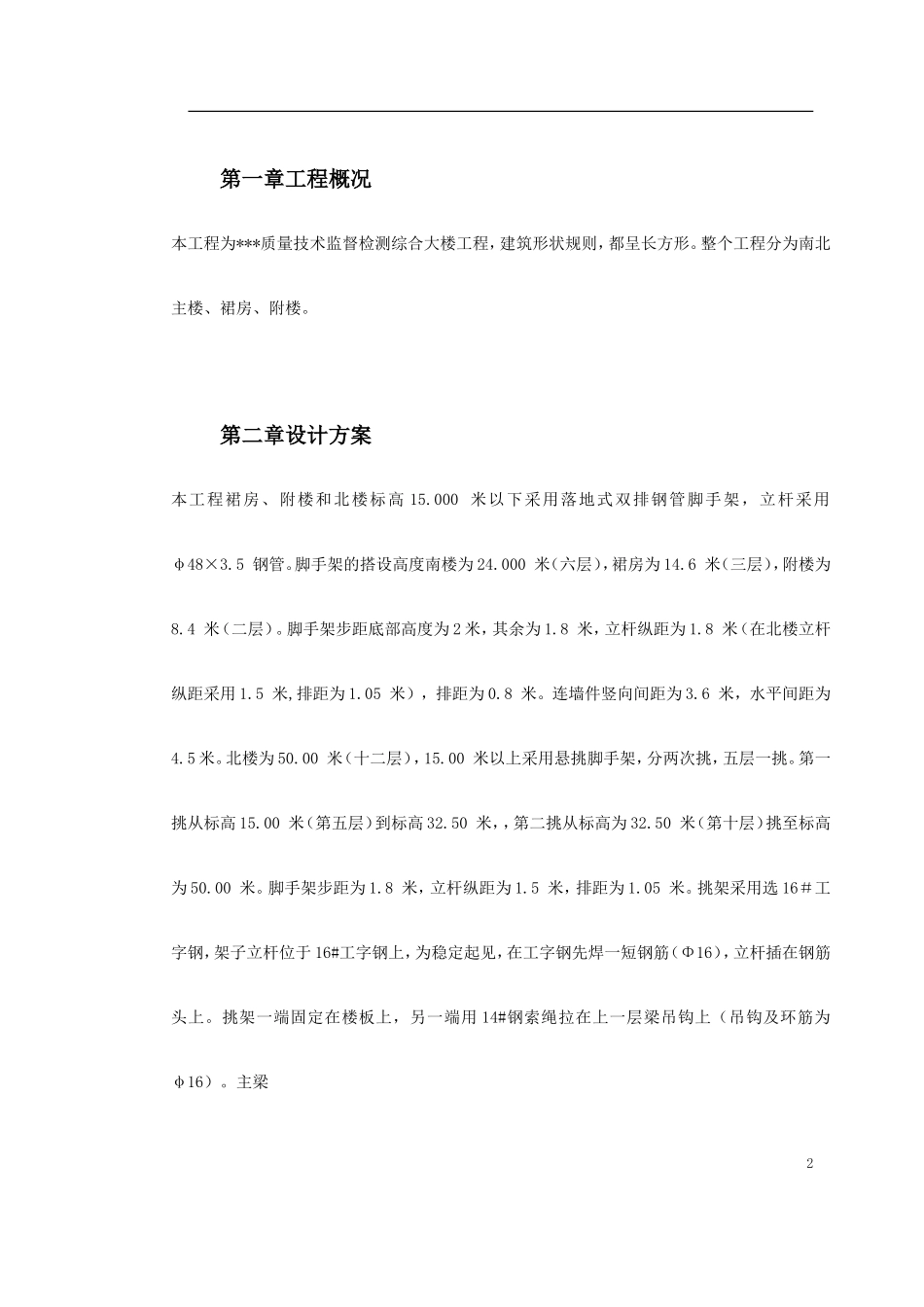

目录第一章 工程概况................................................................2第二章 设计方案................................................................2第三章 材料要求................................................................8第四章 搭设....................................................................8第五章 拆卸...................................................................101第一章工程概况本工程为***质量技术监督检测综合大楼工程，建筑形状规则，都呈长方形。整个工程分为南北主楼、裙房、附楼。第二章设计方案本工程裙房、附楼和北楼标高 15.000 米以下采用落地式双排钢管脚手架，立杆采用φ48×3.5 钢管。脚手架的搭设高度南楼为 24.000 米（六层），裙房为 14.6 米（三层），附楼为8.4 米（二层）。脚手架步距底部高度为 2 米，其余为 1.8 米，立杆纵距为 1.8 米（在北楼立杆纵距采用 1.5 米,排距为 1.05 米），排距为 0.8 米。连墙件竖向间距为 3.6 米，水平间距为4.5 米。北楼为 50.00 米（十二层），15.00 米以上采用悬挑脚手架，分两次挑，五层一挑。第一挑从标高 15.00 米（第五层）到标高 32.50 米，，第二挑从标高为 32.50 米（第十层）挑至标高为 50.00 米。脚手架步距为 1.8 米，立杆纵距为 1.5 米，排距为 1.05 米。挑架采用选 16＃工字钢，架子立杆位于 16#工字钢上，为稳定起见，在工字钢先焊一短钢筋（Φ16），立杆插在钢筋头上。挑架一端固定在楼板上，另一端用 14#钢索绳拉在上一层梁吊钩上（吊钩及环筋为φ16）。主梁2挑架间距为 1.5 米。落地式脚手架计算如下：以南楼脚手架计算为例。（一）、纵向、横向水平杆的计算：本 工 程 脚 手 架 施 工 荷 载 由 纵 向 水 平 杆 传 递 给 立 杆 ， 当 排 距 为 0.8 米 ， 施 工 均 布 荷载 Q=2.0KN/m2 时，操作层横向水平杆间距取立杆纵距的一半为 0.9 米，纵、横向水平杆的抗弯刚度、抗弯强度及扣件的抗滑移均满足要求，不需要进行计算。 （二）、立杆稳定验算 ： 本工程脚手架以相等的步距、柱距、排距、连墙件间距搭设，底层的立柱段所受压力最大，为脚手架的验算部位。 1、脚手架结构自重产生的轴心压力查脚手架计算手册，一个柱距范围内每米高脚手架结构自重产生的轴心压力标准值：GK=0.125KN/M，则 24 米高脚手架结构自重产生的轴心压力标准值为 NGK=0.125×24=3KN。 2、脚手架活载产生的轴心压力 本工程脚手板按 6 层算，查的脚手板产生的轴心压力为 NQ1K=1.823KN 脚手架的防护材料产生的轴心压力为 NQ2K=0.228KN 按装饰阶段两层同时作业时，施工荷载 QK=2×2.0=4 KN，查得施工荷载产生的轴心压力为 NQ3K=4.05KN，则总的轴心压力为 NQK=1.823+0.228+4.05=6.101KN 3、立柱段的轴心压力设计值： N=1.2NGK/K1+1.4 NQK=1.2×3/0.80+1.4×6.101=13.04KN 4、立柱稳定性验算 3 根据 N≤ψAfc 立柱截面积 A=4.89cm，回转半径 i=1.58cm，钢材抗压强度设计值 fc =205N/mm2，立柱计算长度系数 μ=1.55，立柱长细比 λ=μh/i=1.55×180/1.58=177 查得稳定系数ψ=0.227，则 ψAfc=0.227×4.89×100×0.205=22.75KN N=13.04KN＜22.75KN，立杆稳定性满足要求。 根据现场钢管的抽查,钢管的壁厚不一（3.0 、3.1 、3.2 、3.3 、3.4 、3.5）与设计钢管的壁厚 3.5 有差距，为安全起见，钢管采用 φ48×3.0 进行验算： 按 N≤ψAfc 立柱截面积 A=4.24cm，回转半径 i=1.595cm，钢材抗压强度设计值 fc =205N/mm2，立柱计算长度系数 μ=1.55 ，立柱长细比 λ=μh/i=1.55×180/1.595=175 查得稳定系数ψ=0.232，则 ψAfc=0.232×4.24×100×0.205=20.16KN N=13.04KN＜20.16KN， 钢管采用 φ48×3.0 立杆稳定性也满足要求，不需要对脚手架立杆进行加密。 （三）、连墙件的稳定承载力验算： 本工程脚手架连墙件采用 φ48×3.0 钢管，一端用扣件同立杆连接，另一端采用四个膨胀螺丝打入混凝土柱，外边铆住一块 ...
