宁波尚野服饰有限公司厂区模板工程施工组织设计

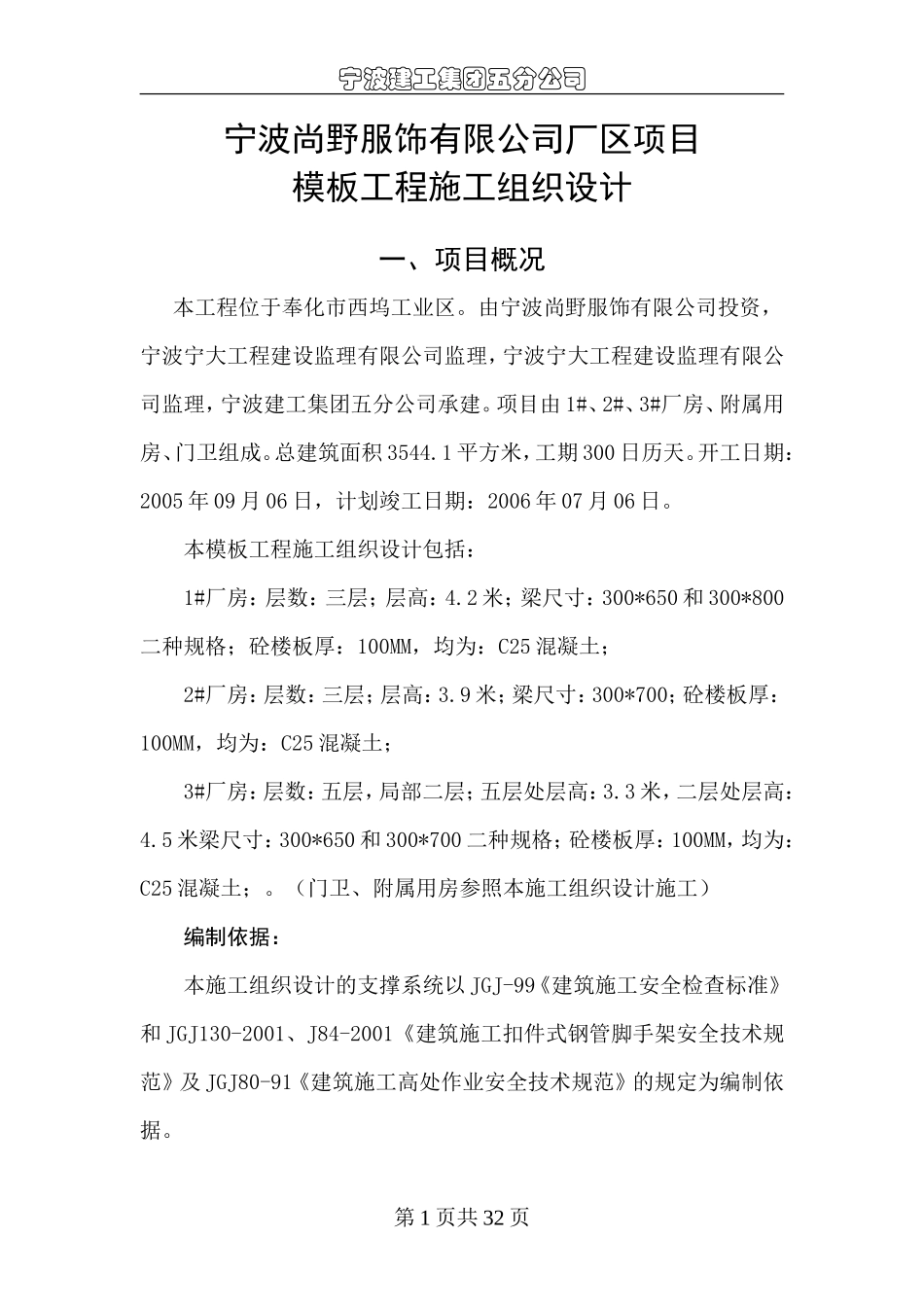

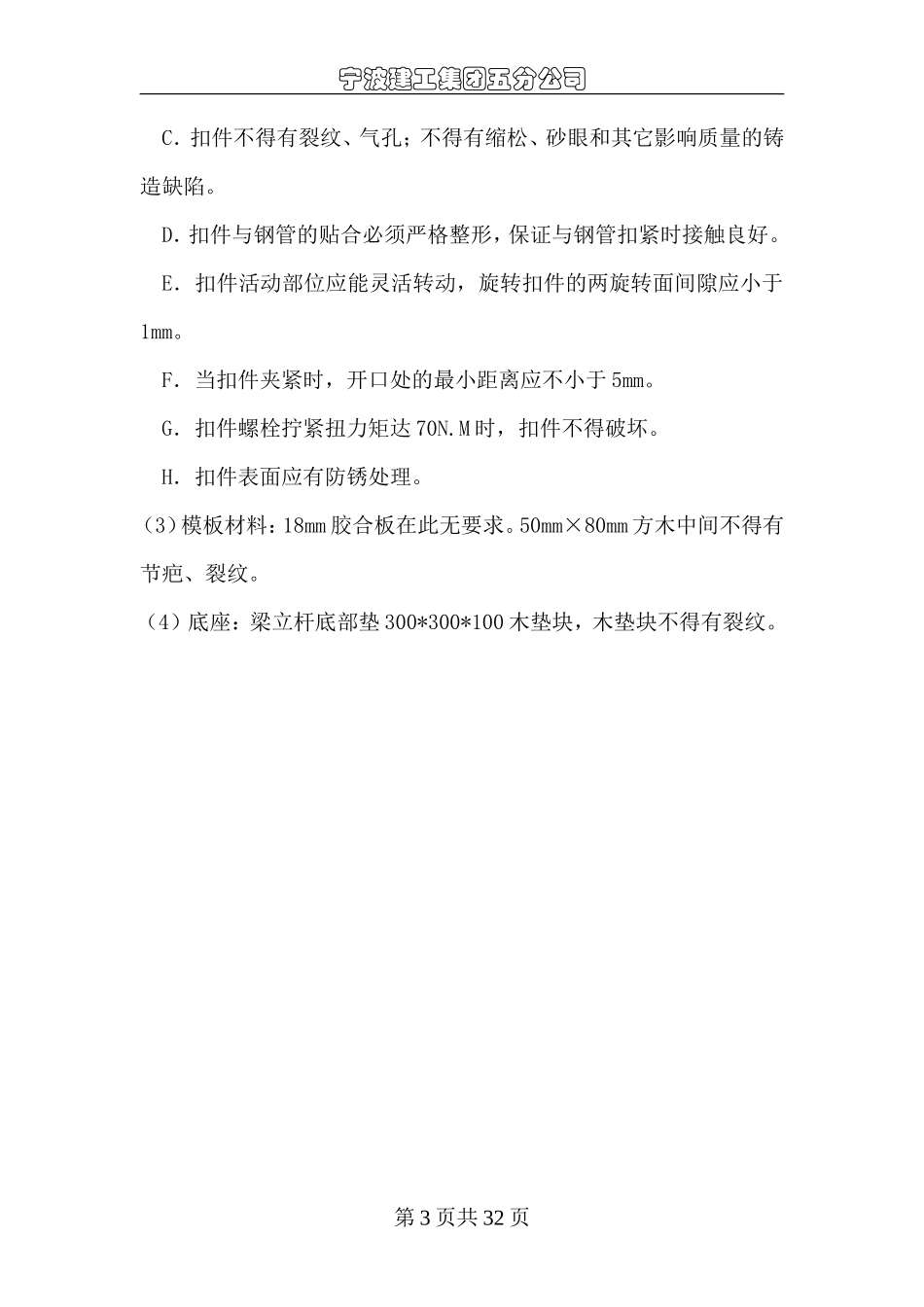

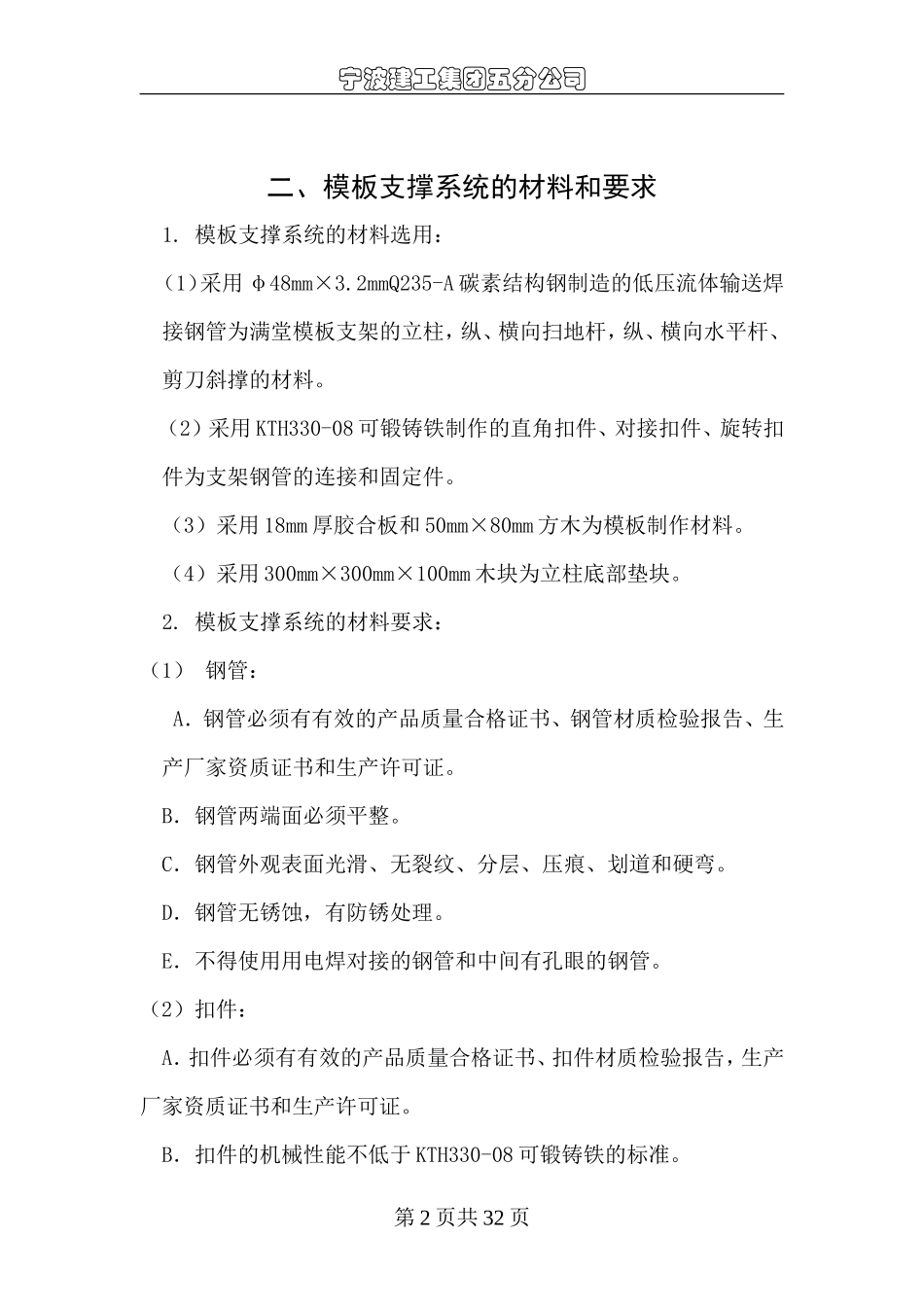

宁波建工集团五分公司宁波尚野服饰有限公司厂区项目模板工程施工组织设计一、项目概况 本工程位于奉化市西坞工业区。由宁波尚野服饰有限公司投资，宁波宁大工程建设监理有限公司监理，宁波宁大工程建设监理有限公司监理，宁波建工集团五分公司承建。项目由 1#、2#、3#厂房、附属用房、门卫组成。总建筑面积 3544.1 平方米，工期 300 日历天。开工日期：2005 年 09 月 06 日，计划竣工日期：2006 年 07 月 06 日。本模板工程施工组织设计包括：1#厂房：层数：三层；层高：4.2 米；梁尺寸：300*650 和 300*800二种规格；砼楼板厚：100MM，均为：C25 混凝土；2#厂房：层数：三层；层高：3.9 米；梁尺寸：300*700；砼楼板厚：100MM，均为：C25 混凝土；3#厂房：层数：五层，局部二层；五层处层高：3.3 米，二层处层高：4.5 米梁尺寸：300*650 和 300*700 二种规格；砼楼板厚：100MM，均为：C25 混凝土；。（门卫、附属用房参照本施工组织设计施工）编制依据：本施工组织设计的支撑系统以 JGJ-99《建筑施工安全检查标准》和 JGJ130-2001、J84-2001《建筑施工扣件式钢管脚手架安全技术规范》及 JGJ80-91《建筑施工高处作业安全技术规范》的规定为编制依据。第 1 页共 32 页宁波建工集团五分公司二、模板支撑系统的材料和要求1. 模板支撑系统的材料选用：（1）采用 φ48mm×3.2mmQ235-A 碳素结构钢制造的低压流体输送焊接钢管为满堂模板支架的立柱，纵、横向扫地杆，纵、横向水平杆、剪刀斜撑的材料。（2）采用 KTH330-08 可锻铸铁制作的直角扣件、对接扣件、旋转扣件为支架钢管的连接和固定件。（3）采用 18mm 厚胶合板和 50mm×80mm 方木为模板制作材料。（4）采用 300mm×300mm×100mm 木块为立柱底部垫块。2. 模板支撑系统的材料要求：（1） 钢管： A．钢管必须有有效的产品质量合格证书、钢管材质检验报告、生产厂家资质证书和生产许可证。B．钢管两端面必须平整。C．钢管外观表面光滑、无裂纹、分层、压痕、划道和硬弯。D．钢管无锈蚀，有防锈处理。E．不得使用用电焊对接的钢管和中间有孔眼的钢管。（2）扣件： A．扣件必须有有效的产品质量合格证书、扣件材质检验报告，生产厂家资质证书和生产许可证。 B．扣件的机械性能不低于 KTH330-08 可锻铸铁的标准。第 2 页共 32 页宁波建工集团五分公司C．扣件不得有裂纹、气孔；不得有缩松、砂眼和其它影响质量的铸造缺陷。 D．扣件与钢管的贴合必须严格整形，保证与钢管扣紧时接触良好。 E．扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。 F．当扣件夹紧时，开口处的最小距离应不小于 5mm。 G．扣件螺栓拧紧扭力矩达 70N.M 时，扣件不得破坏。 H．扣件表面应有防锈处理。（3）模板材料：18mm 胶合板在此无要求。50mm×80mm 方木中间不得有节疤、裂纹。（4）底座：梁立杆底部垫 300*300*100 木垫块，木垫块不得有裂纹。第 3 页共 32 页宁波建工集团五分公司三、模板支撑系统的构造和要求 本工程采用钢管扣件式支架，由传递架体结构自重、施工荷载的立柱；承受并传递施工荷载给立柱的水平搁杆。纵、横向水平拉接杆；固定架体的剪刀撑和纵、横向扫地杆、底座组成。 1、立柱：采用单管立柱。立柱距楼板模 50cm 处，用 2 米长钢管用三个旋转扣件与立柱对接，接高钢管底端必须设置纵（横）向水平杆，防止钢管滑移。立柱安装木板底座上，设置时必须垂直。 2、搁杆：搁杆的长度必须按施工要求下料，中间不得有接头，安装时，必须呈水平状态，直角扣件底于立柱顶端 3mm。 3、纵、横向水平拉接杆：横向水平杆应设置于纵向水平拉接杆上面，用直角扣件与立柱紧密紧固。纵、横向水平拉接杆在采用搭接接长时，搭接长度不得小于 1 米，用三个旋转扣件连接。 4、纵、横向扫地杆：纵向扫地杆应设置于横向水平拉接杆下面，用直角扣件与立柱紧密紧固。纵、横向扫地杆在采用搭接接长时，搭接长度不得小于 1 米，用三个旋转扣件连接。 5、剪刀撑：撑杆与地面呈 45º-60º 角之间设置，两端与中间每隔 4排立柱设置一道纵向剪刀撑，由底至顶连续设...
