某工程脚手架工程施工组织设计

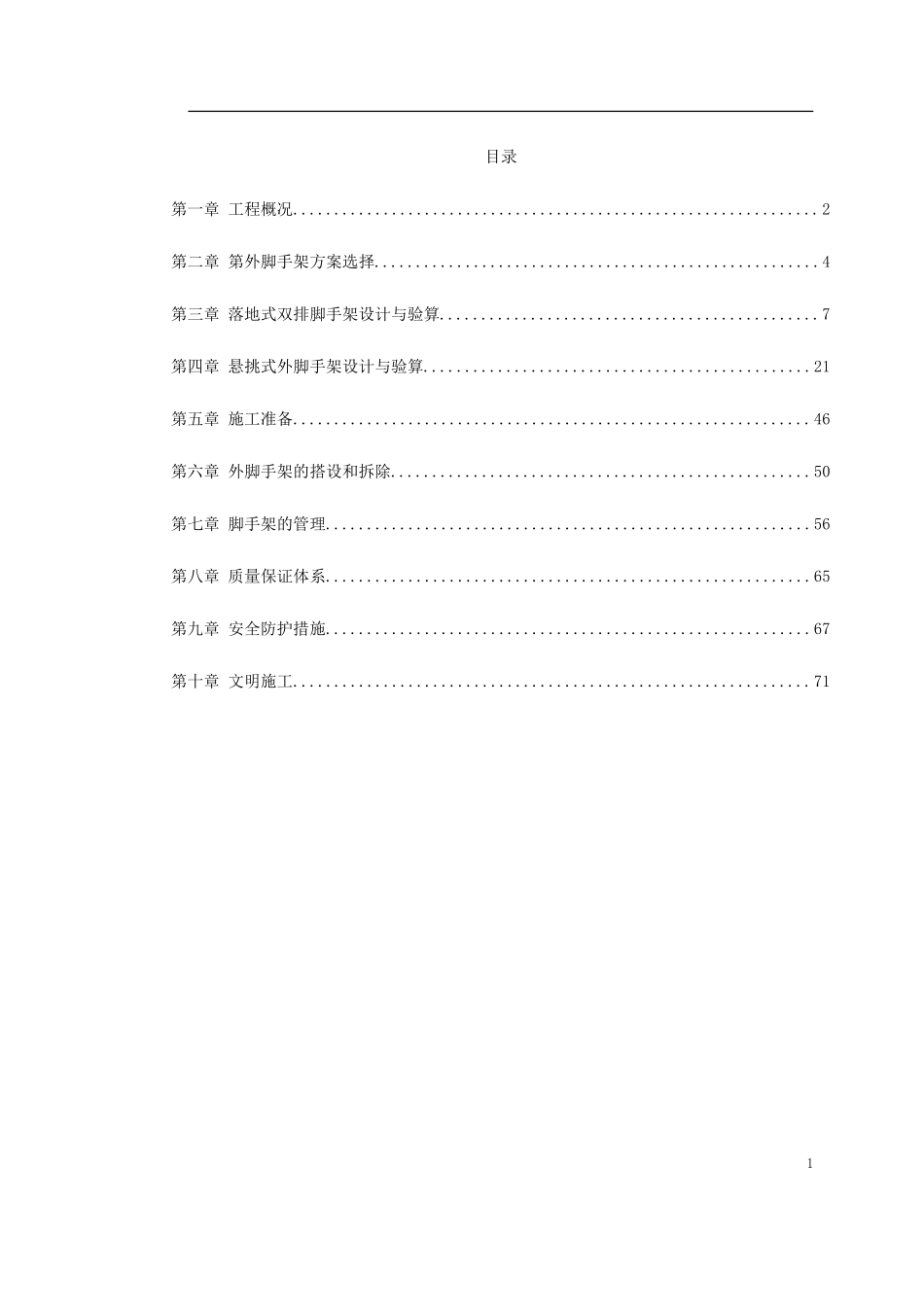

目录第一章 工程概况................................................................2第二章 第外脚手架方案选择......................................................4第三章 落地式双排脚手架设计与验算..............................................7第四章 悬挑式外脚手架设计与验算...............................................21第五章 施工准备...............................................................46第六章 外脚手架的搭设和拆除...................................................50第七章 脚手架的管理...........................................................56第八章 质量保证体系...........................................................65第九章 安全防护措施...........................................................67第十章 文明施工...............................................................711第一章工程概况一、工程简介杭州**大厦是由杭州**房地产开发有限公司投资兴建的集商场、办公、住宅于一体的综合性商业房产开发项目。工程位于杭州市**区**大道**#地块，杭州火车站附近，地理位置显著。工程占地面积 12135 平方米，包括一幢办公楼、三幢酒店式写字楼及商场裙房等 5 个单体组成，框架剪力墙结构，建筑造型十分丰富，地下结构 2 层，地上最高 24 层，总建筑面积 73532 平方米。二、建筑物基本情况㈠．楼层平面情况 建筑物结构造型丰富，地上裙房结构平面极不规则，由很多弧线组成，对外脚手架的搭设提出了很高的要求。地下结构平面除北侧及西侧分别为东西走向和南北走向外，其余均存在不同变化。地下室部分轴线间距主要为三种：8400mm 、8200mm 、7600mm 。从地上五层开始，办公楼及酒店式写字楼为标准层，平面布置由东向西高低布置。㈡．楼层立面情况 该建筑物楼层主要有三种层高（3.0m、3.6m、5.0m），办公楼标准层高 3.6m，3 幢酒店式写字楼标准层高均为 3.0m，裙房和办公楼及酒店式写字楼 1～3 层层高位5.0m。地下二层标高为 8.200m， 办公楼高 100.77m，3 幢酒店式写字楼从东向西分别高 76.15m、67.15m、58.15m，其中酒店式写字楼第四层均为结构转换层（层高 2.2m）。表 1-1 楼2层层高变化表裙房 A 楼 B 楼 C 楼办公楼楼层层高楼层层高楼层层高楼层层高楼层层高-2F 3.95m -2F 3.95 m -2F 3.95 m -2F 3.95 m -2F 3.95 m -1F 4.2 m -1F 4.2 m -1F 4.2 m -1F 4.2 m -1F 4.2 m 1~3F 5.0 m 1~3F 5.0 m 1~3F 5.0 m 1~3F 5.0 m 1~3F 5.0 m 4F 2.2 m 4F 2.2 m 4F 2.2 m 4F 4.8m 5~15F 3.0 m 5~18F 3.0 m 5~21F 3.0 m 5~21F 3.6 m 16F 3.3 m 19F 3.3 m 22F 3.3 m 22F 4.8 m 23~24F 3.6m 三、拟采用规范及设计资料．《建筑施工扣件式脚手架安全技术规范》 JGJ130-2001 ．《建筑施工安全检查标准》 JGJ59-99 ．《建筑施工高处作业安全技术规范》 JGJ80-99 ．《建筑施工手册》第四版．《建筑施工计算手册》．《钢结构设计规范》（GB50017—2002） ．《建筑结构荷载规范》（GB50009—2001） ．《五金手册》第 2 版第二章第外脚手架方案选择一、方案选择对于本工程，由于建筑物外形较为复杂，且平面多为弧线组成，对外脚手架的形式和搭设提出3了较高的要求。鉴于此，为确保本工程的工期要求及质量、安全文明施工，针对本工程的特点，施工用外脚手架地下部分采用落地式双排钢管外脚手架，地上部分 1～3 层采用落地式双排钢管外脚手架，4 层以上采用悬挑式钢管外脚手架。1．地下室部分本工程设置两层地下室，深 8.200 米，施工用外脚手架地下部分拟采用落地式双排钢管外脚手架。鉴于现场外墙离土钉墙距离过近，有些地方无法设置外脚手架，有些地方仅能设置单排外脚手架，故在底部距离在 800 以上的设置双排脚手架，底部距离不足 800 的，设置成单排脚手架形式，钢管直接落在底板垫层上。其平面布置图及地下室外架详图详见附图 WJ-2 及 WJ-3 所示。2．地上...
