气压焊接工艺

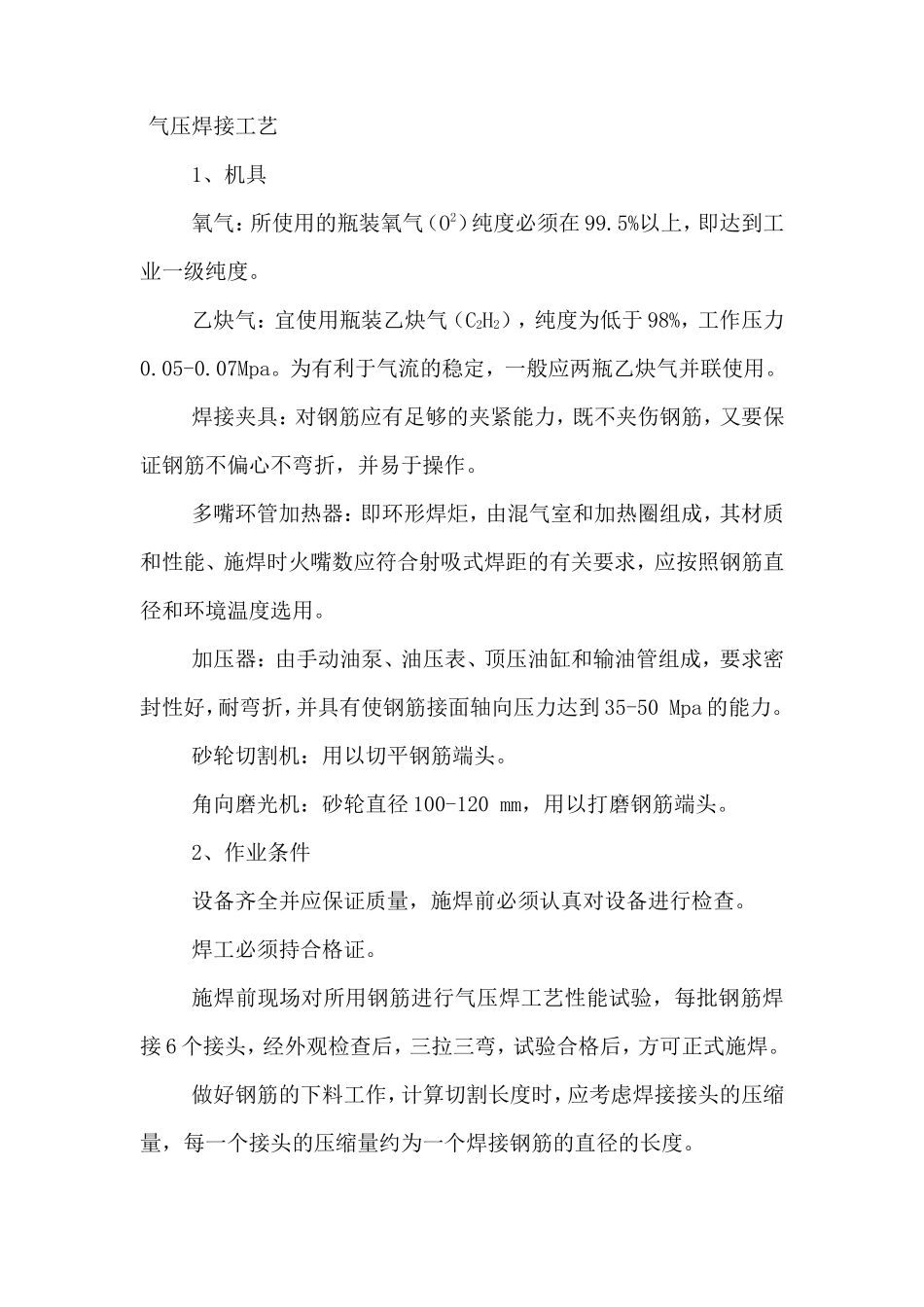

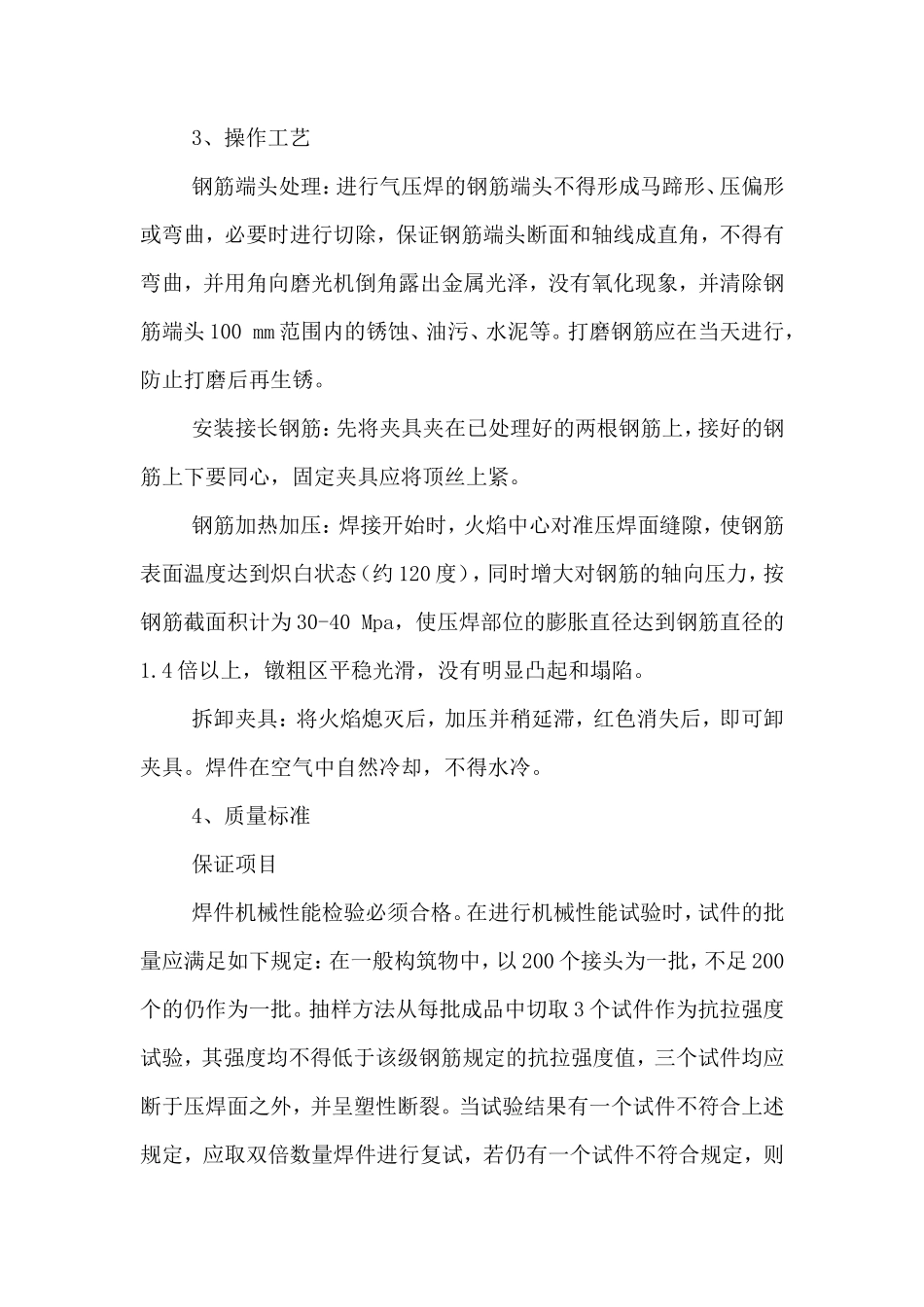

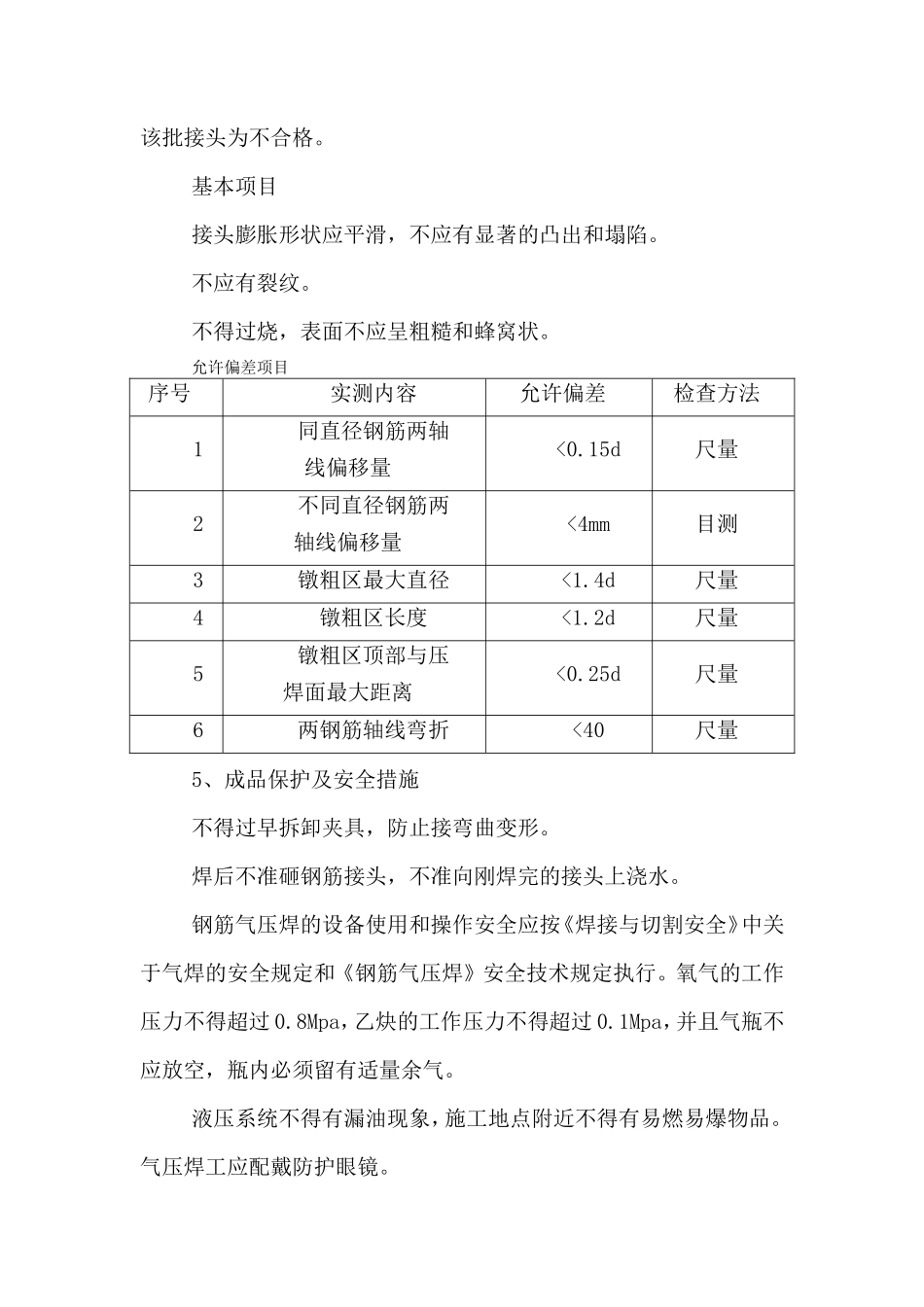

气压焊接工艺1、机具氧气：所使用的瓶装氧气（O2）纯度必须在 99.5%以上，即达到工业一级纯度。乙炔气：宜使用瓶装乙炔气（C2H2），纯度为低于 98%，工作压力0.05-0.07Mpa。为有利于气流的稳定，一般应两瓶乙炔气并联使用。焊接夹具：对钢筋应有足够的夹紧能力，既不夹伤钢筋，又要保证钢筋不偏心不弯折，并易于操作。多嘴环管加热器：即环形焊炬，由混气室和加热圈组成，其材质和性能、施焊时火嘴数应符合射吸式焊距的有关要求，应按照钢筋直径和环境温度选用。加压器：由手动油泵、油压表、顶压油缸和输油管组成，要求密封性好，耐弯折，并具有使钢筋接面轴向压力达到 35-50 Mpa 的能力。砂轮切割机：用以切平钢筋端头。角向磨光机：砂轮直径 100-120 mm，用以打磨钢筋端头。2、作业条件设备齐全并应保证质量，施焊前必须认真对设备进行检查。焊工必须持合格证。施焊前现场对所用钢筋进行气压焊工艺性能试验，每批钢筋焊接 6 个接头，经外观检查后，三拉三弯，试验合格后，方可正式施焊。做好钢筋的下料工作，计算切割长度时，应考虑焊接接头的压缩量，每一个接头的压缩量约为一个焊接钢筋的直径的长度。3、操作工艺钢筋端头处理：进行气压焊的钢筋端头不得形成马蹄形、压偏形或弯曲，必要时进行切除，保证钢筋端头断面和轴线成直角，不得有弯曲，并用角向磨光机倒角露出金属光泽，没有氧化现象，并清除钢筋端头 100 mm 范围内的锈蚀、油污、水泥等。打磨钢筋应在当天进行，防止打磨后再生锈。安装接长钢筋：先将夹具夹在已处理好的两根钢筋上，接好的钢筋上下要同心，固定夹具应将顶丝上紧。钢筋加热加压：焊接开始时，火焰中心对准压焊面缝隙，使钢筋表面温度达到炽白状态（约 120 度），同时增大对钢筋的轴向压力，按钢筋截面积计为 30-40 Mpa，使压焊部位的膨胀直径达到钢筋直径的1.4 倍以上，镦粗区平稳光滑，没有明显凸起和塌陷。拆卸夹具：将火焰熄灭后，加压并稍延滞，红色消失后，即可卸夹具。焊件在空气中自然冷却，不得水冷。4、质量标准保证项目焊件机械性能检验必须合格。在进行机械性能试验时，试件的批量应满足如下规定：在一般构筑物中，以 200 个接头为一批，不足 200个的仍作为一批。抽样方法从每批成品中切取 3 个试件作为抗拉强度试验，其强度均不得低于该级钢筋规定的抗拉强度值，三个试件均应断于压焊面之外，并呈塑性断裂。当试验结果有一个试件不符合上述规定，应取双倍数量焊件进行复试，若仍有一个试件不符合规定，则该批接头为不合格。基本项目接头膨胀形状应平滑，不应有显著的凸出和塌陷。不应有裂纹。不得过烧，表面不应呈粗糙和蜂窝状。允许偏差项目序号实测内容允许偏差检查方法1同直径钢筋两轴线偏移量<0.15d尺量2不同直径钢筋两轴线偏移量<4mm目测3镦粗区最大直径<1.4d尺量4镦粗区长度<1.2d尺量5镦粗区顶部与压焊面最大距离<0.25d尺量6两钢筋轴线弯折<40尺量5、成品保护及安全措施不得过早拆卸夹具，防止接弯曲变形。焊后不准砸钢筋接头，不准向刚焊完的接头上浇水。钢筋气压焊的设备使用和操作安全应按《焊接与切割安全》中关于气焊的安全规定和《钢筋气压焊》安全技术规定执行。氧气的工作压力不得超过 0.8Mpa，乙炔的工作压力不得超过 0.1Mpa，并且气瓶不应放空，瓶内必须留有适量余气。液压系统不得有漏油现象，施工地点附近不得有易燃易爆物品。气压焊工应配戴防护眼镜。
