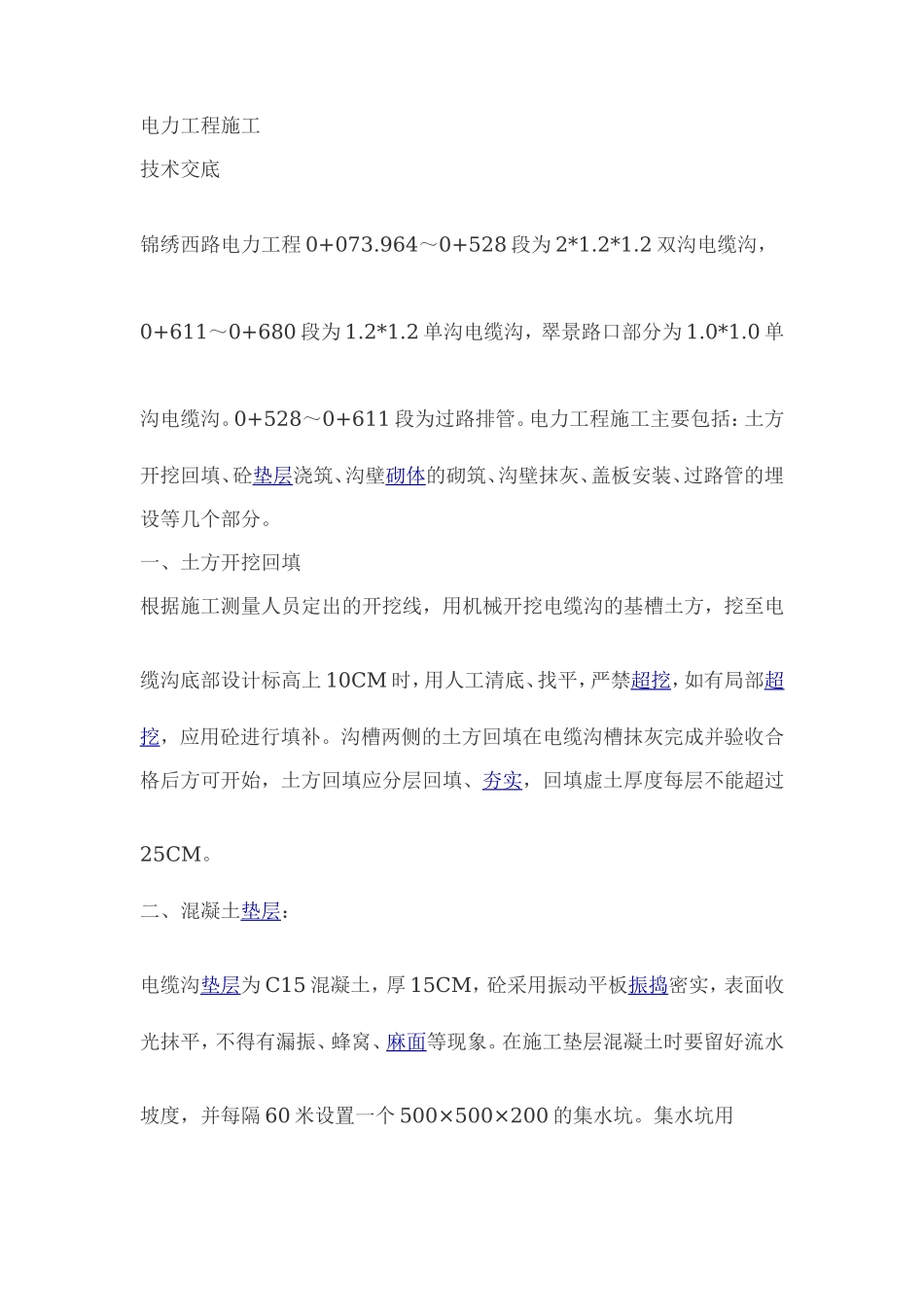

电力工程施工技术交底锦绣西路电力工程 0+073.964～0+528 段为 2*1.2*1.2 双沟电缆沟，0+611～0+680 段为 1.2*1.2 单沟电缆沟，翠景路口部分为 1.0*1.0 单沟电缆沟。0+528～0+611 段为过路排管。电力工程施工主要包括：土方开挖回填、砼垫层浇筑、沟壁砌体的砌筑、沟壁抹灰、盖板安装、过路管的埋设等几个部分。一、土方开挖回填根据施工测量人员定出的开挖线，用机械开挖电缆沟的基槽土方，挖至电缆沟底部设计标高上 10CM 时，用人工清底、找平，严禁超挖，如有局部超挖，应用砼进行填补。沟槽两侧的土方回填在电缆沟槽抹灰完成并验收合格后方可开始，土方回填应分层回填、夯实，回填虚土厚度每层不能超过25CM。二、混凝土垫层：电缆沟垫层为 C15 混凝土，厚 15CM，砼采用振动平板振捣密实，表面收光抹平，不得有漏振、蜂窝、麻面等现象。在施工垫层混凝土时要留好流水坡度，并每隔 60 米设置一个 500×500×200 的集水坑。集水坑用PVCφ150 与就近雨水井接相连，将电缆沟中的集水排入雨水井内。对于电缆双沟，在中隔墙处留 240*240 连通孔，将双沟底集水坑连通。PVCφ150 排水管按﹥1﹪坡度接入就近雨水井。电缆沟每隔 20 米设一沉降缝，缝宽 30，缝内填沥青杉木板，砼浇筑过程中要严格按要求留设。三、电缆沟壁砌体电缆沟垫层施工完后，开始砌筑电缆沟沟壁（尺寸见附图），沟壁采用 M5水泥砂浆砌 MU10 红砖，在砌筑沟壁时离开底板 12.5CM 处安装第一排钢筋混凝土将电缆支架，向上每隔 20CM 安装一排,总共四排,支架周围用砂浆塞死。电缆支架采用钢筋混凝土预制杆，水平间距每隔 0.8 米一个，各层相对向采用间隔设置。砌体砌筑时应在垫层处设置的沉降缝位置设置沉降缝，缝宽 30，缝内填沥青杉木板。在 0+197、0+397、0+528、0+564、0+611 处设电缆井（详见附图）。四、沟壁抹灰沟壁砌筑完后，即进行沟壁抹灰，内外均采用 1：2（内掺 3﹪防水剂）水泥砂浆粉面厚 20，抹灰要求表面光滑、平整，其平整度不得大于 3MM。 五、电缆沟盖板安装电缆沟盖板为预制钢筋混凝土盖板，混凝土强度等级为 C20。电缆沟每隔15m 左右设置五块活动盖板，活动盖板顶面应与人行道平齐。盖板安装时下面铺一层 20MM 厚的 1：2 水泥砂浆，以确保盖板安装平稳，盖板之间留 1CM 缝，缝间以砂浆填实。六、过路管的埋设电缆沟在 0+197、0+397 处设 4SBB150/8 过路排管，长度为 34M 。0+611 处设 12SBB150/8 过路排管，长度为 59M，其埋深一般为管顶距中心地面 0.8m。0+528～0+611 段为 2*16SBB150/8 过路排管，长度为 83M，管底高度同电缆沟垫层面标高。所有电力过路均采用钢筋砼包封，包封砼强度等级为 C20，包封尺寸及钢筋布设见附图。施工时压路机压过后再挖沟埋管，横过管底部素土要求夯实，密实度需达到 93﹪，电缆横过处设拉线手井，手井做法见附图。交底人： 接底人：给水管施工技术交底本工程给水施工段为 0+073.964～0+680 及翠景路口段，0+073.964～0+680 段为 DN600 预应力钢筋砼管，翠景路口段为 DN400 段球墨铸铁管。施工项目主要包括：沟槽土方开挖、回填，管道安装、焊接、防腐，阀门井砌筑等几项。一、沟槽土方开挖、回填给水管沟槽开挖待填方段施工完毕且沉降稳定后开始进行。开挖采用机械开挖至设计标高上 15CM，余下部分采用人工清基找平。在填方段开挖应根据情况考虑适当放坡，在原状土段由于开挖深度不大，可不考虑放坡。沟槽开挖长度应根据管道安装速度及天气情况进行适当控制，以避免长时间晾槽和雨水泡槽。给水管安装后除管口接头外，其它部分应及时回填，管顶上回填高度不应小于 50CM。待管道试压合格后，要及时回填其余部分。回填土在槽底至管顶上 50CM 范围内不得含有机物、大于 5CM 的砖、石等硬块。回填土应分层回填夯实，每一层的虚铺厚度不应大于 25CM。二、管道安装、防腐管道采用吊车下管，下管前应根据所下管段沟槽的深度、土质等情况确定吊车距槽边的距离，管材的堆放位置及其它配合事宜。吊车进出路线应事先进行平整，清除障碍。吊车下管时应有专人指挥，指挥人员必须熟悉机械吊装的...
