人行地道工程施工技术交底记录--技术交底

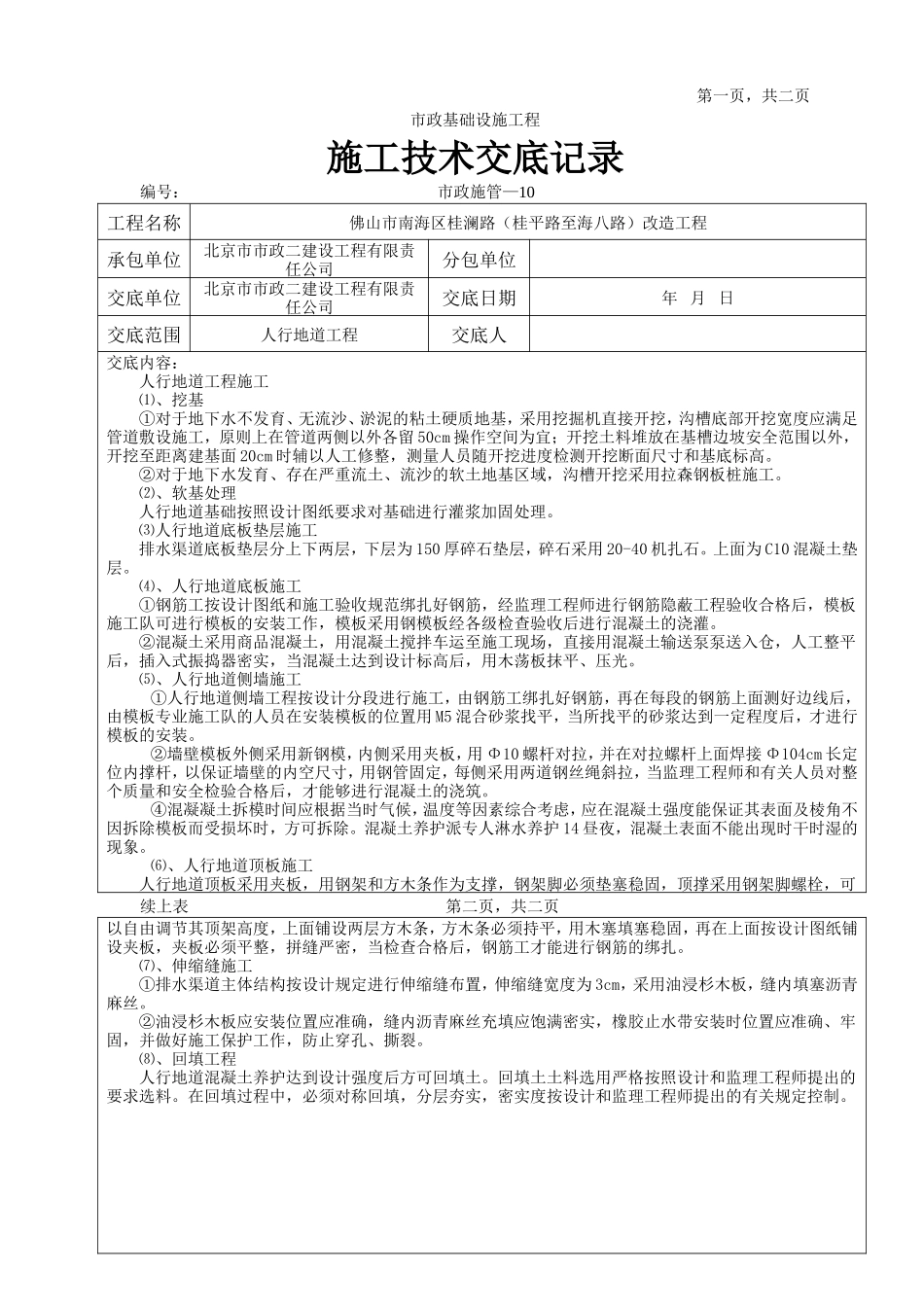

第一页，共二页市政基础设施工程施工技术交底记录编号： 市政施管—10工程名称佛山市南海区桂澜路（桂平路至海八路）改造工程承包单位北京市市政二建设工程有限责任公司分包单位交底单位北京市市政二建设工程有限责任公司交底日期年 月 日交底范围人行地道工程交底人交底内容：人行地道工程施工⑴、挖基①对于地下水不发育、无流沙、淤泥的粘土硬质地基，采用挖掘机直接开挖，沟槽底部开挖宽度应满足管道敷设施工，原则上在管道两侧以外各留 50cm 操作空间为宜；开挖土料堆放在基槽边坡安全范围以外，开挖至距离建基面 20cm 时辅以人工修整，测量人员随开挖进度检测开挖断面尺寸和基底标高。②对于地下水发育、存在严重流土、流沙的软土地基区域，沟槽开挖采用拉森钢板桩施工。⑵、软基处理人行地道基础按照设计图纸要求对基础进行灌浆加固处理。⑶人行地道底板垫层施工排水渠道底板垫层分上下两层，下层为 150 厚碎石垫层，碎石采用 20-40 机扎石。上面为 C10 混凝土垫层。⑷、人行地道底板施工①钢筋工按设计图纸和施工验收规范绑扎好钢筋，经监理工程师进行钢筋隐蔽工程验收合格后，模板施工队可进行模板的安装工作，模板采用钢模板经各级检查验收后进行混凝土的浇灌。②混凝土采用商品混凝土，用混凝土搅拌车运至施工现场，直接用混凝土输送泵泵送入仓，人工整平后，插入式振捣器密实，当混凝土达到设计标高后，用木荡板抹平、压光。⑸、人行地道侧墙施工①人行地道侧墙工程按设计分段进行施工，由钢筋工绑扎好钢筋，再在每段的钢筋上面测好边线后，由模板专业施工队的人员在安装模板的位置用 M5 混合砂浆找平，当所找平的砂浆达到一定程度后，才进行模板的安装。②墙壁模板外侧采用新钢模，内侧采用夹板，用 Φ10 螺杆对拉，并在对拉螺杆上面焊接 Φ104cm 长定位内撑杆，以保证墙壁的内空尺寸，用钢管固定，每侧采用两道钢丝绳斜拉，当监理工程师和有关人员对整个质量和安全检验合格后，才能够进行混凝土的浇筑。④混凝凝土拆模时间应根据当时气候，温度等因素综合考虑，应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时，方可拆除。混凝土养护派专人淋水养护 14 昼夜，混凝土表面不能出现时干时湿的现象。⑹、人行地道顶板施工人行地道顶板采用夹板，用钢架和方木条作为支撑，钢架脚必须垫塞稳固，顶撑采用钢架脚螺栓，可续上表 第二页，共二页以自由调节其顶架高度，上面铺设两层方木条，方木条必须持平，用木塞填塞稳固，再在上面按设计图纸铺设夹板，夹板必须平整，拼缝严密，当检查合格后，钢筋工才能进行钢筋的绑扎。⑺、伸缩缝施工①排水渠道主体结构按设计规定进行伸缩缝布置，伸缩缝宽度为 3cm，采用油浸杉木板，缝内填塞沥青麻丝。②油浸杉木板应安装位置应准确，缝内沥青麻丝充填应饱满密实，橡胶止水带安装时位置应准确、牢固，并做好施工保护工作，防止穿孔、撕裂。⑻、回填工程人行地道混凝土养护达到设计强度后方可回填土。回填土土料选用严格按照设计和监理工程师提出的要求选料。在回填过程中，必须对称回填，分层夯实，密实度按设计和监理工程师提出的有关规定控制。 会签栏参加部门、班组参加人
