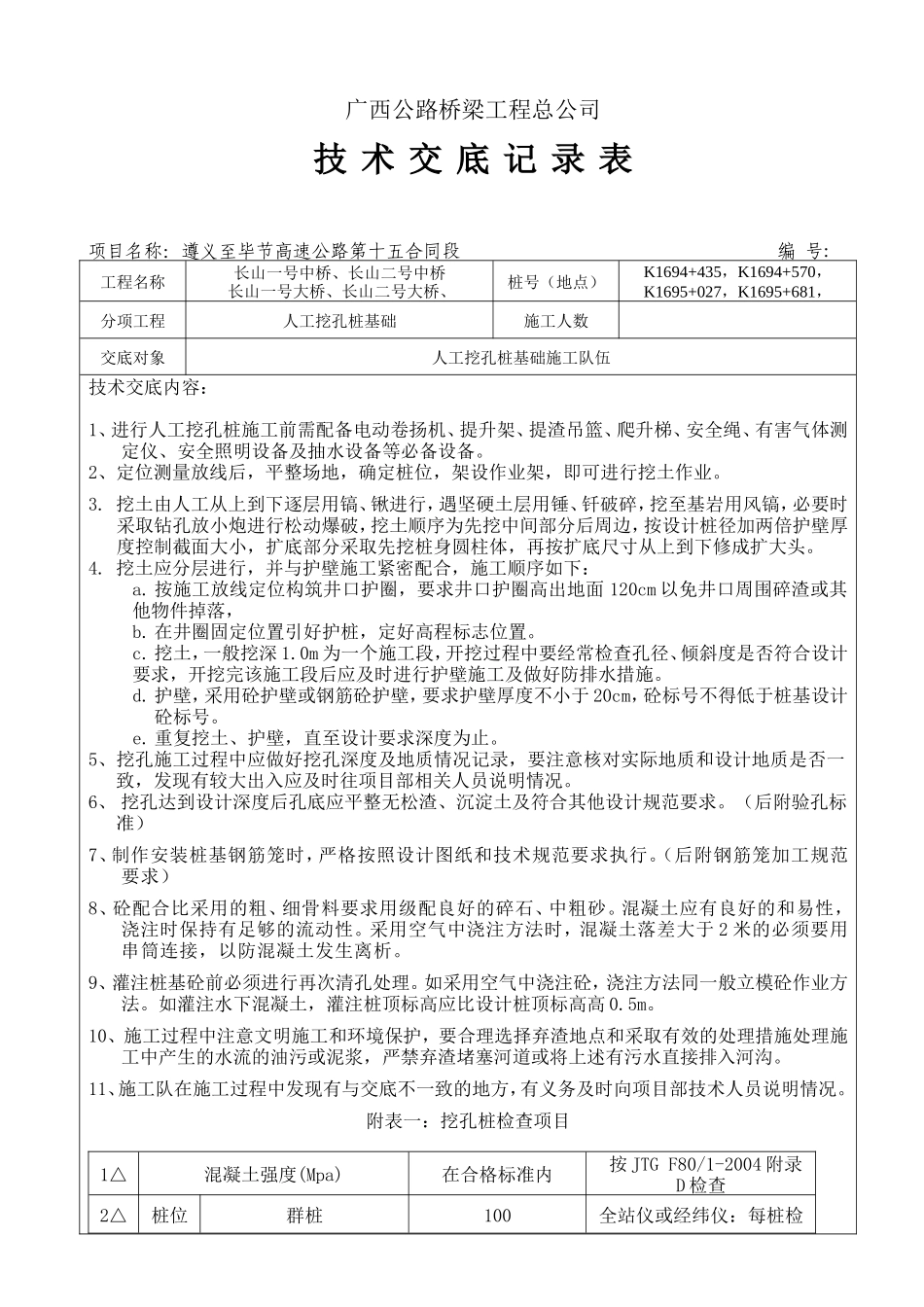

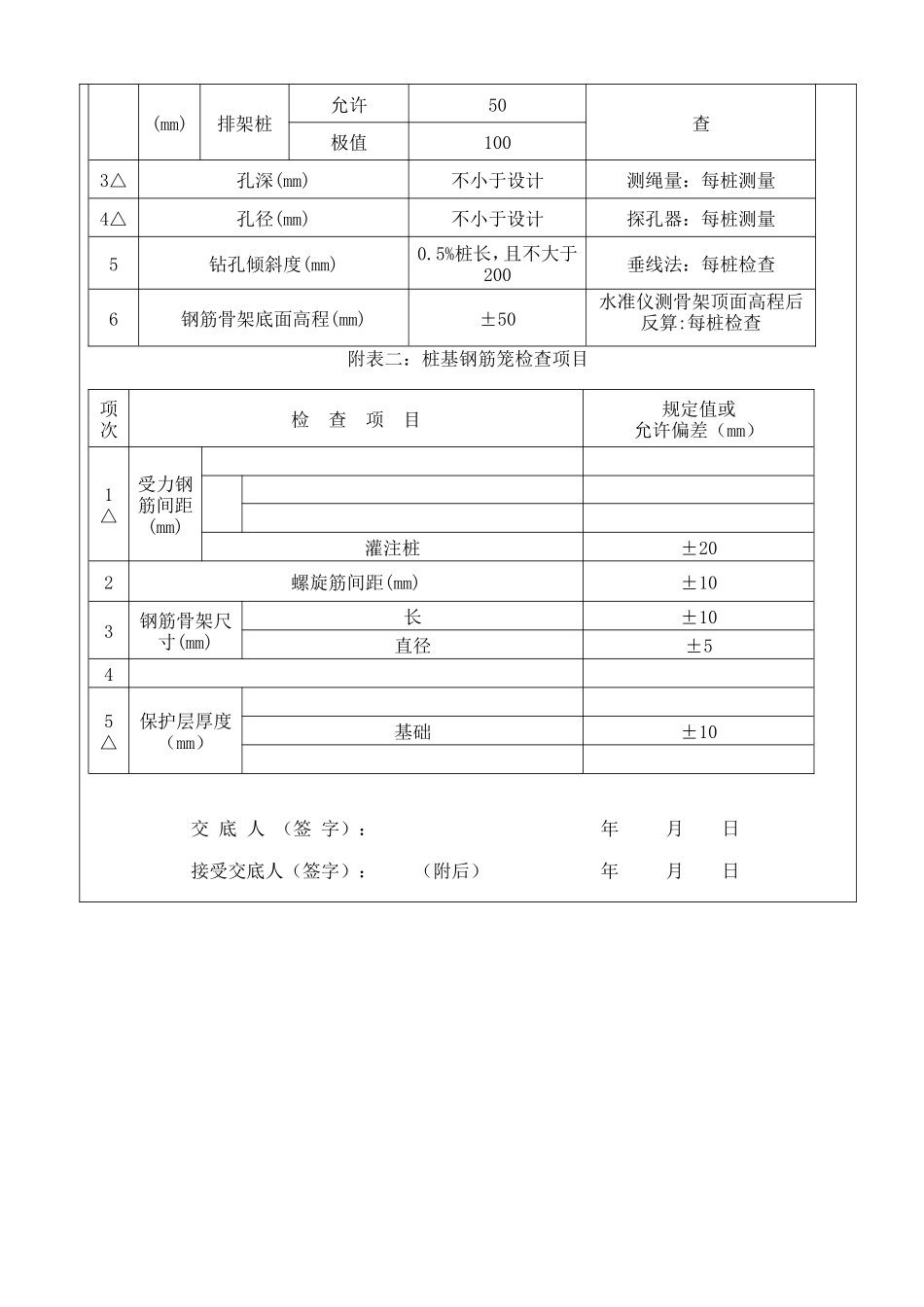

广西公路桥梁工程总公司技 术 交 底 记 录 表项目名称：遵义至毕节高速公路第十五合同段 编 号:工程名称长山一号中桥、长山二号中桥 长山一号大桥、长山二号大桥、桩号（地点）K1694+435，K1694+570，K1695+027，K1695+681，分项工程人工挖孔桩基础施工人数交底对象人工挖孔桩基础施工队伍技术交底内容：1、进行人工挖孔桩施工前需配备电动卷扬机、提升架、提渣吊篮、爬升梯、安全绳、有害气体测定仪、安全照明设备及抽水设备等必备设备。2、定位测量放线后，平整场地，确定桩位，架设作业架，即可进行挖土作业。3. 挖土由人工从上到下逐层用镐、锹进行，遇坚硬土层用锤、钎破碎，挖至基岩用风镐，必要时采取钻孔放小炮进行松动爆破，挖土顺序为先挖中间部分后周边，按设计桩径加两倍护壁厚度控制截面大小，扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下修成扩大头。4. 挖土应分层进行，并与护壁施工紧密配合，施工顺序如下：a. 按施工放线定位构筑井口护圈，要求井口护圈高出地面 120cm 以免井口周围碎渣或其他物件掉落，b. 在井圈固定位置引好护桩，定好高程标志位置。c. 挖土，一般挖深 1.0m 为一个施工段，开挖过程中要经常检查孔径、倾斜度是否符合设计要求，开挖完该施工段后应及时进行护壁施工及做好防排水措施。d. 护壁，采用砼护壁或钢筋砼护壁，要求护壁厚度不小于 20cm，砼标号不得低于桩基设计砼标号。e. 重复挖土、护壁，直至设计要求深度为止。5、挖孔施工过程中应做好挖孔深度及地质情况记录，要注意核对实际地质和设计地质是否一致，发现有较大出入应及时往项目部相关人员说明情况。6、 挖孔达到设计深度后孔底应平整无松渣、沉淀土及符合其他设计规范要求。（后附验孔标准）7、制作安装桩基钢筋笼时，严格按照设计图纸和技术规范要求执行。（后附钢筋笼加工规范要求）8、砼配合比采用的粗、细骨料要求用级配良好的碎石、中粗砂。混凝土应有良好的和易性，浇注时保持有足够的流动性。采用空气中浇注方法时，混凝土落差大于 2 米的必须要用串筒连接，以防混凝土发生离析。9、灌注桩基砼前必须进行再次清孔处理。如采用空气中浇注砼，浇注方法同一般立模砼作业方法。如灌注水下混凝土，灌注桩顶标高应比设计桩顶标高高 0.5m。10、施工过程中注意文明施工和环境保护，要合理选择弃渣地点和采取有效的处理措施处理施工中产生的水流的油污或泥浆，严禁弃渣堵塞河道或将上述有污水直接排入河沟。11、施工队在施工过程中发现有与交底不一致的地方，有义务及时向项目部技术人员说明情况。附表一：挖孔桩检查项目1△混凝土强度(Mpa)在合格标准内 按 JTG F80/1-2004 附录D 检查2△桩位群桩100全站仪或经纬仪：每桩检(mm)查排架桩允许50极值1003△孔深(mm)不小于设计测绳量：每桩测量4△孔径(mm)不小于设计探孔器：每桩测量5钻孔倾斜度(mm)0.5%桩长，且不大于200垂线法：每桩检查6钢筋骨架底面高程(mm)±50水准仪测骨架顶面高程后反算:每桩检查附表二：桩基钢筋笼检查项目项次检 查 项 目规定值或允许偏差（mm）1△受力钢筋间距(mm)灌注桩±202螺旋筋间距(mm)±103钢筋骨架尺寸(mm)长±10直径±545△保护层厚度（mm）基础±10交 底 人 （签 字）： 年 月 日接受交底人（签字）： （附后） 年 月 日
