某综合大楼钢筋施工技术交底--技术交底

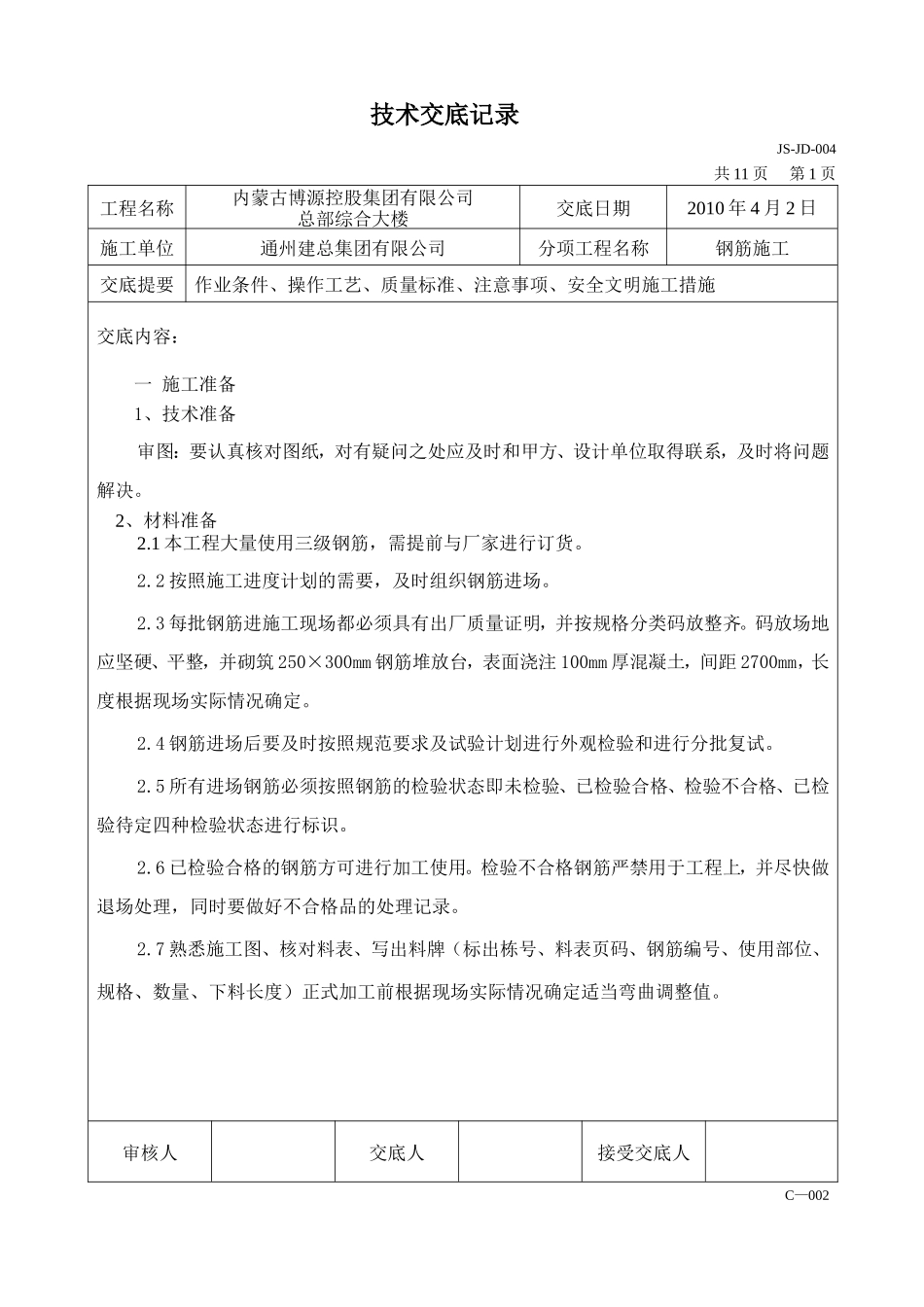

技术交底记录JS-JD-004 共 11 页 第 1 页工程名称内蒙古博源控股集团有限公司总部综合大楼交底日期2010 年 4 月 2 日施工单位通州建总集团有限公司分项工程名称钢筋施工交底提要作业条件、操作工艺、质量标准、注意事项、安全文明施工措施交底内容：一 施工准备1、技术准备审图：要认真核对图纸，对有疑问之处应及时和甲方、设计单位取得联系，及时将问题解决。 2、材料准备2.1 本工程大量使用三级钢筋，需提前与厂家进行订货。2.2 按照施工进度计划的需要，及时组织钢筋进场。2.3 每批钢筋进施工现场都必须具有出厂质量证明，并按规格分类码放整齐。码放场地应坚硬、平整，并砌筑 250×300mm 钢筋堆放台，表面浇注 100mm 厚混凝土，间距 2700mm，长度根据现场实际情况确定。2.4 钢筋进场后要及时按照规范要求及试验计划进行外观检验和进行分批复试。2.5 所有进场钢筋必须按照钢筋的检验状态即未检验、已检验合格、检验不合格、已检验待定四种检验状态进行标识。2.6 已检验合格的钢筋方可进行加工使用。检验不合格钢筋严禁用于工程上，并尽快做退场处理，同时要做好不合格品的处理记录。2.7 熟悉施工图、核对料表、写出料牌（标出栋号、料表页码、钢筋编号、使用部位、规格、数量、下料长度）正式加工前根据现场实际情况确定适当弯曲调整值。审核人交底人接受交底人C—002技术交底记录JS-JD-004 共 11 页 第 2 页工程名称内蒙古博源控股集团有限公司总部综合大楼交底日期2010 年 4 月 2 日施工单位通州建总集团有限公司分项工程名称钢筋施工交底提要作业条件、操作工艺、质量标准、注意事项、安全文明施工措施3、主要机具：钢筋调直机、钢筋切断机、弯曲机、大剪、手工板子和卡盘、钢丝刷、钢圈尺、无齿锯、直螺纹套丝机、电焊机。安装要求：钢筋调直、切断、弯曲、对焊机操作台与进出料口保持同一水平面、平整、稳固。手工操作台要适应操作者的身高、便于操作。二、施工工艺2.1 底板钢筋绑扎2.1.4 墙、柱插筋在基础底板内的位置必须按施工图要求设置，按照设计要求伸入板底，并保证其锚固强度。为了防止插筋位移，把墙插筋与底板钢筋绑扎并与附加定位筋点焊。为保证墙筋保护层厚度，根据墙身厚度设置用 φ10 钢筋焊成“∏”字型卡件，作为钢筋网限位。柱筋按要求设置后，在底板范围内设置上、中、下三道限位箍筋。构造柱、楼梯等按要求预留插筋，不得遗漏。墙、柱筋插完后，除检查其位置外，用线坠（2kg）检查其垂直度，并拉通线校正，确保竖向筋在同一直线上。防止倾斜、扭转、偏位。2.1.5 为了保证底板钢筋保护层厚度，钢筋下设 40mm 花岗岩垫块，间距双向 800mm，梅花形布置。 2.1.6根据板厚度800mm，板分别用Φ25钢筋制作马凳支撑，马凳支撑采用三角形型式,东西向设置，间距均为1m，通长布置。马凳应具有足够的刚度及稳定性，保证上筋的绑扎，见下图。审核人交底人接受交底人C—002技术交底记录JS-JD-004 共 11 页 第 3 页工程名称内蒙古博源控股集团有限公司总部综合大楼交底日期2010 年 4 月 2 日施工单位通州建总集团有限公司分项工程名称钢筋施工交底提要作业条件、操作工艺、质量标准、注意事项、安全文明施工措施2.1.7 绑扎底板钢筋时，所有钢筋交错点均绑扎，且必须牢固，同一水平直线上相邻绑扣呈八字形，朝向混凝土体内部，同一直线相邻绑扣露头部分朝向正反交错。应严格按钢筋的绑扎顺序施工，控制好它的外形尺寸，绑扎完后用水准仪复测一遍板顶钢筋标高，不得超过允许偏差。2.2 梁钢筋绑扎2.2.1 工艺流程清理模板→布设主梁下、上部钢筋→钢筋直螺纹连接→钢筋直螺纹连接检验→架立筋和弯起筋→穿主梁箍筋并与主梁上下筋固定→穿次梁下、上部纵筋→穿次梁箍筋并与次梁上下筋固定→布设吊筋→垫保护层→梁钢筋隐检2.2.2 在主梁或次梁间相交处，两侧按图纸要求设附加箍筋和吊筋。2.2.3 根据设计要求，次梁上下主筋应置于主梁上下主筋之上；纵向框架梁的上部主筋应置于横向框架梁上部主筋之上；当两者梁高相同时纵向框架连梁的下部主筋应置于横审核人交底人接受交底人技术交底记录JS-JD-004 共 11 ...
