某医院内科综合大楼钢筋工程技术交底卡--技术交底

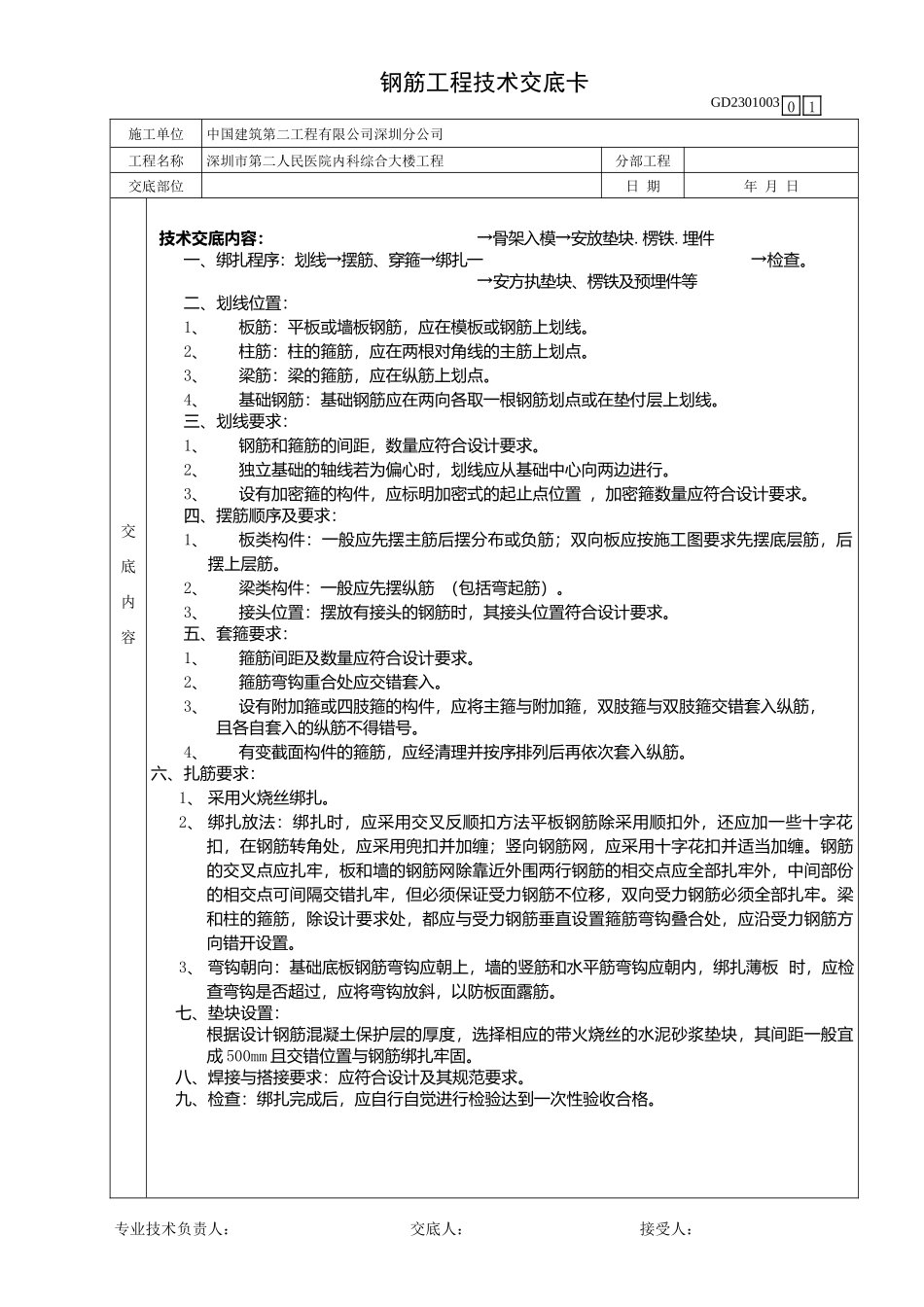

01钢筋工程技术交底卡GD2301003施工单位中国建筑第二工程有限公司深圳分公司工程名称深圳市第二人民医院内科综合大楼工程分部工程交底部位日 期年 月 日交底内容 技术交底内容： →骨架入模→安放垫块.楞铁.埋件 一、绑扎程序：划线→摆筋、穿箍→绑扎一 →检查。 →安方执垫块、楞铁及预埋件等 二、划线位置：1、板筋：平板或墙板钢筋，应在模板或钢筋上划线。2、柱筋：柱的箍筋，应在两根对角线的主筋上划点。3、梁筋：梁的箍筋，应在纵筋上划点。4、基础钢筋：基础钢筋应在两向各取一根钢筋划点或在垫付层上划线。三、划线要求：1、钢筋和箍筋的间距，数量应符合设计要求。2、独立基础的轴线若为偏心时，划线应从基础中心向两边进行。3、设有加密箍的构件，应标明加密式的起止点位置 ，加密箍数量应符合设计要求。四、摆筋顺序及要求：1、板类构件：一般应先摆主筋后摆分布或负筋；双向板应按施工图要求先摆底层筋，后摆上层筋。2、梁类构件：一般应先摆纵筋 （包括弯起筋）。3、接头位置：摆放有接头的钢筋时，其接头位置符合设计要求。五、套箍要求：1、箍筋间距及数量应符合设计要求。2、箍筋弯钩重合处应交错套入。3、设有附加箍或四肢箍的构件，应将主箍与附加箍，双肢箍与双肢箍交错套入纵筋， 且各自套入的纵筋不得错号。4、有变截面构件的箍筋，应经清理并按序排列后再依次套入纵筋。六、扎筋要求：1、 采用火烧丝绑扎。2、 绑扎放法：绑扎时，应采用交叉反顺扣方法平板钢筋除采用顺扣外，还应加一些十字花扣，在钢筋转角处，应采用兜扣并加缠；竖向钢筋网，应采用十字花扣并适当加缠。钢筋的交叉点应扎牢，板和墙的钢筋网除靠近外围两行钢筋的相交点应全部扎牢外，中间部份的相交点可间隔交错扎牢，但必须保证受力钢筋不位移，双向受力钢筋必须全部扎牢。梁和柱的箍筋，除设计要求处，都应与受力钢筋垂直设置箍筋弯钩叠合处，应沿受力钢筋方向错开设置。3、 弯钩朝向：基础底板钢筋弯钩应朝上，墙的竖筋和水平筋弯钩应朝内，绑扎薄板 时，应检查弯钩是否超过，应将弯钩放斜，以防板面露筋。 七、垫块设置：根据设计钢筋混凝土保护层的厚度，选择相应的带火烧丝的水泥砂浆垫块，其间距一般宜成 500mm 且交错位置与钢筋绑扎牢固。 八、焊接与搭接要求：应符合设计及其规范要求。 九、检查：绑扎完成后，应自行自觉进行检验达到一次性验收合格。专业技术负责人：交底人：接受人：01钢筋工程技术交底卡GD2301003施工单位中国建筑第二工程有限公司深圳分公司工程名称深圳市第二人民医院内科综合大楼工程分部工程交底部位日 期年 月 日交底内容专业技术负责人：交底人：接受人：
