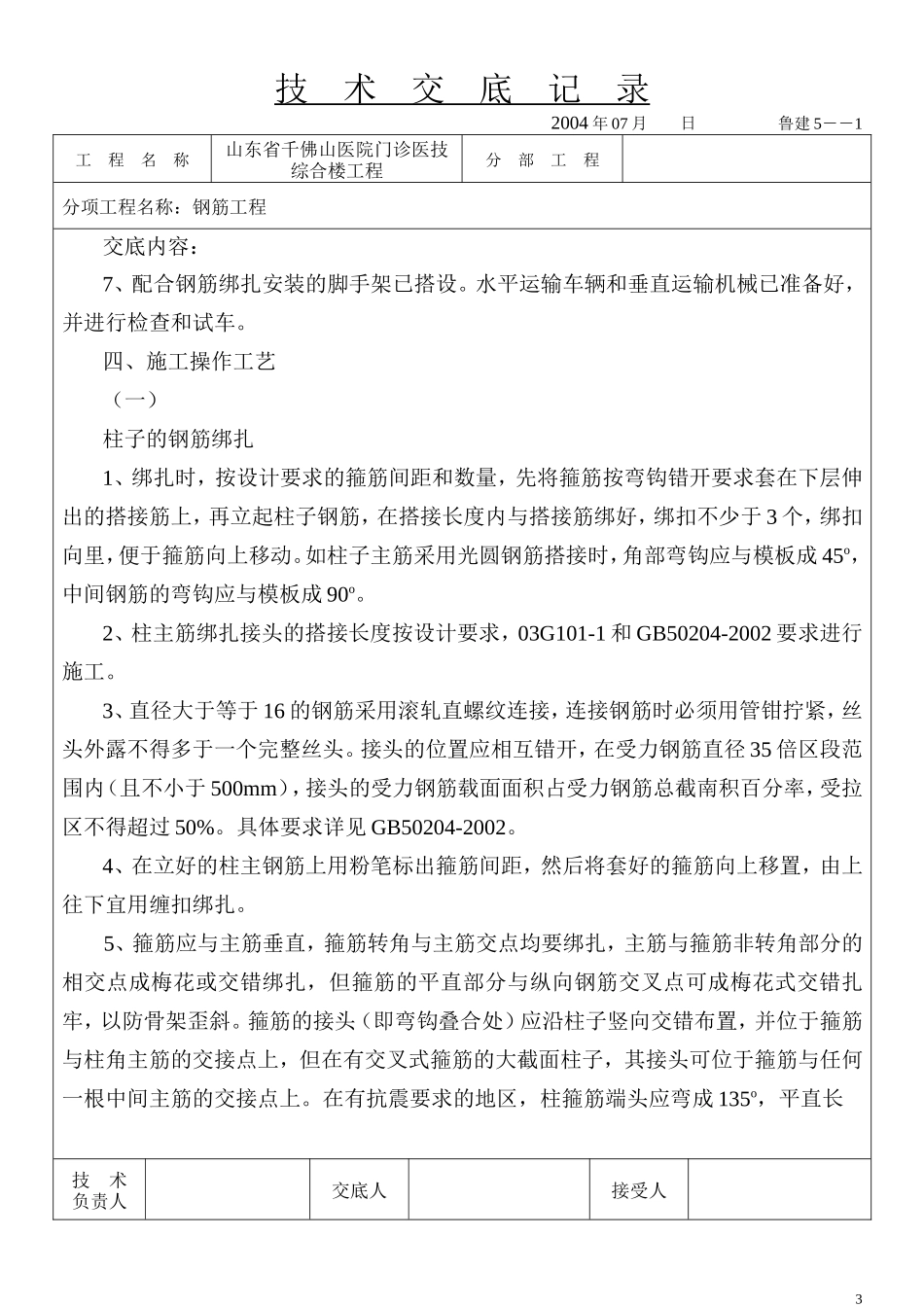

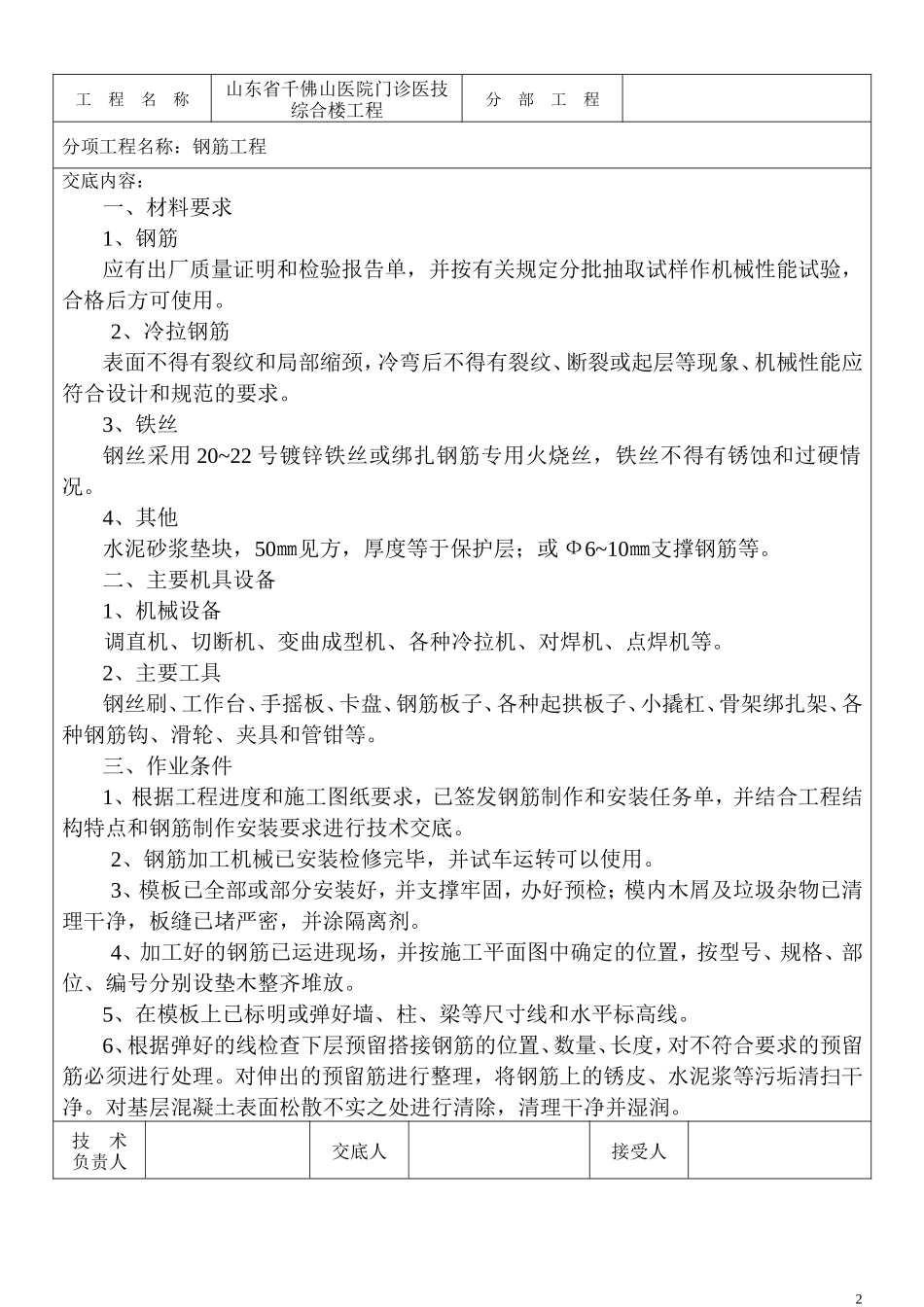

技 术 交 底 记 录 2004 年 07 月 日 鲁建 5――11工 程 名 称山东省千佛山医院门诊医技综合楼工程分 部 工 程分项工程名称：钢筋工程交底内容：一、材料要求1、钢筋应有出厂质量证明和检验报告单，并按有关规定分批抽取试样作机械性能试验，合格后方可使用。2、冷拉钢筋表面不得有裂纹和局部缩颈，冷弯后不得有裂纹、断裂或起层等现象、机械性能应符合设计和规范的要求。3、铁丝钢丝采用 20~22 号镀锌铁丝或绑扎钢筋专用火烧丝，铁丝不得有锈蚀和过硬情况。4、其他水泥砂浆垫块，50㎜见方，厚度等于保护层；或 Ф6~10㎜支撑钢筋等。二、主要机具设备1、机械设备调直机、切断机、变曲成型机、各种冷拉机、对焊机、点焊机等。2、主要工具钢丝刷、工作台、手摇板、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎架、各种钢筋钩、滑轮、夹具和管钳等。三、作业条件1、根据工程进度和施工图纸要求，已签发钢筋制作和安装任务单，并结合工程结构特点和钢筋制作安装要求进行技术交底。2、钢筋加工机械已安装检修完毕，并试车运转可以使用。3、模板已全部或部分安装好，并支撑牢固，办好预检；模内木屑及垃圾杂物已清理干净，板缝已堵严密，并涂隔离剂。4、加工好的钢筋已运进现场，并按施工平面图中确定的位置，按型号、规格、部位、编号分别设垫木整齐堆放。5、在模板上已标明或弹好墙、柱、梁等尺寸线和水平标高线。6、根据弹好的线检查下层预留搭接钢筋的位置、数量、长度，对不符合要求的预留筋必须进行处理。对伸出的预留筋进行整理，将钢筋上的锈皮、水泥浆等污垢清扫干净。对基层混凝土表面松散不实之处进行清除，清理干净并湿润。技 术负责人交底人接受人2技 术 交 底 记 录 2004 年 07 月 日 鲁建 5――1工 程 名 称山东省千佛山医院门诊医技综合楼工程分 部 工 程分项工程名称：钢筋工程交底内容：7、配合钢筋绑扎安装的脚手架已搭设。水平运输车辆和垂直运输机械已准备好，并进行检查和试车。四、施工操作工艺（一）柱子的钢筋绑扎1、绑扎时，按设计要求的箍筋间距和数量，先将箍筋按弯钩错开要求套在下层伸出的搭接筋上，再立起柱子钢筋，在搭接长度内与搭接筋绑好，绑扣不少于 3 个，绑扣向里，便于箍筋向上移动。如柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 45o，中间钢筋的弯钩应与模板成 90o。2、柱主筋绑扎接头的搭接长度按设计要求，03G101-1 和 GB50204-2002 要求进行施工。3、直径大于等于 16 的钢筋采用滚轧直螺纹连接，连接钢筋时必须用管钳拧紧，丝头外露不得多于一个完整丝头。接头的位置应相互错开，在受力钢筋直径 35 倍区段范围内（且不小于 500mm），接头的受力钢筋载面面积占受力钢筋总截南积百分率，受拉区不得超过 50%。具体要求详见 GB50204-2002。4、在立好的柱主钢筋上用粉笔标出箍筋间距，然后将套好的箍筋向上移置，由上往下宜用缠扣绑扎。5、箍筋应与主筋垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花或交错绑扎，但箍筋的平直部分与纵向钢筋交叉点可成梅花式交错扎牢，以防骨架歪斜。箍筋的接头（即弯钩叠合处）应沿柱子竖向交错布置，并位于箍筋与柱角主筋的交接点上，但在有交叉式箍筋的大截面柱子，其接头可位于箍筋与任何一根中间主筋的交接点上。在有抗震要求的地区，柱箍筋端头应弯成 135o，平直长技 术负责人交底人接受人3技 术 交 底 记 录 2004 年 07 月 日 鲁建 5――1工 程 名 称山东省千佛山医院门诊医技综合楼工程分 部 工 程分项工程名称：钢筋工程交底内容：度不小于 10d（d-箍筋直径，下同）。如箍筋采用搭接，搭接处应焊接，焊缝长度单面焊缝不小于 10d。柱基、柱顶、梁柱交接处，箍筋间距应按设计要求加密。6、下层柱的主筋露出楼面部分，宜用工具或柱箍将其收进一个柱筋直径，以利上层柱钢筋的搭接；当上下层柱截面有变化时，下层钢筋的伸出部分，必须在绑扎梁钢筋之前收缩准确，不宜在楼面混凝土浇筑后再扳动钢筋。7、框架梁、牛腿及柱帽中的钢筋，应放在柱的纵向钢筋内侧。8、柱筋控制保护层可用水泥砂浆垫...
