某学校综合教学楼施工技术交底--技术交底

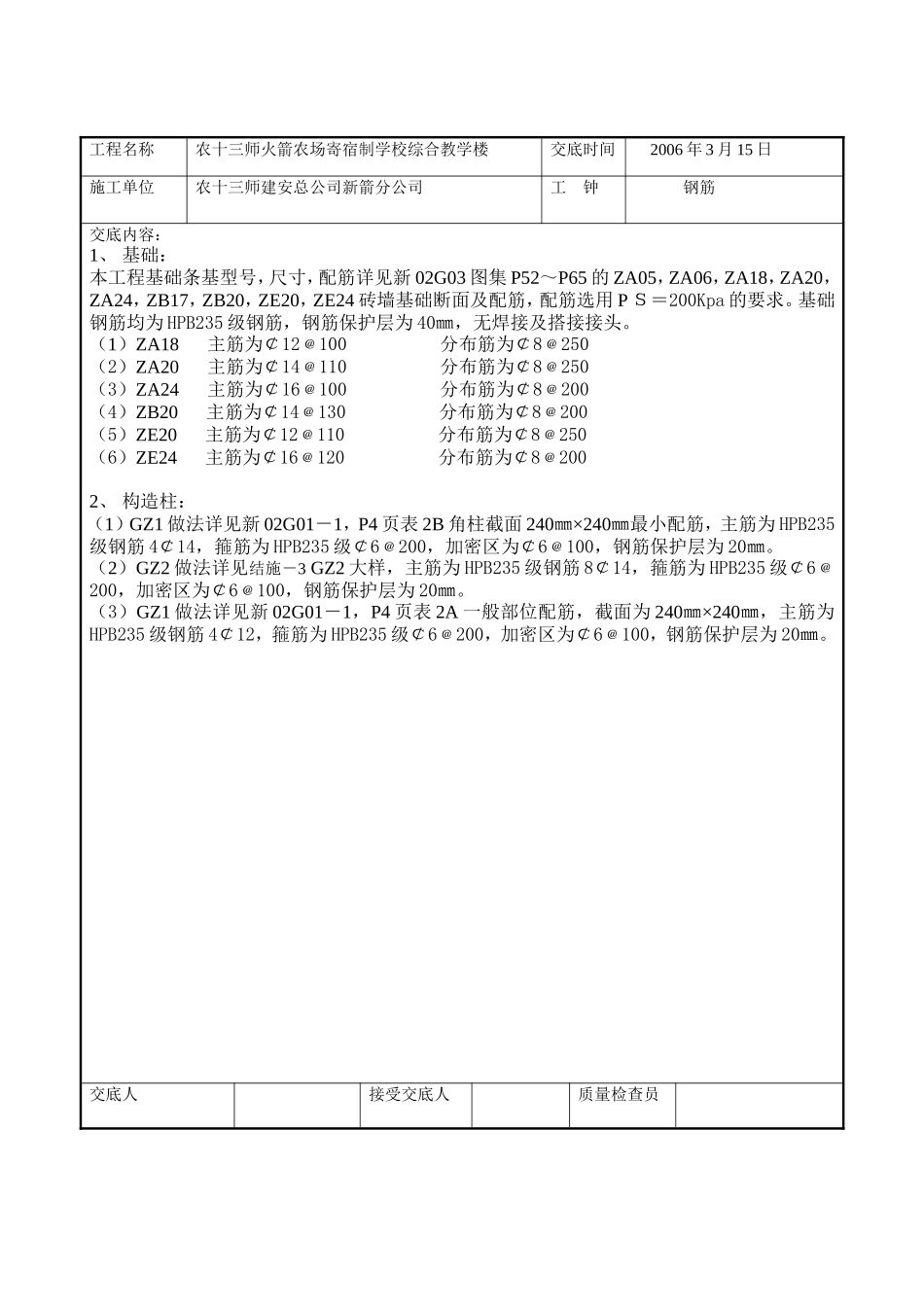

施工技术交底工程名称农十三师火箭农场寄宿制学校综合教学楼交底时间2006 年 3 月 15 日施工单位农十三师建安总公司新箭分公司工 钟钢筋交底内容：1、 基础：本工程基础条基型号，尺寸，配筋详见新 02G03 图集 P52～P65 的 ZA05，ZA06，ZA18，ZA20，ZA24，ZB17，ZB20，ZE20，ZE24 砖墙基础断面及配筋，配筋选用 P Ｓ＝200Kpa 的要求。基础钢筋均为 HPB235 级钢筋，钢筋保护层为 40㎜，无焊接及搭接接头。（1）ZA18 主筋为￠12﹫100 分布筋为￠8﹫250（2）ZA20 主筋为￠14﹫110 分布筋为￠8﹫250（3）ZA24 主筋为￠16﹫100 分布筋为￠8﹫200（4）ZB20 主筋为￠14﹫130 分布筋为￠8﹫200（5）ZE20 主筋为￠12﹫110 分布筋为￠8﹫250（6）ZE24 主筋为￠16﹫120 分布筋为￠8﹫2002、 构造柱：（1）GZ1 做法详见新 02G01－1，P4 页表 2B 角柱截面 240㎜×240㎜最小配筋，主筋为 HPB235级钢筋 4￠14，箍筋为 HPB235 级￠6﹫200，加密区为￠6﹫100，钢筋保护层为 20㎜。（2）GZ2 做法详见结施－3 GZ2 大样，主筋为 HPB235 级钢筋 8￠14，箍筋为 HPB235 级￠6﹫200，加密区为￠6﹫100，钢筋保护层为 20㎜。（3）GZ1 做法详见新 02G01－1，P4 页表 2A 一般部位配筋，截面为 240㎜×240㎜，主筋为HPB235 级钢筋 4￠12，箍筋为 HPB235 级￠6﹫200，加密区为￠6﹫100，钢筋保护层为 20㎜。交底人接受交底人质量检查员
