基础主体模板工程技术交底--技术交底

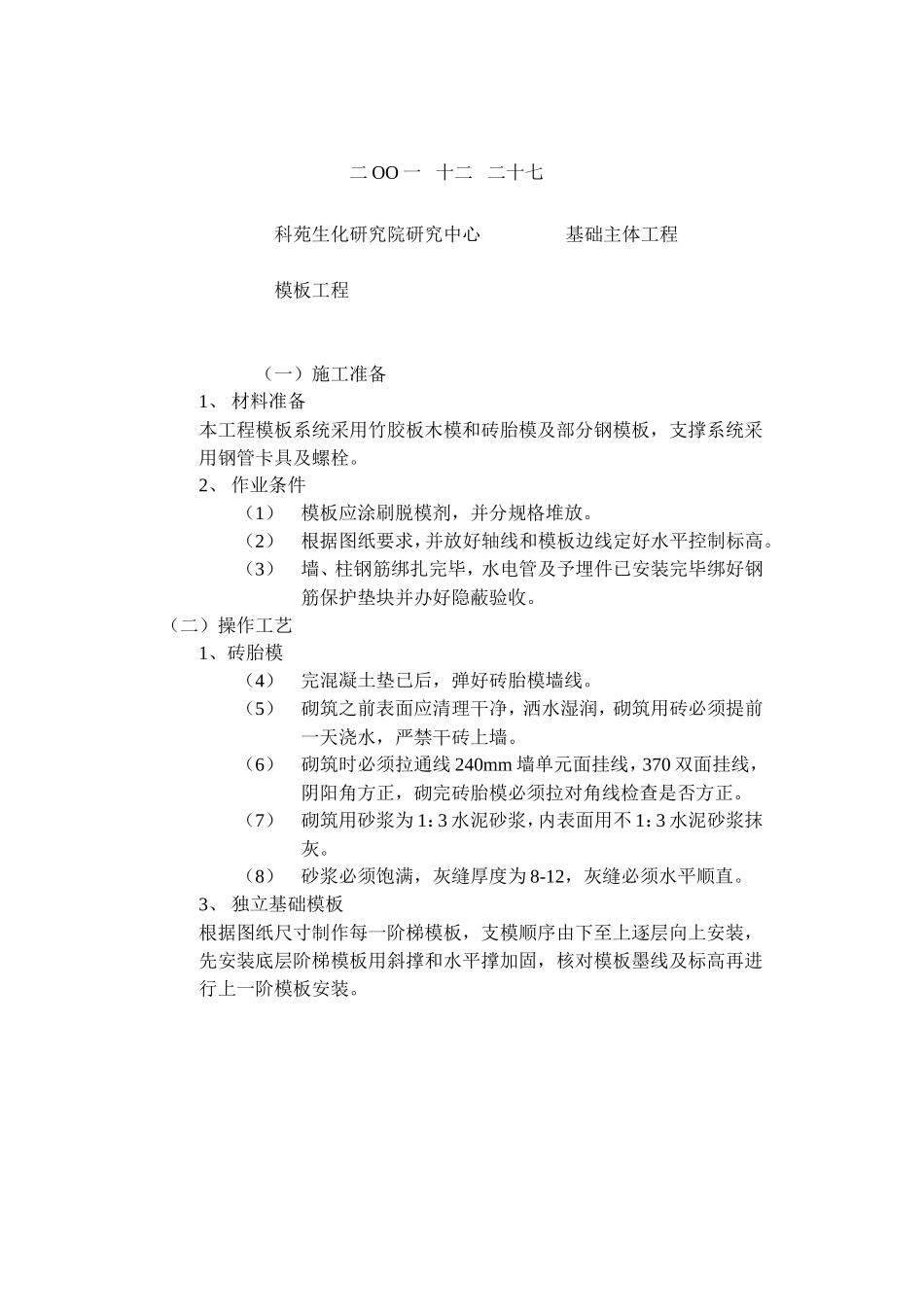

二 OO 一 十二 二十七科苑生化研究院研究中心 基础主体工程模板工程（一）施工准备1、 材料准备本工程模板系统采用竹胶板木模和砖胎模及部分钢模板，支撑系统采用钢管卡具及螺栓。2、 作业条件（1）模板应涂刷脱模剂，并分规格堆放。（2）根据图纸要求，并放好轴线和模板边线定好水平控制标高。（3）墙、柱钢筋绑扎完毕，水电管及予埋件已安装完毕绑好钢筋保护垫块并办好隐蔽验收。（二）操作工艺1、砖胎模（4）完混凝土垫已后，弹好砖胎模墙线。（5）砌筑之前表面应清理干净，洒水湿润，砌筑用砖必须提前一天浇水，严禁干砖上墙。（6）砌筑时必须拉通线 240mm 墙单元面挂线，370 双面挂线，阴阳角方正，砌完砖胎模必须拉对角线检查是否方正。（7）砌筑用砂浆为 1：3 水泥砂浆，内表面用不 1：3 水泥砂浆抹灰。（8）砂浆必须饱满，灰缝厚度为 8-12，灰缝必须水平顺直。3、 独立基础模板根据图纸尺寸制作每一阶梯模板，支模顺序由下至上逐层向上安装，先安装底层阶梯模板用斜撑和水平撑加固，核对模板墨线及标高再进行上一阶模板安装。二 OO 一 十二 二十七科苑生化研究院研究中心 基础主体工程模板工程2、剪力墙模板（1）按图纸要求放好剪力墙轴线，基层清理干净。（2）模板的缝隙用胶带内贴好，以防漏浆。（3）每隔 40 设置一对拉螺栓，螺栓每端用三型卡外加两个螺冒固定。3、柱模板（1）按图纸尺寸制作柱侧模板后，用钢管加固好模板以后，校正柱子的垂直度及柱顶的对角线。（2）安装柱箍：柱箍间距为 500 左右，柱边超过 700 以上的必须设置柱中穿心螺栓，螺栓的直径为 Φ12，间距为 4003、梁模板安装（1）在柱子上弹出轴线、梁位置和水平线。（2）梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉好线找平，跨中梁底应按设计要求起拱。（3）梁下支柱支承在基土上时，应对基土平整夯实，满足承载力要求，并加木垫板，确保混凝土在浇筑过程中不会发生支顶下沉。（4）当梁高超过 700 时必须加穿梁螺栓加固，螺栓直径为 Φ12，间距为800。（5）模板的缝隙用胶带贴好，以防漏浆。4、楼面模板（1）根据模板的排列图架设支柱和龙骨。支柱与龙骨的间距为 1 米大龙骨间距为 0．8 米，小龙骨间距为 0．5 米。支柱排列要考虑通道。（2）底层地面应夯实，并铺垫脚板。采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。各层支柱间的水平杆和剪刀撑要认真加强。（3）通线调节支柱的高度，将大龙骨找平，架设小龙骨。（4）铺模板时可从四周铺起，在中间收口。（5）楼面模板铺完后，应认真检察支架是否牢固，模板梁面、板面应清扫干净。二 OO 一 十二 二十七科苑生化研究中心 基础主体工程模板工程（三）质量标准1．保证项目（1）模板及其支架必须有足够的强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。如安装在基土上，基土必须坚实并有排水措施。2．基本项目(1)模板接缝宽度应符合以下规定： 不大于 1.5mm （2）模板与混凝土的接触面应清理干净，并采取防粘结措施。每件（处）板的模板上粘浆和漏涂隔离剂累计面积应符合以下规定。不大于 1000mm23．允许偏差模板安装的允许偏差应符合表 6—1 规定。二 OO 一 十二 二十七科苑生化研究中心 基础主体工程模板工程模 板 安 装 允 许 偏 差允许偏差项目项 目允许偏差高层框架1轴 线位 移基 础53柱、墙、梁 2标高+2-53截 面尺 寸基 础±10柱、墙、梁+2-54每层垂直度35相邻两板表面高低差26表面平整度57预埋钢板中心线位移38预埋管预留孔中心线位移39预 埋螺 栓中心线位移2外露长度+10-010预留洞中心线位移10截面内部尺寸+10-0二 OO 一 十二 二十七科苑生化研究中心 基础主体工程模板工程（四）施工注意事项1．避免工程质量通病（1）模板安装前，先检查模板的质量，不符质量标准的不得投入使用。（2）基础模板1） 带形基础要防止沿基础通长方向，模板上口不直，宽度不够，下口陷入混凝土内，拆模时上段混凝土缺损，底部钉模不牢的现象。措施：a．模板应有足够的强度和刚度，支模时垂直度要准确。模板上口应钉木带，以控制...
