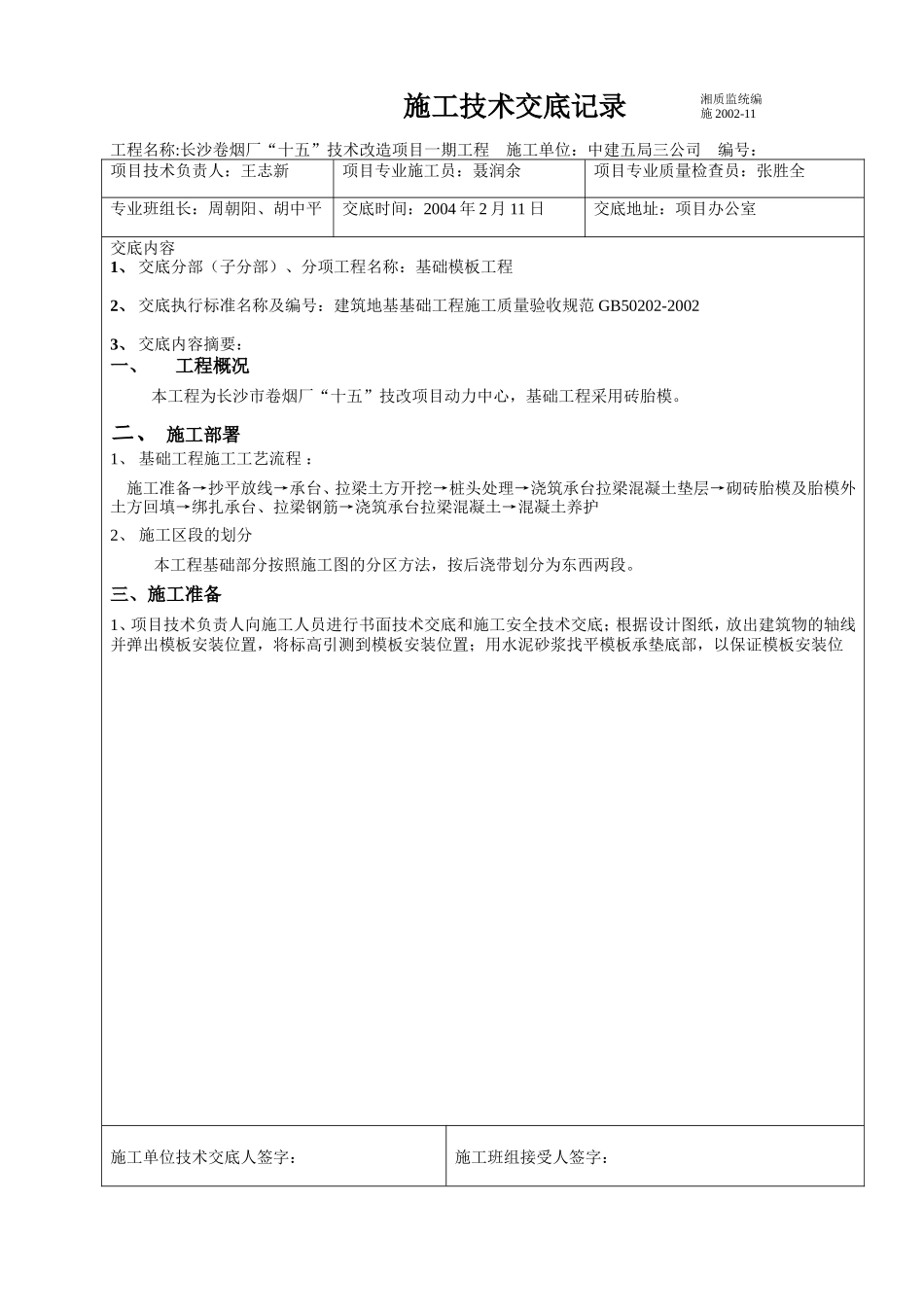

施工技术交底记录 湘质监统编施 2002-11 工程名称:长沙卷烟厂“十五”技术改造项目一期工程 施工单位：中建五局三公司 编号：项目技术负责人：王志新项目专业施工员：聂润余项目专业质量检查员：张胜全专业班组长：周朝阳、胡中平交底时间：2004 年 2 月 11 日交底地址：项目办公室交底内容1、 交底分部（子分部）、分项工程名称：基础模板工程2、 交底执行标准名称及编号：建筑地基基础工程施工质量验收规范 GB50202-20023、 交底内容摘要：一、工程概况本工程为长沙市卷烟厂“十五”技改项目动力中心，基础工程采用砖胎模。二、 施工部署1、 基础工程施工工艺流程 ： 施工准备→抄平放线→承台、拉梁土方开挖→桩头处理→浇筑承台拉梁混凝土垫层→砌砖胎模及胎模外土方回填→绑扎承台、拉梁钢筋→浇筑承台拉梁混凝土→混凝土养护2、 施工区段的划分 本工程基础部分按照施工图的分区方法，按后浇带划分为东西两段。三、施工准备1、项目技术负责人向施工人员进行书面技术交底和施工安全技术交底；根据设计图纸，放出建筑物的轴线并弹出模板安装位置，将标高引测到模板安装位置；用水泥砂浆找平模板承垫底部，以保证模板安装位施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录 湘质监统编施 2002-11 工程名称:长沙卷烟厂“十五”技术改造项目一期工程 施工单位：中建五局三公司 编号：项目技术负责人：湛裕勤项目专业施工员：夏浩军项目专业质量检查员：刘加强专业班组长：周朝阳、陈雄怀交底时间：2003 年 11 月 20 日交底地址：项目办公室交底内容：置正确，防止模板底部漏浆；2、支模材料：采用 920mm×1920mm×18mm 竹胶合板、1220×2440×12 木胶合模板、背枋采用 60×80 杉木枋，使用前全部须过刨。φ12 对拉螺栓、蝴蝶扣(配套螺帽)、φ48×3.5 钢管，扣件（十字扣、活动扣、接头扣）、早拆头 3000 个、脱模济（水济）。砖胎模材料：粘土砖、水泥、中砂、水、3、主要机具：平刨机、木工必要工具、用具包括手提锯、刨子等。砂浆搅拌机、大铲、托线板、线坠、钢卷尺、灰桶、小线、铁抹子、筛子等。四、施工工艺1、砖胎模：承台及地梁(拉梁)采用砖胎模。砖台模采用 Mu10 红砖、M5.0 水泥砂浆砌筑，厚 240mm，内侧用 1:3 水泥砂浆抹 20mm 厚，外侧回填夯实。组织一个 80 人的泥工班组进行砖胎模的施工。施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录 湘质监统编施 2002-11 工程名称:长沙卷烟厂“十五”技术改造项目一期工程 施工单位：中建五局三公司 编号：项目技术负责人：湛裕勤项目专业施工员：夏浩军项目专业质量检查员：刘加强专业班组长：周朝阳、陈雄怀交底时间：2003 年 11 月 20 日交底地址：项目办公室交底内容：2、杯形基础的杯芯模板采用木模板，用木板和木档根据杯口尺寸钉成一个整体，为便于脱模，在芯模上口设吊环。杯芯模两侧钉上轿杠，搁置于砖胎模上口，并在基坑壁钉木桩固定。3、电梯井地坑墙体模板采用单面覆模竹胶合板面板、60×80 杉木枋、钢管扣件、穿墙螺杆、蝴蝶卡的支撑加固体系。对拉螺杆从双排钢管间穿过，间距 600×600mm，螺杆采用 φ14 螺杆，中间加焊 70×70 厚 2mm 的钢板止水片（如图所示），拆模后，从混凝土面割掉螺杆。4、地坑模板接缝控制模板制作时保证几何尺寸精确，拼缝严密，材质一致，模板面板拼缝隙高差、宽度应≤1mm，模板间接缝高差、宽度≤2mm。模板接缝处理要严密。模板接缝采用专用海绵条粘结，以防漏浆。模板脱模剂应采用吸水率适中的无色的轻机油。5、模板周转次数严格控制，周转三次后全面检修。五、质量标准2、主控项目a. 安装现浇的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上、下层支架的立柱应对准，并设垫板。施工单位技术交底人签字：施工班组接受人签字：施工技术交底记录 湘质监统编施 2002-11 工程名称:长沙卷烟厂“十五”技术改造项目一期工程 施工单位：中建五局三公司 编号：项目技术负责人：湛裕勤项目专业施工员：夏浩军项目专业质量检查员：刘加强专业班组长：周...
