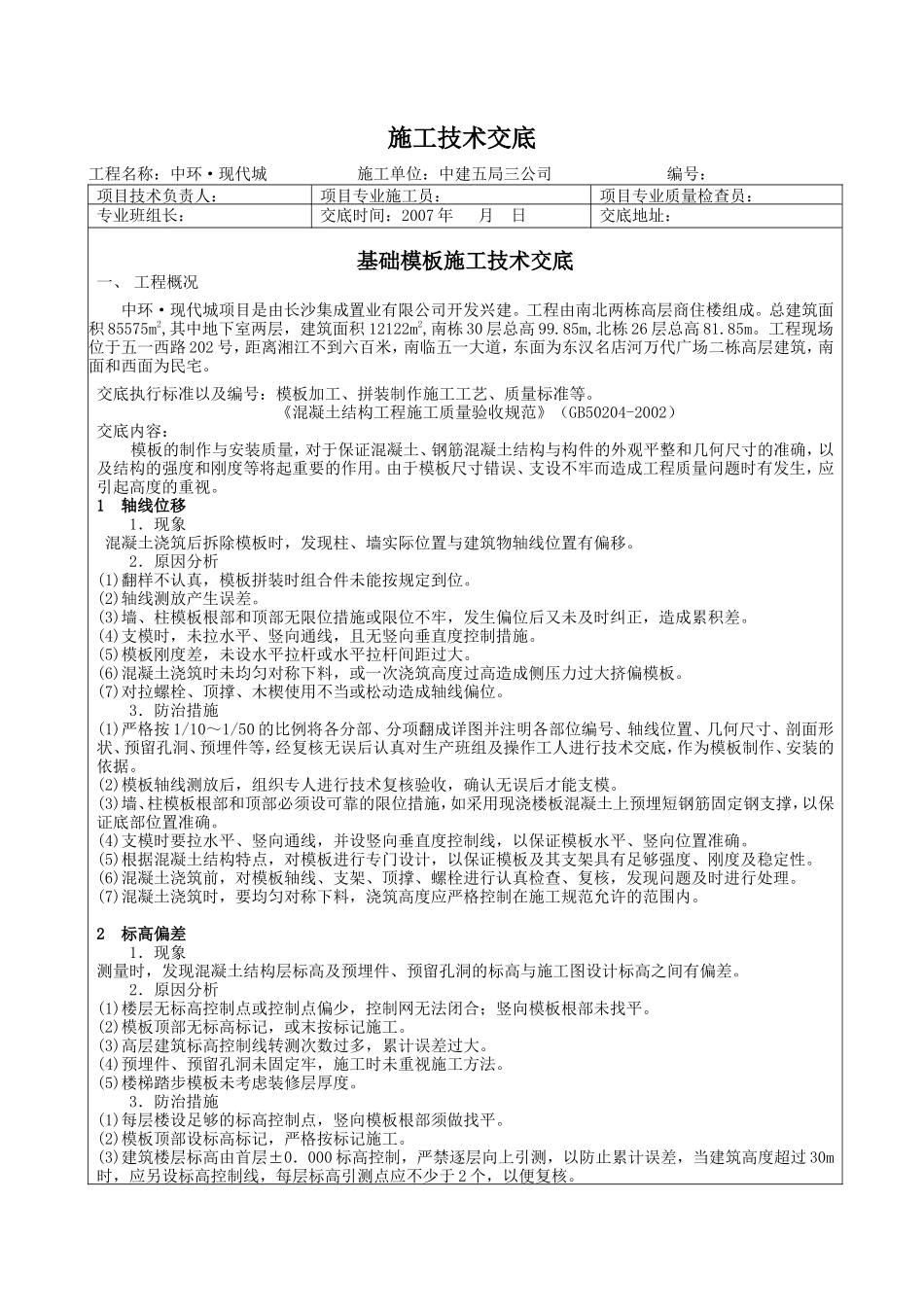

施工技术交底工程名称：中环·现代城 施工单位：中建五局三公司 编号：项目技术负责人：项目专业施工员： 项目专业质量检查员： 专业班组长： 交底时间：2007 年 月 日交底地址：基础模板施工技术交底一、 工程概况中环·现代城项目是由长沙集成置业有限公司开发兴建。工程由南北两栋高层商住楼组成。总建筑面积 85575m2,其中地下室两层，建筑面积 12122m2,南栋 30 层总高 99.85m,北栋 26 层总高 81.85m。工程现场位于五一西路 202 号，距离湘江不到六百米，南临五一大道，东面为东汉名店河万代广场二栋高层建筑，南面和西面为民宅。交底执行标准以及编号：模板加工、拼装制作施工工艺、质量标准等。《混凝土结构工程施工质量验收规范》（GB50204-2002）交底内容：模板的制作与安装质量，对于保证混凝土、钢筋混凝土结构与构件的外观平整和几何尺寸的准确，以及结构的强度和刚度等将起重要的作用。由于模板尺寸错误、支设不牢而造成工程质量问题时有发生，应引起高度的重视。1 轴线位移 1．现象 混凝土浇筑后拆除模板时，发现柱、墙实际位置与建筑物轴线位置有偏移。 2．原因分析(1)翻样不认真，模板拼装时组合件未能按规定到位。(2)轴线测放产生误差。(3)墙、柱模板根部和顶部无限位措施或限位不牢，发生偏位后又未及时纠正，造成累积差。(4)支模时，未拉水平、竖向通线，且无竖向垂直度控制措施。(5)模板刚度差，未设水平拉杆或水平拉杆间距过大。(6)混凝土浇筑时未均匀对称下料，或一次浇筑高度过高造成侧压力过大挤偏模板。(7)对拉螺栓、顶撑、木楔使用不当或松动造成轴线偏位。 3．防治措施(1)严格按 1/10～1/50 的比例将各分部、分项翻成详图并注明各部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等，经复核无误后认真对生产班组及操作工人进行技术交底，作为模板制作、安装的依据。(2)模板轴线测放后，组织专人进行技术复核验收，确认无误后才能支模。(3)墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定钢支撑，以保证底部位置准确。(4)支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确。(5)根据混凝土结构特点，对模板进行专门设计，以保证模板及其支架具有足够强度、刚度及稳定性。(6)混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查、复核，发现问题及时进行处理。(7)混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。 2 标高偏差 1．现象测量时，发现混凝土结构层标高及预埋件、预留孔洞的标高与施工图设计标高之间有偏差。 2．原因分析(1)楼层无标高控制点或控制点偏少，控制网无法闭合；竖向模板根部未找平。(2)模板顶部无标高标记，或末按标记施工。(3)高层建筑标高控制线转测次数过多，累计误差过大。(4)预埋件、预留孔洞未固定牢，施工时未重视施工方法。(5)楼梯踏步模板未考虑装修层厚度。 3．防治措施(1)每层楼设足够的标高控制点，竖向模板根部须做找平。(2)模板顶部设标高标记，严格按标记施工。(3)建筑楼层标高由首层±0．000 标高控制，严禁逐层向上引测，以防止累计误差，当建筑高度超过 30m时，应另设标高控制线，每层标高引测点应不少于 2 个，以便复核。(4)预埋件及预留孔洞，在安装前应与图纸对照，确认无误后准确固定在设计位置上，必要时用电焊或套框等方法将其固定，在浇筑混凝土时，应沿其周围分层均匀浇筑，严禁碰击和振动预埋件与模板。(5)楼梯踏步模板安装时应考虑装修层厚度。 3 结构变形 1．现象 拆模后发现混凝土柱、梁、墙出现鼓凸、缩颈或翘曲现象。 2.原因分析 (1)支撑及围檩间距过大，模板刚度差。 (2)组合小钢模，连接件未按规定设置，造成模板整体性差。 (3)墙模板无对拉螺栓或螺栓间距过大，螺栓规格过小。 (4)竖向承重支撑在地基土上未夯实，未垫平板，也无排水措施，造成文承部分地基下沉。 (5)门窗洞口内模间对撑不牢固，易在混凝土振捣时模板被挤偏。(6)梁、柱模板卡具间距过大，或未夹紧模板，或对拉螺栓配备数量不足，以致局部模板无法承受混凝土振捣时产生的侧...
