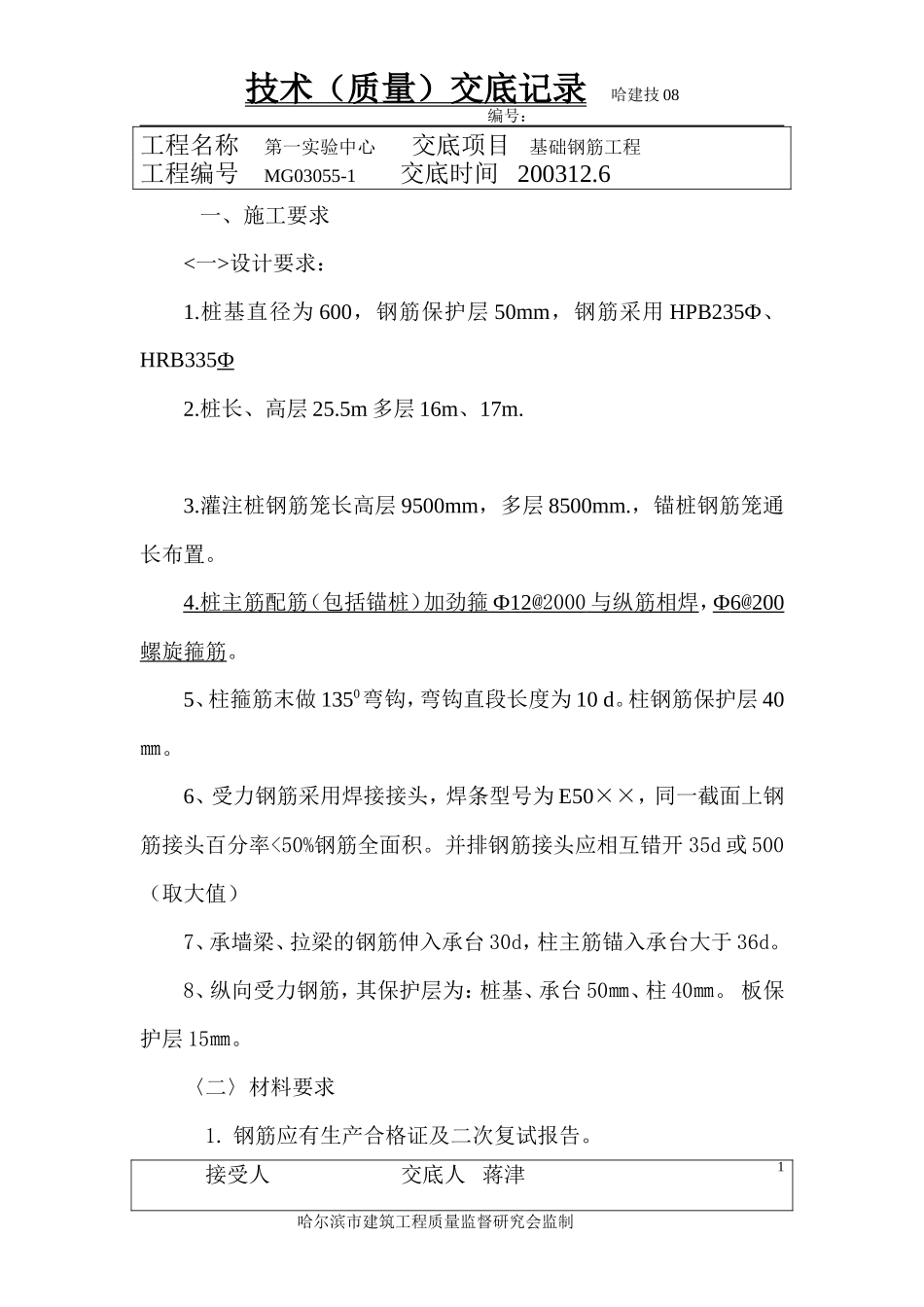

技术（质量）交底记录 哈建技 08编号：工程名称 第一实验中心 交底项目 基础钢筋工程工程编号 MG03055-1 交底时间 200312.6 一、施工要求<一>设计要求：1.桩基直径为 600，钢筋保护层 50mm，钢筋采用 HPB235Ф、HRB335Ф2.桩长、高层 25.5m 多层 16m、17m.3.灌注桩钢筋笼长高层 9500mm，多层 8500mm.，锚桩钢筋笼通长布置。4. 桩主筋配筋（包括锚桩）加劲箍 Ф 12 @2000 与纵筋相焊 ，Ф 6 @ 200 螺旋箍筋。5、柱箍筋末做 1350弯钩，弯钩直段长度为 10 d。柱钢筋保护层 40㎜。6、受力钢筋采用焊接接头，焊条型号为 E50××，同一截面上钢筋接头百分率<50%钢筋全面积。并排钢筋接头应相互错开 35d 或 500（取大值）7、承墙梁、拉梁的钢筋伸入承台 30d，柱主筋锚入承台大于 36d。8、纵向受力钢筋，其保护层为：桩基、承台 50㎜、柱 40㎜。 板保护层 15㎜。〈二〉材料要求1. 钢筋应有生产合格证及二次复试报告。接受人 交底人 蒋津 哈尔滨市建筑工程质量监督研究会监制1技术（质量）交底记录 哈建技 08编号：工程名称 第一实验中心 交底项目 基础钢筋工程工程编号 MG03055-1 交底时间 200312.62. 钢筋应平直，无损伤，表面不得有裂纹，油污，颗粒状或片状老锈。3. 钢筋加工过程中发生脆断，焊接性能不良或力学性不正常时，应对该批钢筋进行检查。〈三〉钢筋配料钢筋在弯曲或弯钩时其长度会发生变化，在配料中不能直接按设计图中尺寸下料，应考虑砼保护层，钢筋弯曲形状，弯钩等规定，再按图中尺寸计算其下料长度。〈四〉钢筋制作与安装1.一般规定1）钢筋的制作与安装应在前一项工程检查合格后进行。2）砼浇注前应进行钢筋隐蔽验收。2.钢筋加工1)受力钢筋的弯钩和弯折应符合下列规定：①.HPB235 级钢筋末端应作 180 度弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3倍。②.设计要求钢筋末端需作 135 度弯钩，HRB335 级钢筋的弯弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直部分长度应符合设计要求。接受人 交底人 蒋津 哈尔滨市建筑工程质量监督研究会监制2技术（质量）交底记录 哈建技 08编号：工程名称 第一实验中心 交底项目 基础钢筋工程工程编号 MG03055-1 交底时间 200312.6③.钢筋做不大于 90 度的弯折时，弯折处的弯弧内直径不应小于钢筋直径的 5 倍。2)除焊接封闭式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：①.箍筋弯钩的弯弧内直径除应满足钢筋电阻点焊的规定外，尚应不小于受力钢筋直径。②.箍筋弯钩的弯折角度：因有抗震要求，应为 1350。③.箍筋弯后平直部分长度：因有抗震要求，不应小于箍筋直径的10 倍。3）钢筋宜采用机械调直，当采用冷拉法，冷拉率 HPB235 不大于4%，HRB335、冷拉率不大于 1%。检查数量，按每工作班同一类型钢筋，同一加工设备抽查不应小于 3 件。4）钢筋加工的形状、尺寸应符合设计要求，其偏差应符合下表的规定。钢筋加工的允许偏差项目允许偏差（mm）受力钢筋长度方向全长的净尺寸+10弯起钢筋的弯折位置+20箍筋内净尺寸+53、钢筋连接接受人 交底人 蒋津 哈尔滨市建筑工程质量监督研究会监制3技术（质量）交底记录 哈建技 08编号：工程名称 第一实验中心 交底项目 基础钢筋工程工程编号 MG03055-1 交底时间 200312.61）纵向受力钢筋的连接方式应符合设计要求。2）钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍。3）受力钢筋采用焊接接头时，设置在同一构件内的接头宜相互错开。4）机械连接接头及焊接接头连接区段的长度为 35 倍 d（d 为纵向受力钢筋的较大直径）且不小于 500mm。 同一连接区段内，纵向受力钢筋的接头面积百分率应符合下列规定：①在受拉区不宜大于 50%。②接头不宜设置在框架梁端、柱端的箍筋加密区。4、钢筋的绑扎1）同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，...
