钢筋制安作业指导书--技术交底

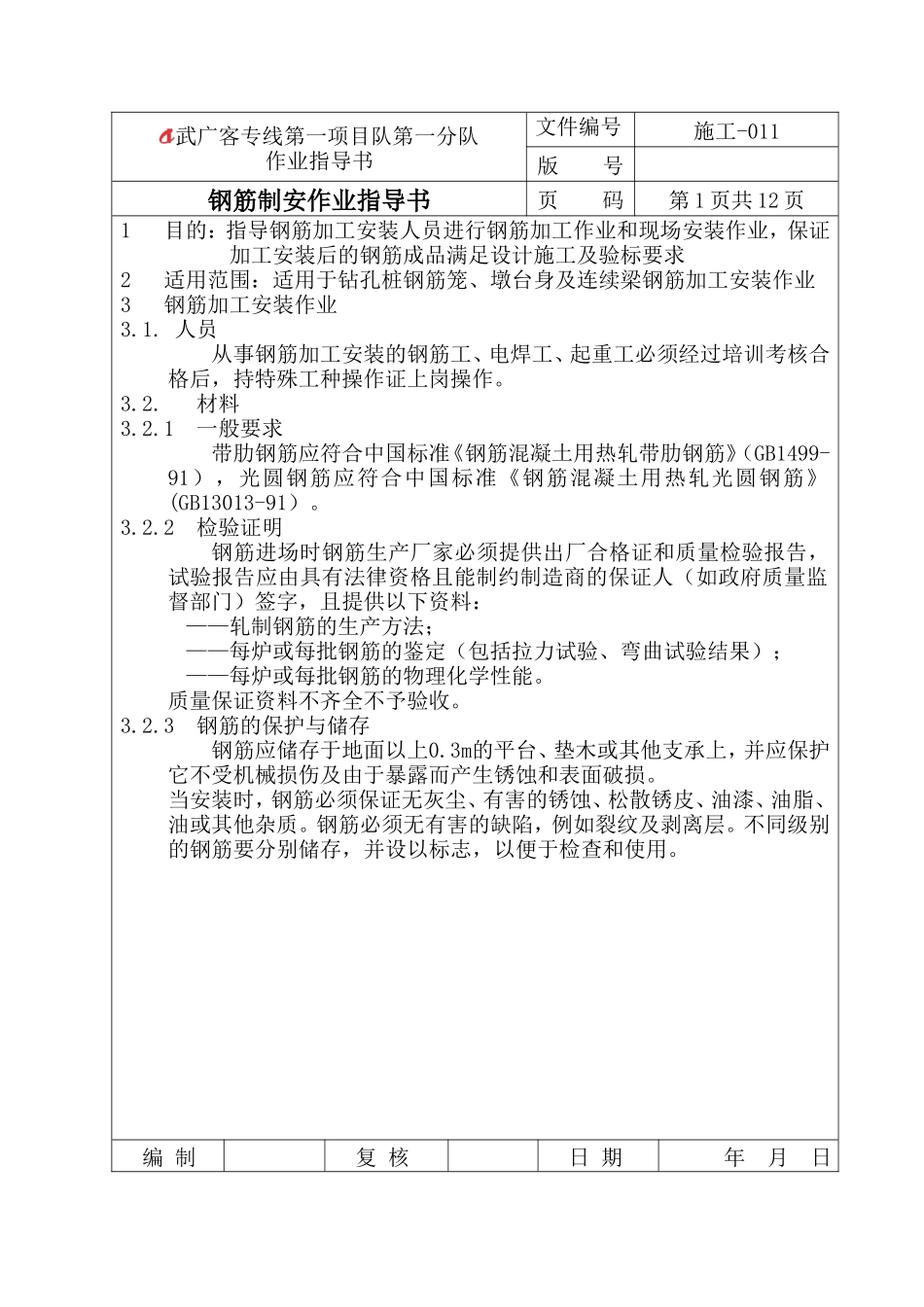

武广客专线第一项目队第一分队作业指导书文件编号施工-011版 号钢筋制安作业指导书页 码第 1 页共 12 页1 目的：指导钢筋加工安装人员进行钢筋加工作业和现场安装作业，保证加工安装后的钢筋成品满足设计施工及验标要求2 适用范围：适用于钻孔桩钢筋笼、墩台身及连续梁钢筋加工安装作业3 钢筋加工安装作业3.1. 人员从事钢筋加工安装的钢筋工、电焊工、起重工必须经过培训考核合格后，持特殊工种操作证上岗操作。3.2. 材料3.2.1 一般要求带肋钢筋应符合中国标准《钢筋混凝土用热轧带肋钢筋》（GB1499-91），光圆钢筋应符合中国标准《钢筋混凝土用热轧光圆钢筋》(GB13013-91）。3.2.2 检验证明钢筋进场时钢筋生产厂家必须提供出厂合格证和质量检验报告，试验报告应由具有法律资格且能制约制造商的保证人（如政府质量监督部门）签字，且提供以下资料：——轧制钢筋的生产方法；——每炉或每批钢筋的鉴定（包括拉力试验、弯曲试验结果）；——每炉或每批钢筋的物理化学性能。质量保证资料不齐全不予验收。3.2.3 钢筋的保护与储存钢筋应储存于地面以上0.3m的平台、垫木或其他支承上，并应保护它不受机械损伤及由于暴露而产生锈蚀和表面破损。当安装时，钢筋必须保证无灰尘、有害的锈蚀、松散锈皮、油漆、油脂、油或其他杂质。钢筋必须无有害的缺陷，例如裂纹及剥离层。不同级别的钢筋要分别储存，并设以标志，以便于检查和使用。编 制复 核日 期 年 月 日武广客专线第一项目队第一分队作业指导书文件编号施工-011版 号钢筋制安作业指导书页 码第 2 页共 12 页3.2.4 识别标志在检验以前，每批钢筋应具有易识别的标签。标签上标明制造商试验号及批号，或者其他识别该批钢筋的证明。3.2.5 试样及试验提供钢筋时必须有工厂质量合格证书，否则不得使用于工程中。当钢筋直径超过12mm时，应进行机械性能及可焊性性能试验。进场后的钢筋每批（同一规格、同一炉号，重量不超过60t）内任选三根钢筋各截取一组试样，每组3个试件，一个试件用于拉力试验（屈服强度、抗拉强度及延伸率），一个试件用于冷弯试验，一个试件用于可焊性试验。焊接接头的力学性能检验以同级别、同规格、同接头型式和同一焊工完成的每200个接头为一批。如果有一个试件试验失败或不符合规范要求，另取两倍数量的试样重做各项试验．在第二次试验中，若有一项指标不符合要求，则该批钢筋即为不合格。3.3 机具设备每个钢筋加工场配备一套如下钢筋加工机具设备钢筋切断机：1 台； 钢筋弯曲机：2 台；钢筋对焊机：1 台； 交流电焊机：12 台；3.4 钢筋加工制作3.4.1 钢筋下料应先切掉钢材外观有缺陷的部分。不带弯钩的钢筋下料长度误差为±15mm，带弯钩及弯折钢筋下料长度误差为±1d（d为钢筋直径），注意图纸标注尺寸系指钢筋轴线中心到中心的尺寸，钢筋端部带有弯钩者，其标注尺寸系自弯钩外皮切线与钢筋轴线交点算。3.4.2 钢筋的加工应符合设计、技术交底要求。当设计、技术交底未提出要求时，应符合下列规定：⑴ 受拉热轧光圆钢筋的末端应作 180°弯钩，其弯曲直径 dm不得小编 制复 核日 期 年 月 日武广客专线第一项目队第一分队作业指导书文件编号施工-011版 号钢筋制安作业指导书页 码第 3 页共 12 页于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段（图3.4.2-1）。⑵ 受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段（图3.4.2-2 ）。⑶ 弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）（图3.4.2-3）。⑷ 用光圆钢筋制成的箍筋，其末端应作不小于90°的弯钩，有抗震等特殊要求的结构应作135°或180°的弯钩（图3.4.2-4）；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。图 3.4.2-1 180○弯钩 图 3.4.2 -2 直角形弯钩图 3.4.2-3 弯起钢筋 图 3.4.2-4 箍筋末端弯钩编 制复 核日...
