钢筋加工与安装施工技术交底记录--技术交底

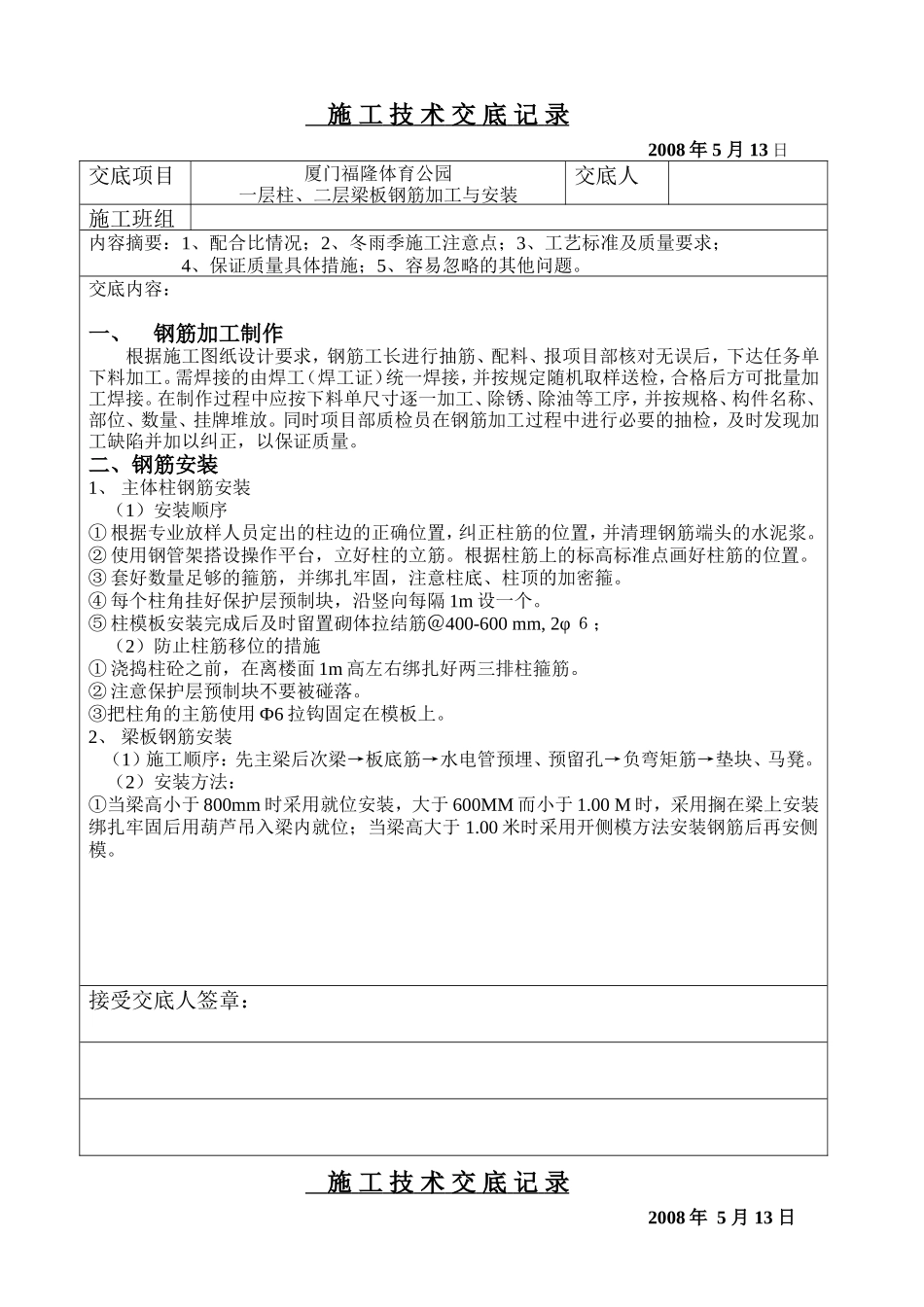

施 工 技 术 交 底 记 录 2008 年 5 月 13 日交底项目厦门福隆体育公园一层柱、二层梁板钢筋加工与安装交底人施工班组内容摘要：1、配合比情况；2、冬雨季施工注意点；3、工艺标准及质量要求；4、保证质量具体措施；5、容易忽略的其他问题。交底内容：一、钢筋加工制作根据施工图纸设计要求，钢筋工长进行抽筋、配料、报项目部核对无误后，下达任务单下料加工。需焊接的由焊工（焊工证）统一焊接，并按规定随机取样送检，合格后方可批量加工焊接。在制作过程中应按下料单尺寸逐一加工、除锈、除油等工序，并按规格、构件名称、部位、数量、挂牌堆放。同时项目部质检员在钢筋加工过程中进行必要的抽检，及时发现加工缺陷并加以纠正，以保证质量。二、钢筋安装1、 主体柱钢筋安装（1）安装顺序① 根据专业放样人员定出的柱边的正确位置，纠正柱筋的位置，并清理钢筋端头的水泥浆。② 使用钢管架搭设操作平台，立好柱的立筋。根据柱筋上的标高标准点画好柱筋的位置。③ 套好数量足够的箍筋，并绑扎牢固，注意柱底、柱顶的加密箍。④ 每个柱角挂好保护层预制块，沿竖向每隔 1m 设一个。⑤ 柱模板安装完成后及时留置砌体拉结筋＠400-600 mm, 2φ ６；（2）防止柱筋移位的措施① 浇捣柱砼之前，在离楼面 1m 高左右绑扎好两三排柱箍筋。② 注意保护层预制块不要被碰落。③把柱角的主筋使用 Ф6 拉钩固定在模板上。2、 梁板钢筋安装（1）施工顺序：先主梁后次梁→板底筋→水电管预埋、预留孔→负弯矩筋→垫块、马凳。（2）安装方法：①当梁高小于 800mm 时采用就位安装，大于 600MM 而小于 1.00 M 时，采用搁在梁上安装绑扎牢固后用葫芦吊入梁内就位；当梁高大于 1.00 米时采用开侧模方法安装钢筋后再安侧模。接受交底人签章： 施 工 技 术 交 底 记 录 2008 年 5 月 13 日交底项目厦门福隆体育公园一层柱、二层梁板钢筋加工与安装交底人施工班组内容摘要：1、配合比情况；2、冬雨季施工注意点；3、工艺标准及质量要求；4、保证质量具体措施；5、容易忽略的其他问题。交底内容：（接上页）②箍筋：弯钩成 135 度，平直段 10d，且把节头交错设置，相互错开，悬臂梁箍头接在梁底并错开。③纵筋：核对梁编号、尺寸后穿入箍筋，注意梁纵筋穿入支座时与柱纵筋、箍筋的多层钢筋交接，在安装中带来一定难度，所以应特别加以注意。即在梁纵筋绑扎前柱箍筋逐层按间距放置于梁内位置上，待梁筋就位后绑扎柱接头箍筋。④当梁主筋水平锚固不能满足规范要求时，沿端节点外侧向下弯折，经弯折后的垂直长度应不少于 15d。⑤梁纵筋搭接处理：梁面筋在梁跨中 1／3 区段处，且避开梁端箍筋加密处，梁底主筋在支座处且应满足锚固要求。支座负弯矩筋不宜有接头，若必须设置时应避开梁端加密区。梁面主筋，负弯矩筋搭接数量应符合规范要求，受拉区：绑扎 25%，电焊 50%。⑥板筋安装顺序：清理杂物→分出底筋间距→排筋绑扎固定→水电安装→垫保护层预制块→板负弯矩筋安装。⑦班组配合：为避免水、电预埋工序交叉影响钢筋位置准确，在底板钢筋完成到一定工作面时，水电工序及时插入预埋铺设，若碰到钢筋过密使管道无法穿过时应与钢筋班组协调，直至会同设计单位处理解决。切勿乱撬乱断钢筋，影响结构受力。由于工序交叉，班组之间互相配合，做到工期、质量、安全三不误。⑧梯板、梯梁钢筋安装亦同上述施工方法施工。3、钢筋安装中的质量保证措施：①踏筋：是钢筋安装和砼施工中的“通病”。质量保证措施主要有：a．提高质量意识，共同保护安装好的钢筋，尽量避免在负弯矩筋上行走；b．工艺上先安装底板筋，待水、电预埋、预留工序完毕后施工负弯矩筋；c．技术上措施，绑扎是铁丝交错满扎，必要时增设马凳，并②点焊固定；d 浇砼时派专人看筋，及时调整“错位”钢筋。柱纵筋因施工导致位置不准确。采取措施有：a．技术措施：安装时在纵筋根部用水平筋 Ф12在两侧焊接固定和柱头点焊固定，防止振捣砼时移位。b．看护：砼施工时派专人看护，及时校核其轴线位置的准确性，在砼未初凝前及时调整到正确位置。③梁柱交接处加密箍安装。由于设计抗震要...
