钢筋工程绑扎及安装工程技术交底--技术交底

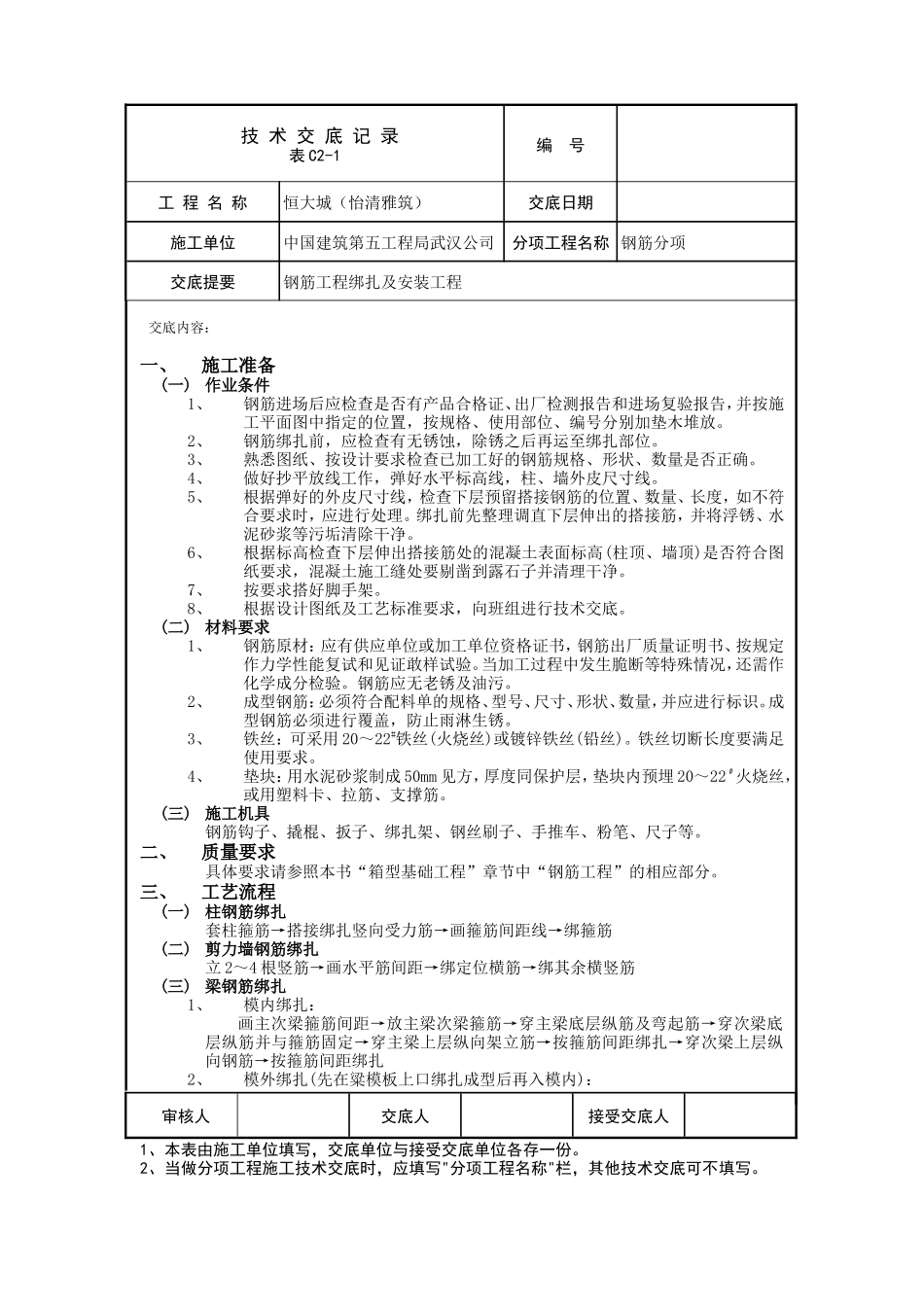

技 术 交 底 记 录表 C2-1编 号工 程 名 称恒大城（怡清雅筑）交底日期施工单位中国建筑第五工程局武汉公司分项工程名称 钢筋分项交底提要钢筋工程绑扎及安装工程交底内容：一、施工准备(一)作业条件1、钢筋进场后应检查是否有产品合格证、出厂检测报告和进场复验报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。2、钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。3、熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。4、做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。5、根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将浮锈、水泥砂浆等污垢清除干净。6、根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求，混凝土施工缝处要剔凿到露石子并清理干净。7、按要求搭好脚手架。8、根据设计图纸及工艺标准要求，向班组进行技术交底。(二)材料要求1、钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书、按规定作力学性能复试和见证敢样试验。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。2、成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。成型钢筋必须进行覆盖，防止雨淋生锈。3、铁丝：可采用 20～22#铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝切断长度要满足使用要求。4、垫块：用水泥砂浆制成 50mm 见方，厚度同保护层，垫块内预埋 20～22﹟火烧丝，或用塑料卡、拉筋、支撑筋。(三)施工机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。二、质量要求具体要求请参照本书“箱型基础工程”章节中“钢筋工程”的相应部分。三、工艺流程(一)柱钢筋绑扎套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋(二)剪力墙钢筋绑扎立 2～4 根竖筋→画水平筋间距→绑定位横筋→绑其余横竖筋(三)梁钢筋绑扎1、模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎2、模外绑扎(先在粱模板上口绑扎成型后再入模内)： 审核人交底人 接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 技 术 交 底 记 录表 C2-1编 号工 程 名 称恒大城（怡清雅筑）交底日期施工单位中国建筑第五工程局武汉公司分项工程名称 钢筋分项交底提要钢筋工程绑扎及安装工程交底内容：画箍筋间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋一穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎→抽出横杆落骨架于模板内(四)板钢筋绑扎清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋(五)楼梯钢筋绑扎划位置线→绑主筋→绑分布筋→绑踏步筋四、操作工艺(一)柱钢筋绑扎1、套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成 45°，中间钢筋的弯钩应与模板成 90°。2、搭接绑扎竖向受力筋；柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求时，应按表 2-13 采用。表 2-13 纵向受拉钢筋的最小搭接长度表钢筋类型混凝土强度等级C15C20～C25C30～C35≥C40光圆钢筋HPB235 级45d35d30d25d带肋钢筋HRB335 级55d45d35d30dHRB400 级、RRB400 级—55d40d35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。3、柱竖向筋采用机械或焊接连接时，按规范要求同一段面 50%接头位置。第一步接头距楼板面大于 500mm 且大于 H/6，不在箍筋加密区。4、画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。5、柱箍筋绑扎： 审核人交底人 接受交底人1、...
