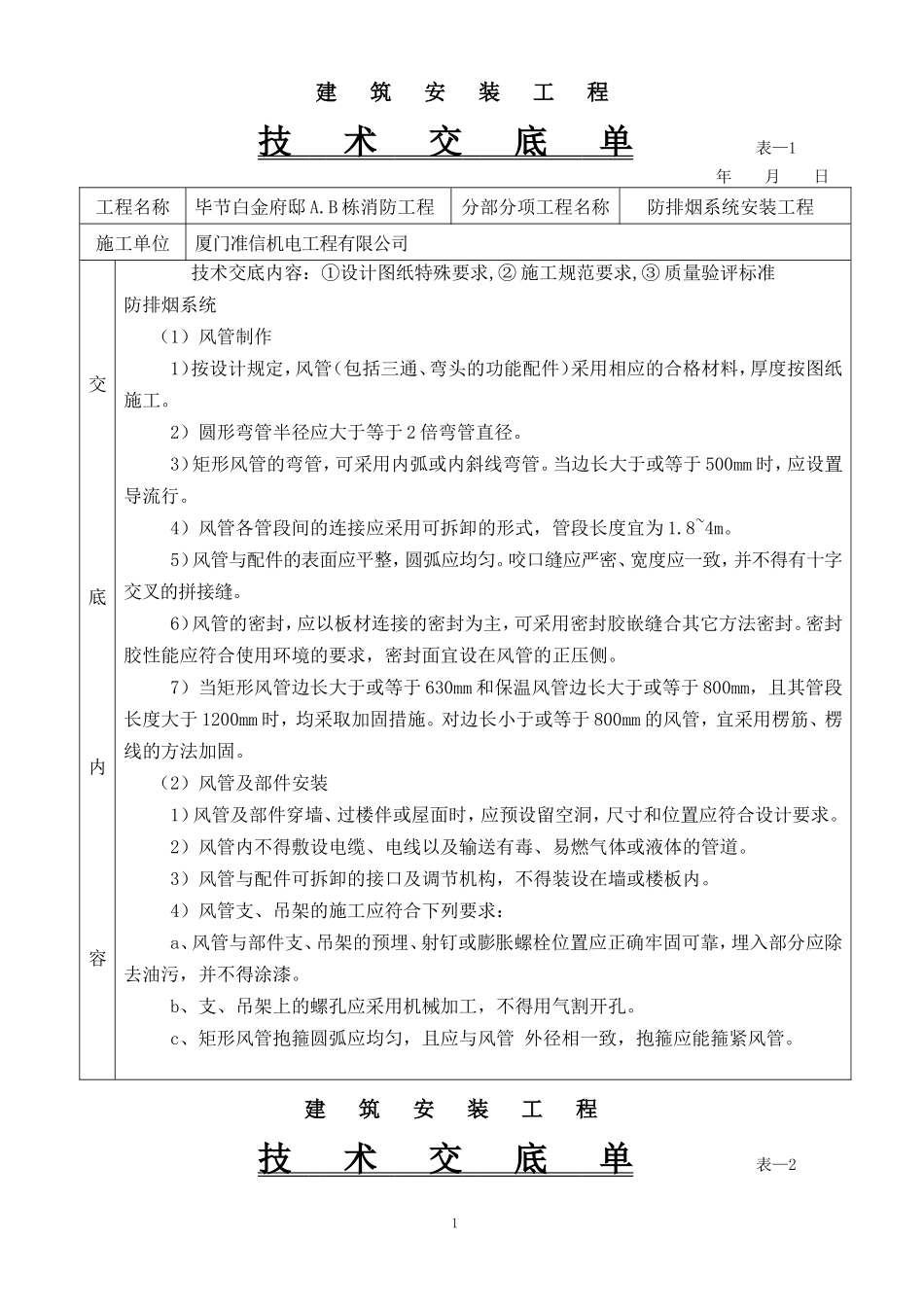

建 筑 安 装 工 程技 术 交 底 单 表—1 年 月 日 建 筑 安 装 工 程技 术 交 底 单 表—2 1工程名称毕节白金府邸 A.B 栋消防工程分部分项工程名称防排烟系统安装工程施工单位厦门准信机电工程有限公司交底内容技术交底内容：①设计图纸特殊要求,② 施工规范要求,③ 质量验评标准防排烟系统（1）风管制作 1）按设计规定，风管（包括三通、弯头的功能配件）采用相应的合格材料，厚度按图纸施工。 2）圆形弯管半径应大于等于 2 倍弯管直径。 3）矩形风管的弯管，可采用内弧或内斜线弯管。当边长大于或等于 500mm 时，应设置导流行。 4）风管各管段间的连接应采用可拆卸的形式，管段长度宜为 1.8~4m。 5）风管与配件的表面应平整，圆弧应均匀。咬口缝应严密、宽度应一致，并不得有十字交叉的拼接缝。 6）风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝合其它方法密封。密封胶性能应符合使用环境的要求，密封面宜设在风管的正压侧。 7）当矩形风管边长大于或等于 630mm 和保温风管边长大于或等于 800mm，且其管段长度大于 1200mm 时，均采取加固措施。对边长小于或等于 800mm 的风管，宜采用楞筋、楞线的方法加固。（2）风管及部件安装1）风管及部件穿墙、过楼伴或屋面时，应预设留空洞，尺寸和位置应符合设计要求。2）风管内不得敷设电缆、电线以及输送有毒、易燃气体或液体的管道。3）风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。4）风管支、吊架的施工应符合下列要求：a、风管与部件支、吊架的预埋、射钉或膨胀螺栓位置应正确牢固可靠，埋入部分应除去油污，并不得涂漆。b、支、吊架上的螺孔应采用机械加工，不得用气割开孔。c、矩形风管抱箍圆弧应均匀，且应与风管 外径相一致，抱箍应能箍紧风管。工程名称毕节白金府邸 A.B 栋消防工程分部分项工程名称防排烟系统安装工程施工单位厦门准信机电工程有限公司 交底内容技术交底内容：①设计图纸特殊要求,② 施工规范要求,③ 质量验评标准5）风管安装时应及时进行支、吊架的固定和调整，其位置应正确、受力应均匀。6）支、吊架不得设置在风口、阀门、检查门及自控机构处，吊杆不宜直接固定在法兰上。7）风管支、吊架的间距，如设计无要求，应符合下列规定： a、风管水平安装，直径边长尺寸小于 400mm，间距不应大于 4m；大于或等于 400，间距大于 3m。b、风管垂直安装，间距不应大于 4m，每根立管的固定件不应少于 2 个。8）悬吊的风管与部件应设置防止摆动的固定点。9）法兰垫片的材质，当设计无要求时，可按下列规定：10）连接法兰的螺栓应均匀拧紧，其螺母应在同一侧。11）明装风管水平安装，水平度的偏差不应大于 20mm。明装风管垂直安装，垂直度的偏差，每米不应大于 2mm，总偏差不应大于 20mm。 12）排烟阀（排烟口）及手控安装（包括预埋导管）的位置应符合设计要求，预埋管不应有死弯及瘪陷；排烟阀安装后应做动作试验，手动、电动操作应灵敏、可靠，阀板关闭时应严密。13）止回阀宜安装在风机的压出管段上，开启方向必须与气流方向一致14）风口的安装，风口与通风管的连接应严密、牢固；边框与建筑装饰面帖实，外表面应平整不变形，调节应灵活。风口水平安装，水平度的偏差不应大于 3/1000；风口垂直安装，垂直度偏差不应大于 2/1000。（3）风机的检查和安装1）风机的开箱检查应符合下列要求；a、应按设备装箱单清点风机的零件、部件合配件应齐全；b、核对设备的主要安装尺寸，并应与设计相符合； 建 筑 安 装 工 程技 术 交 底 单 表—3 2工程名称毕节白金府邸 A.B 栋消防工程分部分项工程名称防排烟系统安装工程施工单位厦门准信机电工程有限公司交底内容技术交底内容：①设计图纸特殊要求,② 施工规范要求,③ 质量验评标准 c、风机外露部分各加工面应无锈蚀，转子的叶轮和轴颈、齿轮的齿面和齿轮轴的轴颈等主要零件、部件的重要部位应无碰伤和明显变形；d、整体出厂的风机、进气口和排气口应有盖板遮盖、并应防潮，防止尘土和杂物进入。a）、整体出厂的风机搬运和吊装时，绳索不得捆绑在转子和机壳伤盖或轴...
