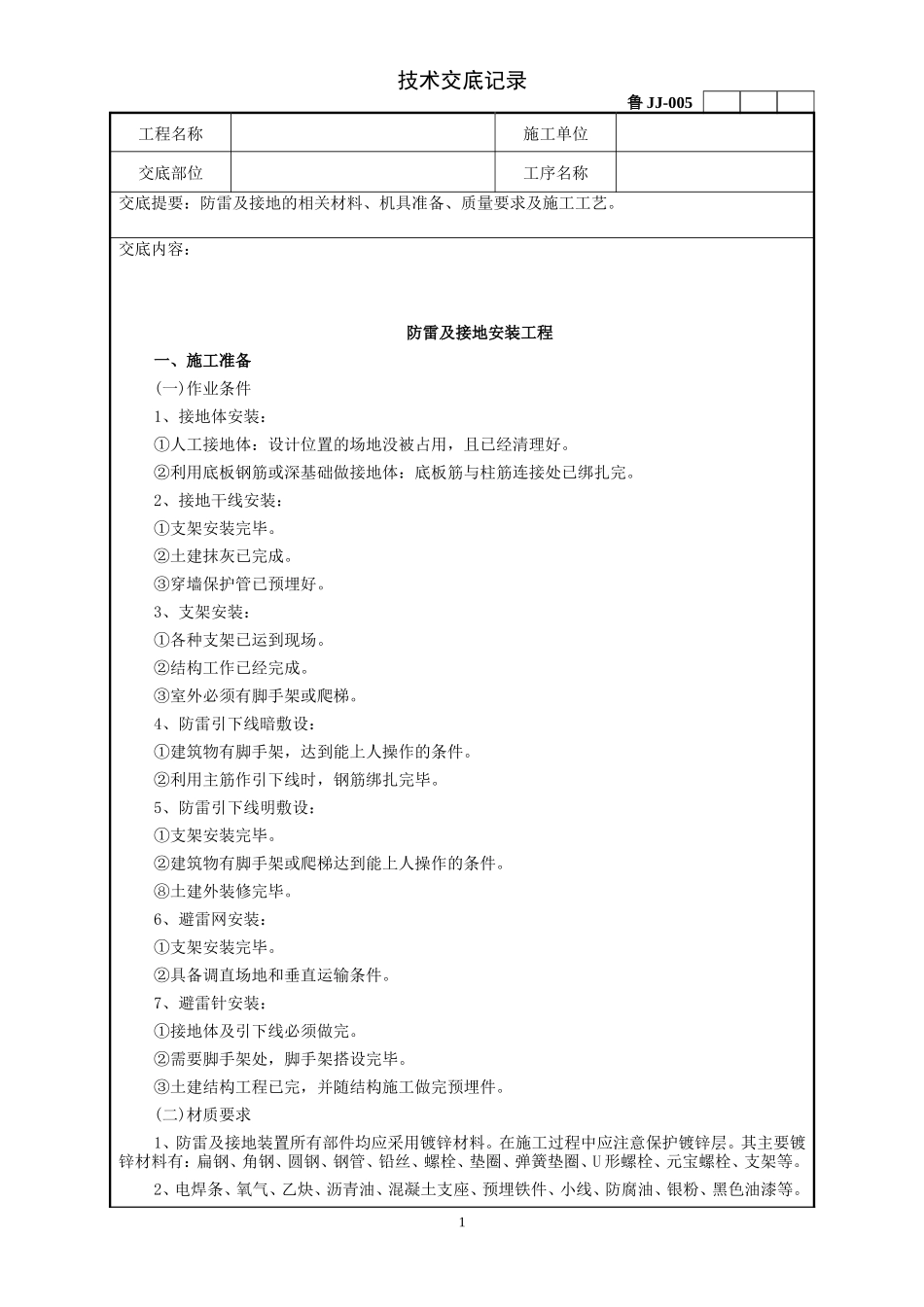

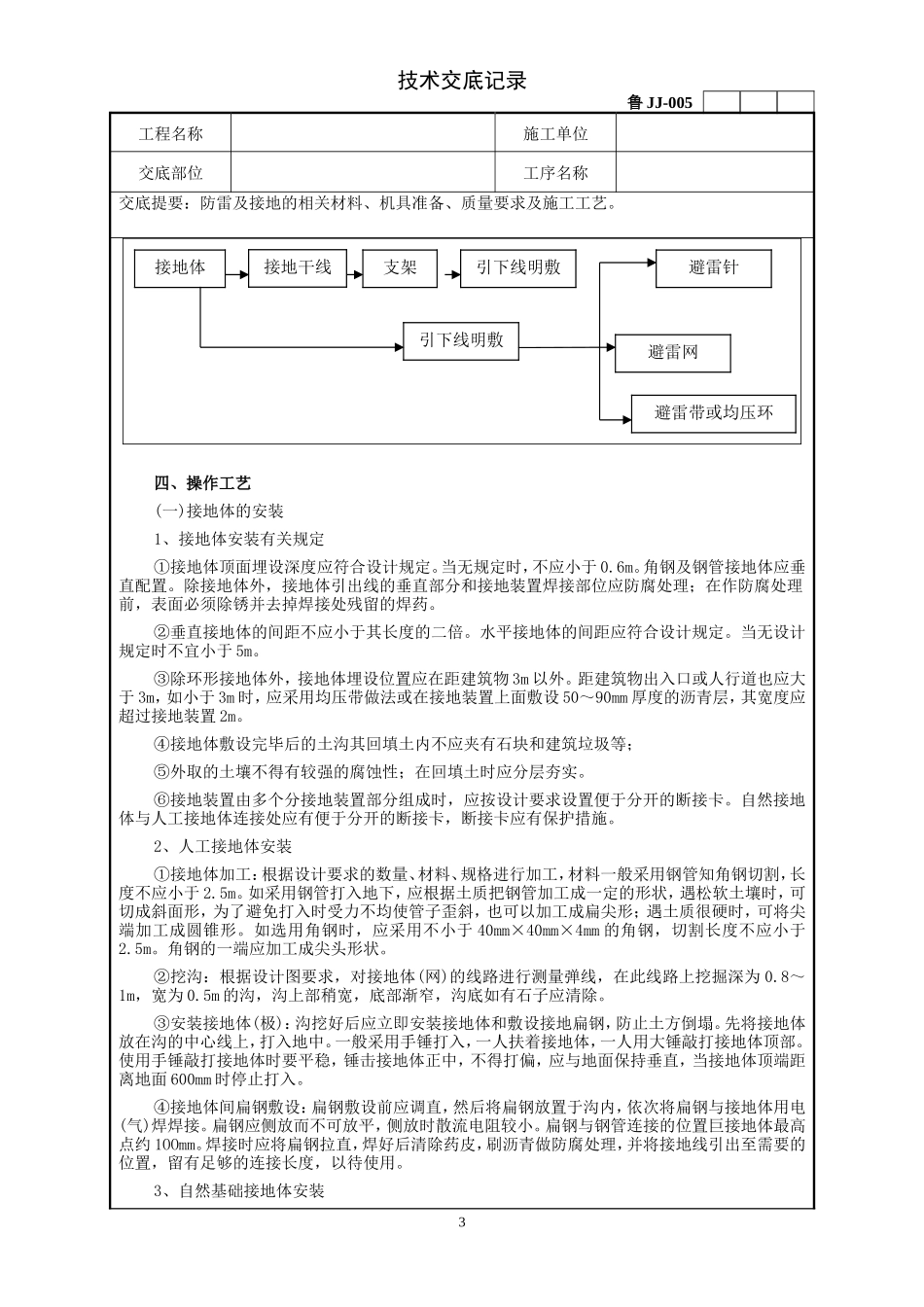

技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：防雷及接地的相关材料、机具准备、质量要求及施工工艺。交底内容：防雷及接地安装工程一、施工准备(一)作业条件1、接地体安装：①人工接地体：设计位置的场地没被占用，且已经清理好。②利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。2、接地干线安装：①支架安装完毕。②土建抹灰已完成。③穿墙保护管已预埋好。3、支架安装：①各种支架已运到现场。②结构工作已经完成。③室外必须有脚手架或爬梯。4、防雷引下线暗敷设：①建筑物有脚手架，达到能上人操作的条件。②利用主筋作引下线时，钢筋绑扎完毕。5、防雷引下线明敷设：①支架安装完毕。②建筑物有脚手架或爬梯达到能上人操作的条件。⑧土建外装修完毕。6、避雷网安装：①支架安装完毕。②具备调直场地和垂直运输条件。7、避雷针安装：①接地体及引下线必须做完。②需要脚手架处，脚手架搭设完毕。③土建结构工程已完，并随结构施工做完预埋件。(二)材质要求1、防雷及接地装置所有部件均应采用镀锌材料。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。1技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：防雷及接地的相关材料、机具准备、质量要求及施工工艺。(三)工器具1、常用电工工具：手锤、钢锯、压力案子、大锤。2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。二、质量要求1、主控项目(1)人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。(2)测试接地装置的接地电阻值必须符合设计要求。(3)防雷接地的人工接地装置的接地干线埋设，经人行通道处理地深度不应小于 1m，且应采取均压措施或在其上方铺设卵石或沥青地面。(4)接地模块顶面埋深不应小于 0.6m，接地模块间距不应小于模块长度的 3-5 倍。接地模块埋设基坑，一般为模块外形尺寸的 1.2～1.4 倍，且在开挖深度内详细记录地层情况。(5)接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。2、一般项目(1)当设计无要求时，接地装置顶面埋设深度不应小于 0.6m。圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1)扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；2)圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；3)圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；4)扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴 3／4 钢管表面，上下两侧施焊；5)除埋设在混凝土中的焊接接头外，有防腐措施。(2)当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合下表的规定：最小允许规格、尺寸种类、规格及单位敷设位置及使用类翘地上地下室内室外交流电流回路直流电流回路圆钢直径(mm)681012扁钢截面(mm2)50100100100厚度 mm)3446角钢厚度(mm)22.546钢管管壁厚度(mm)2.52.53.54.5（3）接地模块应集中引线，用干线将接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于 2 处。三、工艺流程2技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：防雷及接地的相关材料、机具准备、质量要求及施工工艺。四、操作工艺(一)接地体的安装1、接地体安装有关规定①接地体顶面埋设深度应符合设计规定。当无规定时，不应小于 0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。②垂直接地体的间距不应小于其长度的二倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于 5m。③除环形接地体外，接地体埋设位置应在距建筑物 3m 以外。距建筑物出入口或人行道也应大于 3m，如小于 3m 时，应...
