筏板基础模板工程技术、安全交底--技术交底

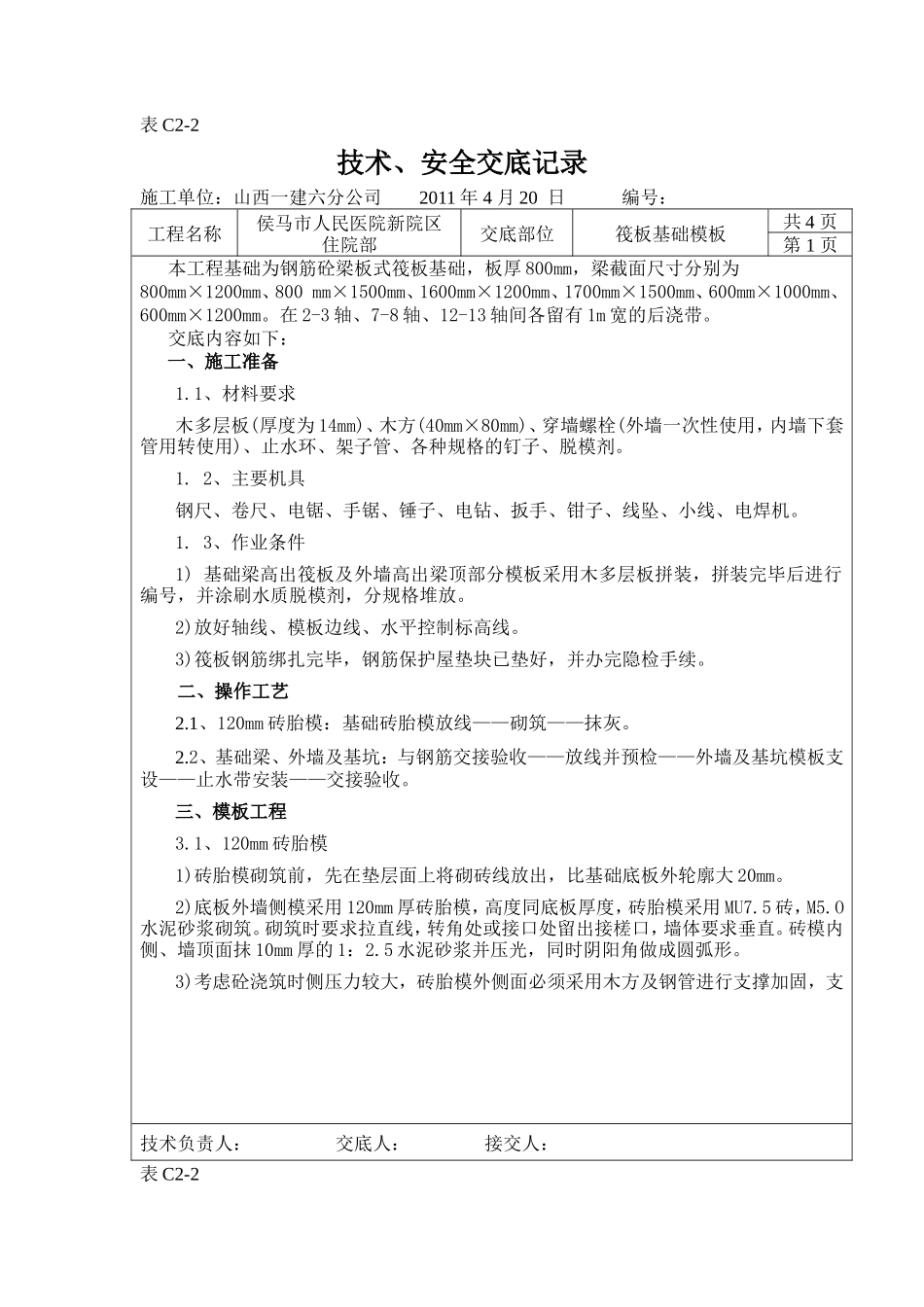

表 C2-2技术、安全交底记录施工单位：山西一建六分公司 2011 年 4 月 20 日 编号：工程名称侯马市人民医院新院区住院部交底部位筏板基础模板 共 4 页第 1 页本工程基础为钢筋砼梁板式筏板基础，板厚 800mm，梁截面尺寸分别为800mm×1200mm、800 mm×1500mm、1600mm×1200mm、1700mm×1500mm、600mm×1000mm、600mm×1200mm。在 2-3 轴、7-8 轴、12-13 轴间各留有 1m 宽的后浇带。交底内容如下：一、施工准备1.1、材料要求木多层板(厚度为 14mm)、木方(40mm×80mm)、穿墙螺栓(外墙一次性使用，内墙下套管用转使用)、止水环、架子管、各种规格的钉子、脱模剂。1. 2、主要机具钢尺、卷尺、电锯、手锯、锤子、电钻、扳手、钳子、线坠、小线、电焊机。1. 3、作业条件1) 基础梁高出筏板及外墙高出梁顶部分模板采用木多层板拼装，拼装完毕后进行编号，并涂刷水质脱模剂，分规格堆放。2)放好轴线、模板边线、水平控制标高线。3)筏板钢筋绑扎完毕，钢筋保护屋垫块已垫好，并办完隐检手续。二、操作工艺2.1、120mm 砖胎模：基础砖胎模放线——砌筑——抹灰。2.2、基础梁、外墙及基坑：与钢筋交接验收——放线并预检——外墙及基坑模板支设——止水带安装——交接验收。三、模板工程3.1、120mm 砖胎模1)砖胎模砌筑前，先在垫层面上将砌砖线放出，比基础底板外轮廓大 20mm。2)底板外墙侧模采用 120mm 厚砖胎模，高度同底板厚度，砖胎模采用 MU7.5 砖，M5.O水泥砂浆砌筑。砌筑时要求拉直线，转角处或接口处留出接槎口，墙体要求垂直。砖模内侧、墙顶面抹 10mm 厚的 1：2.5 水泥砂浆并压光，同时阴阳角做成圆弧形。3)考虑砼浇筑时侧压力较大，砖胎模外侧面必须采用木方及钢管进行支撑加固，支技术负责人： 交底人： 接交人：表 C2-2技术、安全交底记录施工单位：山西一建六分公司 2011 年 4 月 20 日 编号：工程名称侯马市人民医院新院区住院部交底部位筏板基础模板 共 4 页第 2 页撑间距不大于 1.5m。3.2、集水坑、电梯井模板1)模板板面由 14mm 厚木多层板拼装成筒状，内衬两道木方(40mm×80mm)，并钉成一个整体，配模的板面保证表面平整、尺寸准确、接缝严密。2)模板组装好后进行编号。安装时用塔吊将模板初步就位，然后根据位置线加水平和斜向支撑进行加固，并调整模板位置，使模板的垂直度、刚度、截面尺寸符合要求。3.3、基础梁高出筏板及外墙高出梁顶部分模板1)高出部分模板采用 14mm 厚木多层板事先拼装而成，外绑两道水平向木方(40mm×80mm)。2)用小线拉外墙通长水平线，保证截面尺寸为，将配好的模板就位，用架子管、扣件和对拉螺杆进行加固。3)模板固定完毕后拉通线检查板面顺直。四、质量标准4.1、模板安装4.1.1、模板安装应满足下列要求：1）模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；2）模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；3）浇筑混凝土前，模板内的杂物应清理干净；4.1.2、用作模板的地坪、胎模应平整，不得产生影响构件质量的下沉、裂缝、起砂或起鼓。4.1.3、固定在模板上的预埋件、预留孔和预留洞均不得遗漏，且应安装牢固，其偏差应符合下表的规定：技术负责人： 交底人： 接交人：表 C2-2技术、安全交底记录施工单位：山西一建六分公司 2011 年 4 月 20 日 编号：工程名称侯马市人民医院新院区住院部交底部位筏板基础模板 共 4 页第 3 页预埋件和预留孔洞的允许偏差项目允许偏差(mm)预埋钢板中心线位置3预埋管、预留孔中心线位置3插筋中心线位置5外露长度+10,0预埋螺栓中心线位置2外露长度+10，O预留洞中心线位置10尺寸+10，04.1.4、现浇结构模板安装的偏差应符合下表规定：现浇结构模板安装的允许偏差项目允许偏差(m)轴线位置5截面尺寸基础±1O梁+4，-5相邻两板表面高低差2表面平整度5注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。4.1.5 在涂刷模板隔离剂时，不得沾污钢筋和混凝土接搓处。4.2、模板拆除4.2.1 后浇带模板的拆除和支顶应按施工技术方案执行。4.2.2 侧模拆除时...
