独立柱基础工程技术交底记录--技术交底

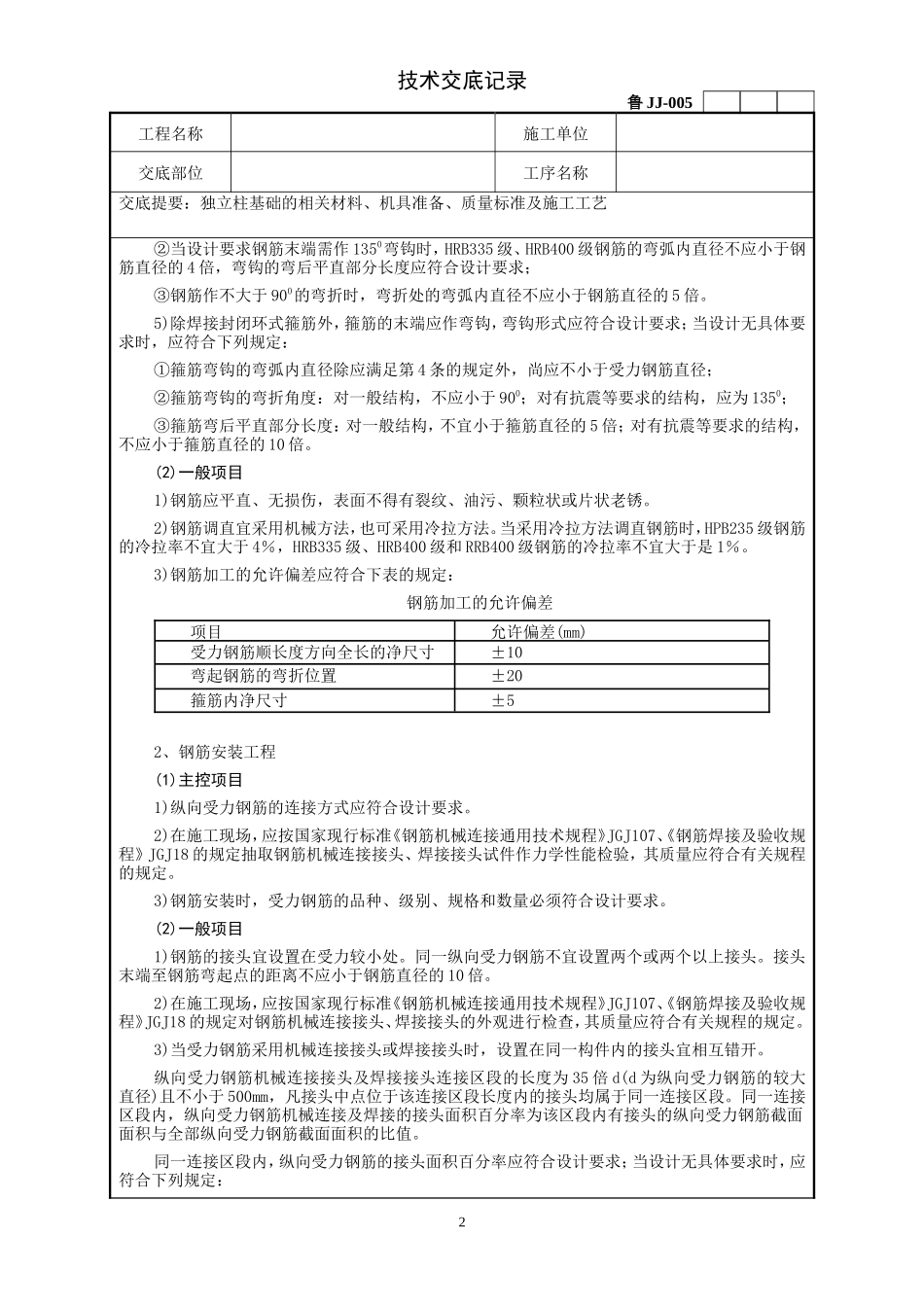

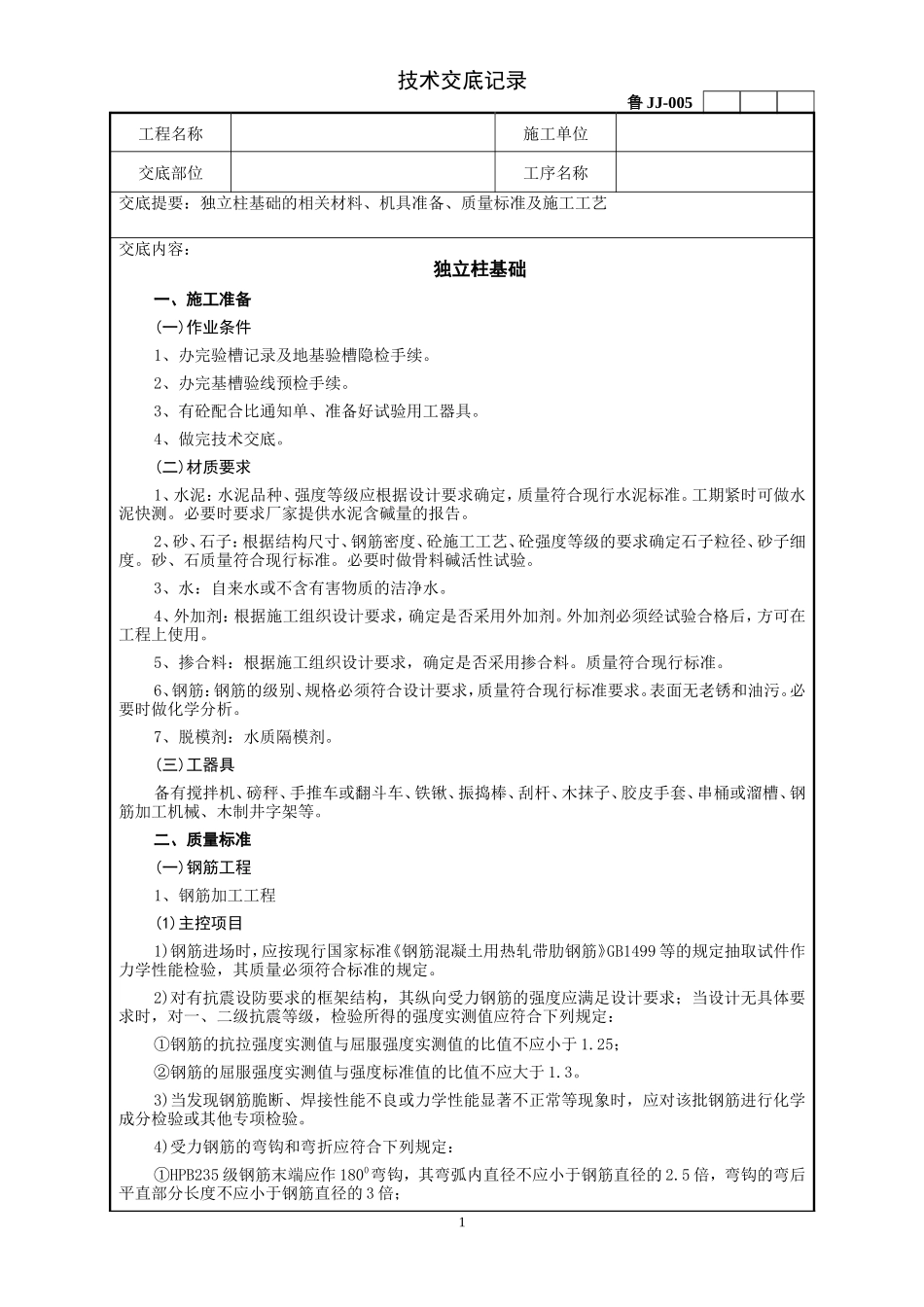

技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：独立柱基础的相关材料、机具准备、质量标准及施工工艺交底内容：独立柱基础一、施工准备(一)作业条件1、办完验槽记录及地基验槽隐检手续。2、办完基槽验线预检手续。3、有砼配合比通知单、准备好试验用工器具。4、做完技术交底。(二)材质要求1、水泥：水泥品种、强度等级应根据设计要求确定，质量符合现行水泥标准。工期紧时可做水泥快测。必要时要求厂家提供水泥含碱量的报告。2、砂、石子：根据结构尺寸、钢筋密度、砼施工工艺、砼强度等级的要求确定石子粒径、砂子细度。砂、石质量符合现行标准。必要时做骨料碱活性试验。3、水：自来水或不含有害物质的洁净水。4、外加剂：根据施工组织设计要求，确定是否采用外加剂。外加剂必须经试验合格后，方可在工程上使用。5、掺合料：根据施工组织设计要求，确定是否采用掺合料。质量符合现行标准。6、钢筋：钢筋的级别、规格必须符合设计要求，质量符合现行标准要求。表面无老锈和油污。必要时做化学分析。7、脱模剂：水质隔模剂。(三)工器具备有搅拌机、磅秤、手推车或翻斗车、铁锹、振捣棒、刮杆、木抹子、胶皮手套、串桶或溜槽、钢筋加工机械、木制井字架等。二、质量标准(一)钢筋工程1、钢筋加工工程(1)主控项目1)钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499 等的规定抽取试件作力学性能检验，其质量必须符合标准的规定。2)对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：①钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25；②钢筋的屈服强度实测值与强度标准值的比值不应大于 1.3。3)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。4)受力钢筋的弯钩和弯折应符合下列规定：①HPB235 级钢筋末端应作 1800弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3 倍；1技术交底记录鲁 JJ-005工程名称施工单位交底部位工序名称交底提要：独立柱基础的相关材料、机具准备、质量标准及施工工艺②当设计要求钢筋末端需作 1350弯钩时，HRB335 级、HRB400 级钢筋的弯弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直部分长度应符合设计要求；③钢筋作不大于 900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的 5 倍。5)除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：①箍筋弯钩的弯弧内直径除应满足第 4 条的规定外，尚应不小于受力钢筋直径；②箍筋弯钩的弯折角度：对一般结构，不应小于 900；对有抗震等要求的结构，应为 1350；③箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的 5 倍；对有抗震等要求的结构，不应小于箍筋直径的 10 倍。(2)一般项目1)钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2)钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235 级钢筋的冷拉率不宜大于 4％，HRB335 级、HRB400 级和 RRB400 级钢筋的冷拉率不宜大于是 1％。3)钢筋加工的允许偏差应符合下表的规定：钢筋加工的允许偏差项目允许偏差(mm)受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±52、钢筋安装工程(1)主控项目1)纵向受力钢筋的连接方式应符合设计要求。2)在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》JGJ18 的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。3)钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。(2)一般项目1)钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10 倍。2)在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ107、《钢筋焊接及验收规程》J...
