防水工程监理实施细则-盘古--监理实施细则文库

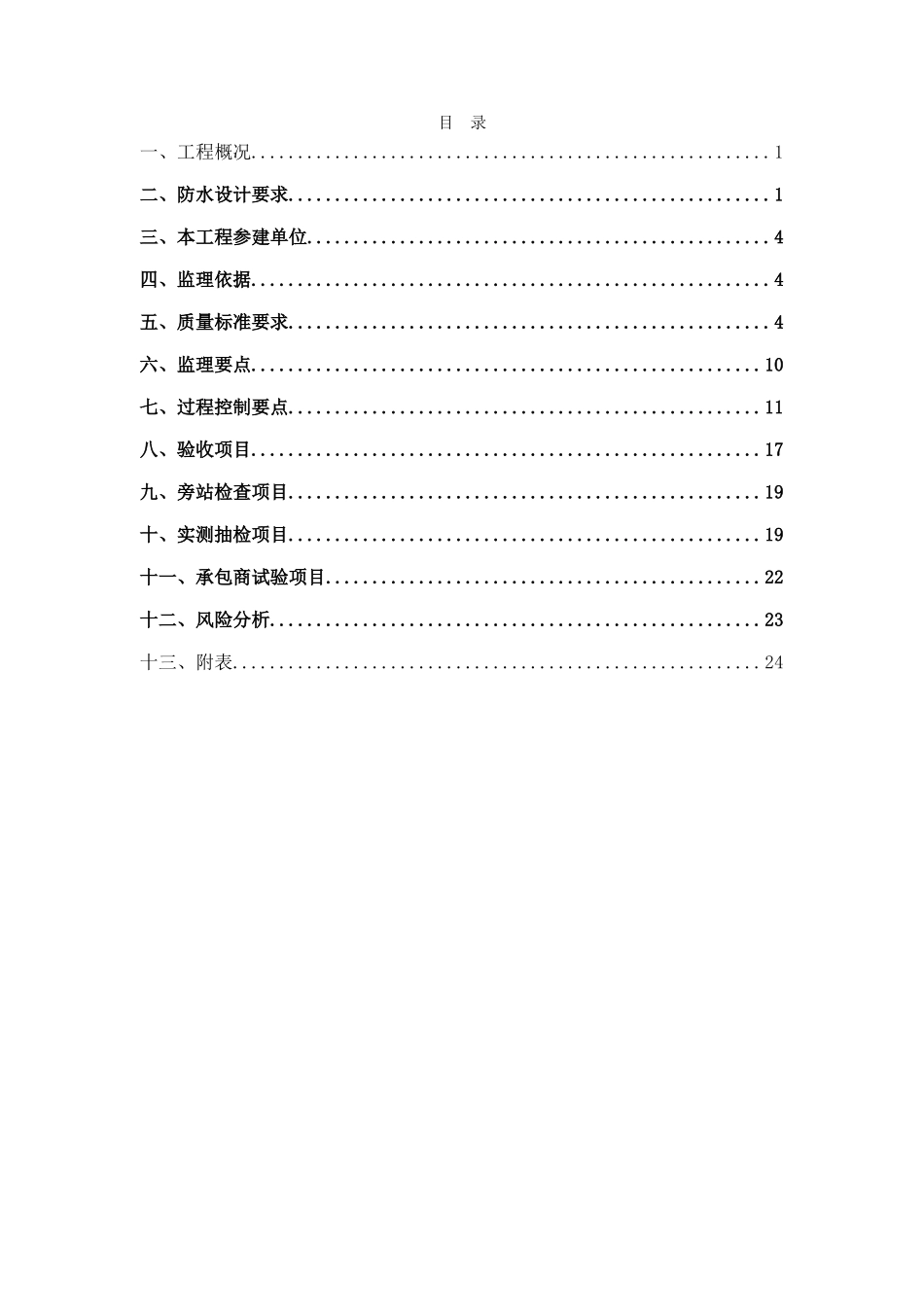

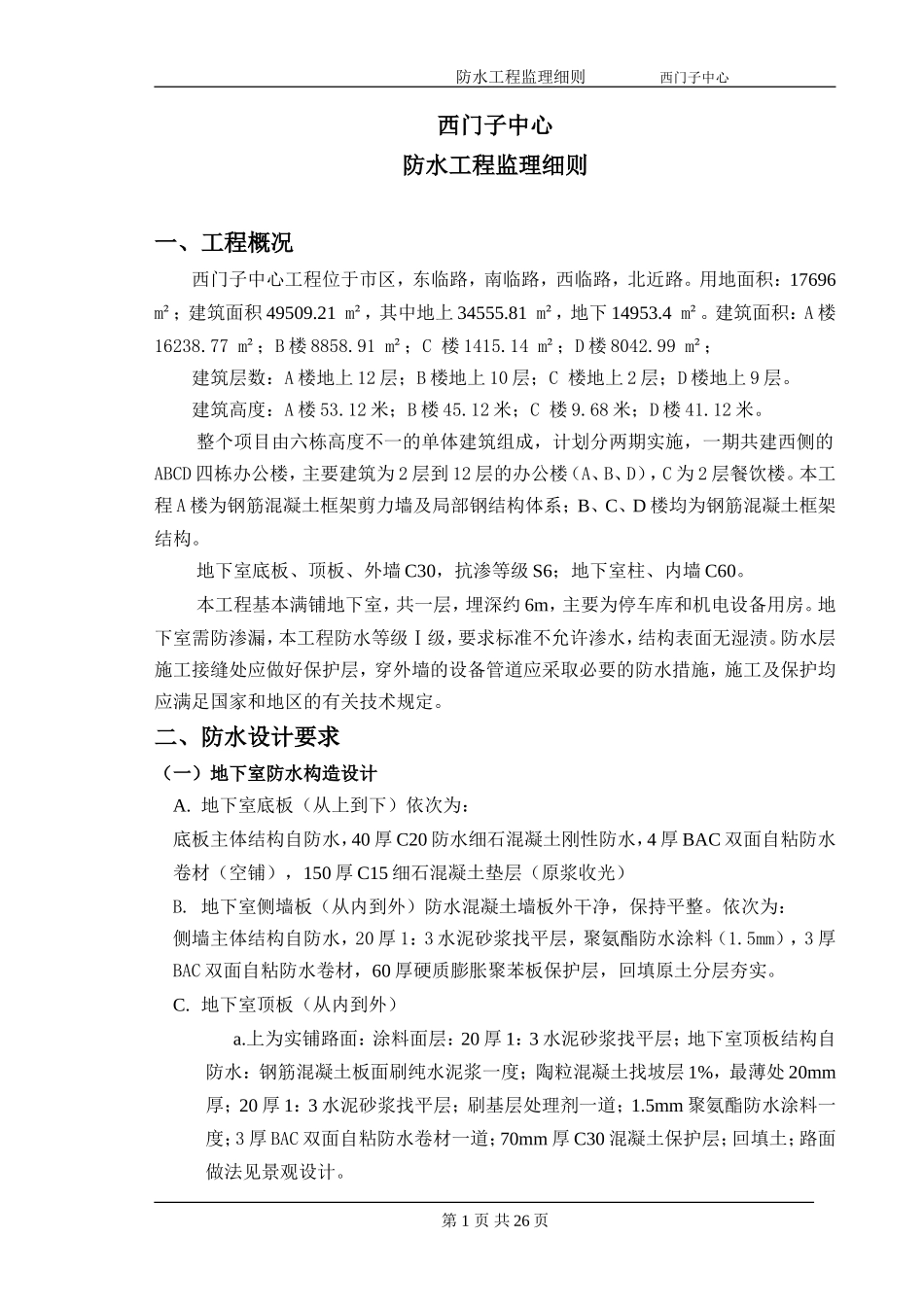

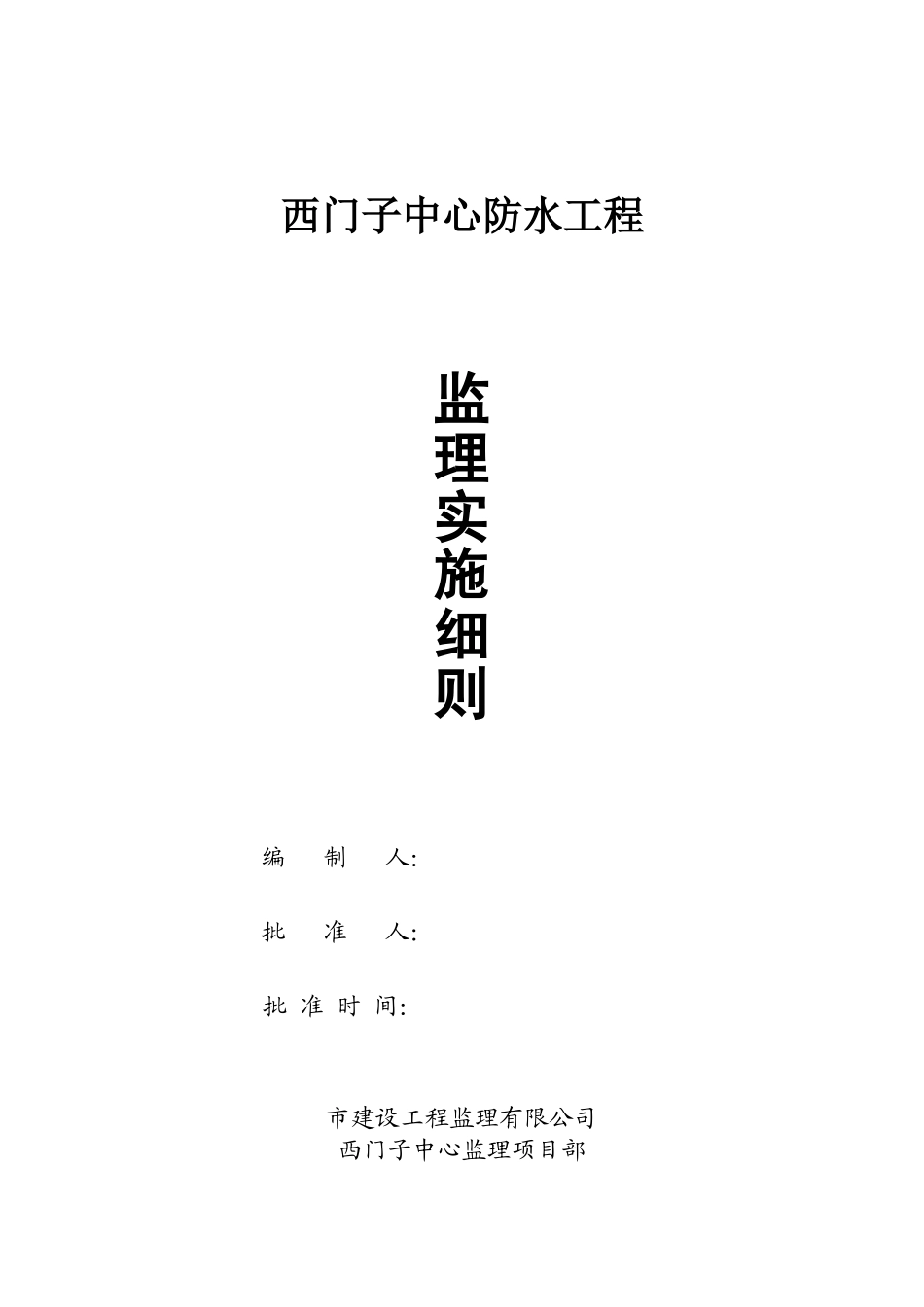

西门子中心防水工程监理实施细则编 制 人： 批 准 人： 批 准 时 间： 市建设工程监理有限公司西门子中心监理项目部目 录一、工程概况........................................................1二、防水设计要求....................................................1三、本工程参建单位..................................................4四、监理依据........................................................4五、质量标准要求....................................................4六、监理要点.......................................................10七、过程控制要点...................................................11八、验收项目.......................................................17九、旁站检查项目...................................................19十、实测抽检项目...................................................19十一、承包商试验项目...............................................22十二、风险分析.....................................................23十三、附表.........................................................24防水工程监理细则 西门子中心西门子中心防水工程监理细则一、工程概况西门子中心工程位于市区，东临路，南临路，西临路，北近路。用地面积：17696 m²；建筑面积 49509.21 m²，其中地上 34555.81 m²，地下 14953.4 m²。建筑面积：A 楼16238.77 m²；B 楼 8858.91 m²；C 楼 1415.14 m²；D 楼 8042.99 m²；建筑层数：A 楼地上 12 层；B 楼地上 10 层；C 楼地上 2 层；D 楼地上 9 层。建筑高度：A 楼 53.12 米；B 楼 45.12 米；C 楼 9.68 米；D 楼 41.12 米。 整个项目由六栋高度不一的单体建筑组成，计划分两期实施，一期共建西侧的ABCD 四栋办公楼，主要建筑为 2 层到 12 层的办公楼（A、B、D），C 为 2 层餐饮楼。本工程 A 楼为钢筋混凝土框架剪力墙及局部钢结构体系；B、C、D 楼均为钢筋混凝土框架结构。地下室底板、顶板、外墙 C30，抗渗等级 S6；地下室柱、内墙 C60。本工程基本满铺地下室，共一层，埋深约 6m，主要为停车库和机电设备用房。地下室需防渗漏，本工程防水等级Ⅰ级，要求标准不允许渗水，结构表面无湿渍。防水层施工接缝处应做好保护层，穿外墙的设备管道应采取必要的防水措施，施工及保护均应满足国家和地区的有关技术规定。二、防水设计要求（一）地下室防水构造设计A. 地下室底板（从上到下）依次为：底板主体结构自防水，40 厚 C20 防水细石混凝土刚性防水，4 厚 BAC 双面自粘防水卷材（空铺），150 厚 C15 细石混凝土垫层（原浆收光）B. 地下室侧墙板（从内到外）防水混凝土墙板外干净，保持平整。依次为：侧墙主体结构自防水，20 厚 1：3 水泥砂浆找平层，聚氨酯防水涂料（1.5mm），3 厚BAC 双面自粘防水卷材，60 厚硬质膨胀聚苯板保护层，回填原土分层夯实。C. 地下室顶板（从内到外）a.上为实铺路面：涂料面层：20 厚 1：3 水泥砂浆找平层；地下室顶板结构自防水：钢筋混凝土板面刷纯水泥浆一度；陶粒混凝土找坡层 1%，最薄处 20mm厚；20 厚 1：3 水泥砂浆找平层；刷基层处理剂一道；1.5mm 聚氨酯防水涂料一度；3 厚 BAC 双面自粘防水卷材一道；70mm 厚 C30 混凝土保护层；回填土；路面做法见景观设计。第 1 页 共 26 页防水工程监理细则 西门子中心b.上为种植绿化：涂料面层；20 厚 1：3 水泥砂浆找平层；地下室顶板结构自防水；钢筋混凝土板面刷纯水泥浆一度；陶粒混凝土找坡层 1%，最薄处 20mm厚；20 厚 1：3 水泥砂浆找平层；刷基层处理剂一道；1.5mm 聚氨酯防水涂料一度；3 厚 BAC 双面自粘防水卷材一道；25 厚排水组合—20 高凸片排水层（凸点向下）无纺布滤水隔离层；回填种植土至设计标高。（二）屋面防水构造设计 本工程屋面防水等级为Ⅰ级，三道防水设防，耐用年限为 25 年。施工过程中，对基层处理，卷材厚度，卷材...
