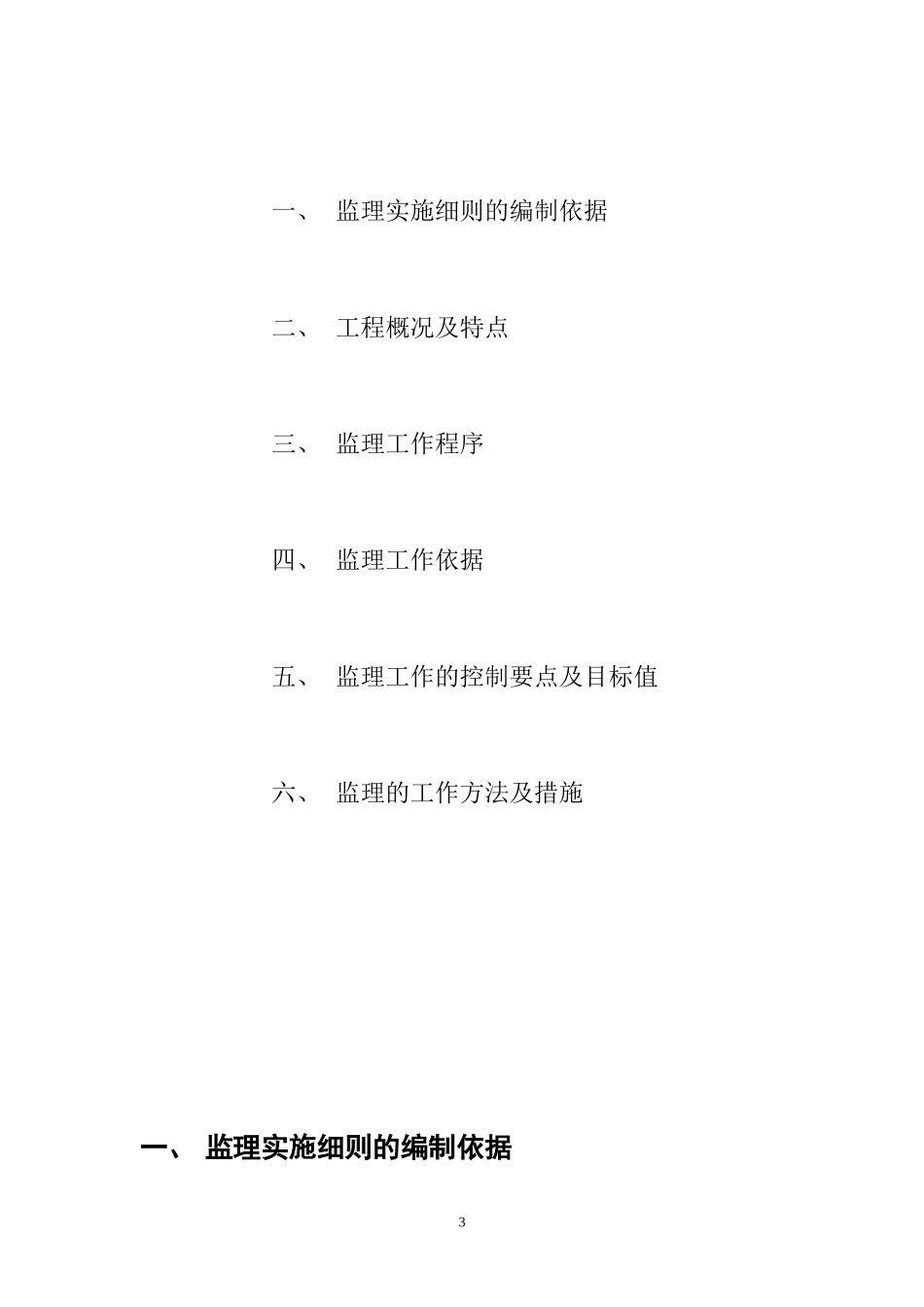

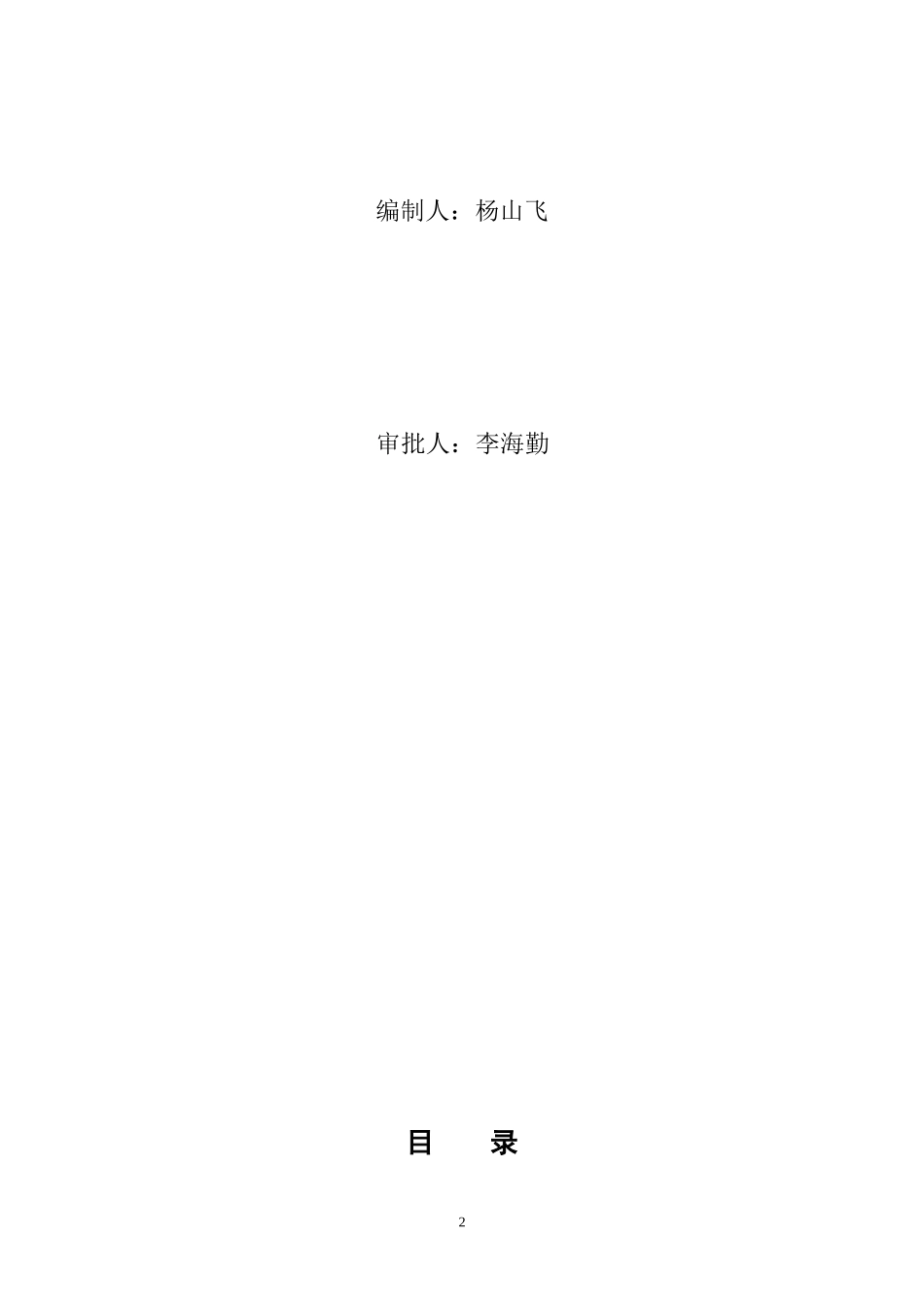

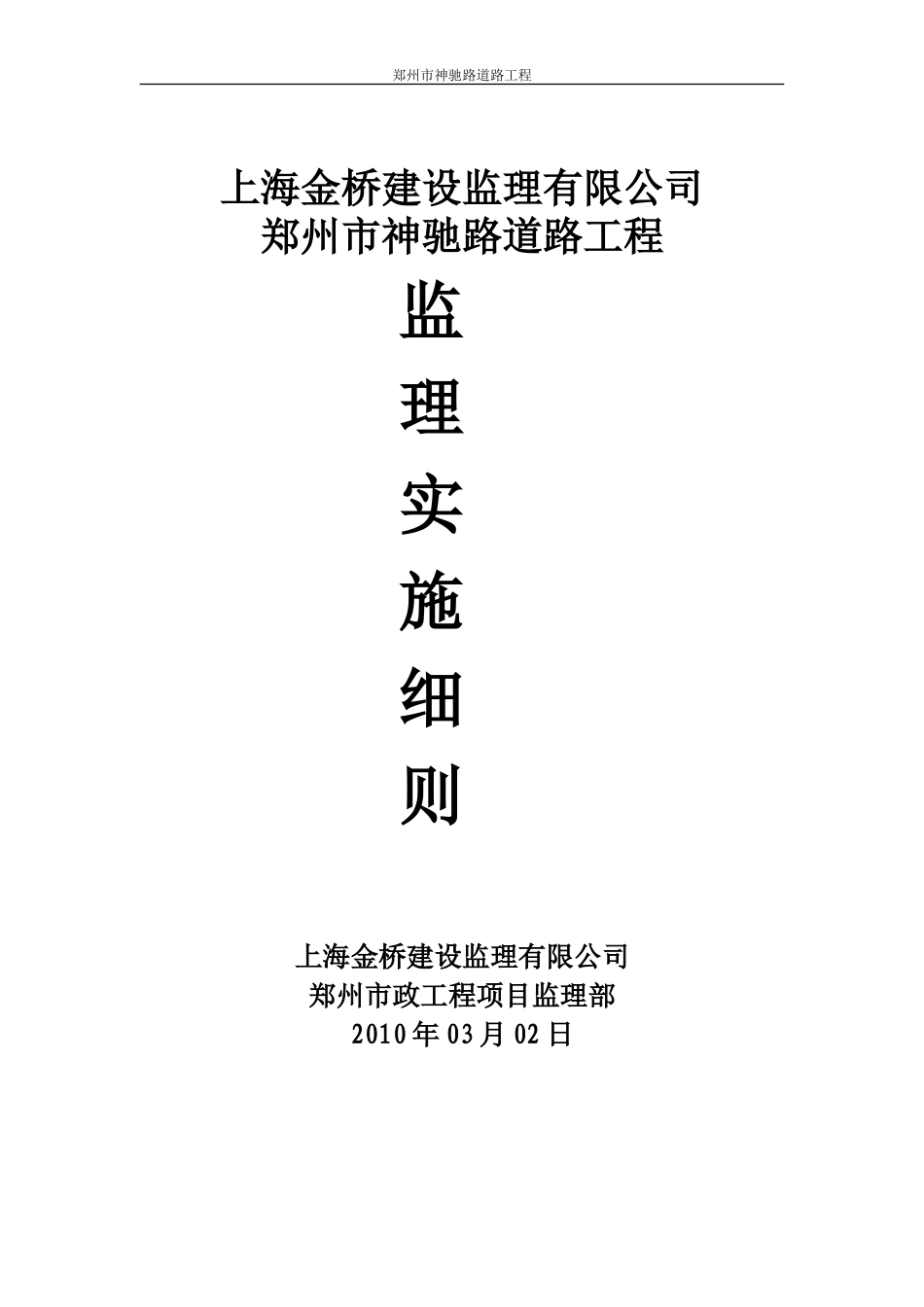

郑州市神驰路道路工程上海金桥建设监理有限公司 郑州市神驰路道路工程监理实施细则上海金桥建设监理有限公司郑州市政工程项目监理部2010 年 03 月 02 日 编制人：杨山飞 审批人：李海勤 目 录2一、 监理实施细则的编制依据二、 工程概况及特点 三、 监理工作程序四、 监理工作依据五、 监理工作的控制要点及目标值 六、 监理的工作方法及措施一、 监理实施细则的编制依据31、郑州市神驰路建设工程道路施工图纸；2、郑州市神驰路建设工程投标文件；3、郑州市神驰路建设工程监理规划；4、《市政工程施工监理规范》。二、 工程概况及特点1、道路工程：1.1.1、工程名称：郑州市神驰路道路工程。1.1.2、建设地点：郑州市区西部，道路等级为城市支路。1.1.3、建设工程组成及建筑规模：本工程为神驰路道路工程，郑州市神驰路（嵩岳路～桐柏路）位于郑州市西部，为城市支路，道路呈东西走向，西起宋嵩岳路，东至桐柏路，全长 253.86m，其中嵩岳路为同期建设道路，桐柏路为现状路。本工程规划红线为 20 米，一幅路型式。根据前期编制的工程建设方案论证、评审结果，本次全部按新建结构实施。1.1.4、建筑结构类型：车行道路面结构总厚 60cm，其中沥青混凝土面层 10cm（其中上面层 4cm 细粒式沥青混凝土 AC-13C，下面层为 6cm 中4粒式沥青混凝土 AC-16C）,上基层 18cm 厚的水泥粉煤灰碎石，下基层32cm 厚的水泥石灰土（分两层压实）；人行道结构总厚 28cm，其中 6cm厚荷兰砖，2cm 厚 M7.5 水泥砂浆，20cm 厚的水泥石灰土。人行道土基压实度不小于 93%(重型击实)。路基压实度均采用重型击实标准。填方路基，路槽下 80cm 范围内的路基压实度要求不小于 95%、在 80-150cm 时压实度不小于 94%、在大于 150cm 时压实度不小于 92%；挖方路基 30cm 范围内路基压实度不小于 95%。1.1.4.1、设计标准：道路等级：城市支路计算行车速度：20km/h路面类型：沥青混凝土标准轴载：BZZ-100交通饱和设计年限：15 年路面结构设计年限：10 年1.1.4.2、道路横断面布置：本次规划红线为 20m，一幅路形式，道路标准横断面为：20m-3.5m5（人行道）-13m（车行道）、-3.5（人行道）。路面设计横坡度 1.5%，车行道路拱形式采用直线接抛物线型路拱。2、排水工程2.1 污水工程：神驰路设计污水位于路中南 2.5 米，管径为 d500，规划污水由西向东排放，承接上游污水，排入桐柏路现状 D1200 污水主干管。2.2 雨水工程：神驰路规划为一个雨水系统，从西向东排放，接入桐柏路现状雨水系统，设计 D600 雨水管。管线位于路中，沿途收集道路两侧雨水。雨水进水井采用偏沟式单、双箅雨水口，雨水口支管除注明外均采用 d300 钢筋混凝土管，i=0.01；雨水箅子采用复合材料井箅，底座采用球墨铸铁，产品质量符合 GJ/T212-2005.雨水箅子表面应低于周围地面 30mm，井深按小于 1.2 米控制，施工时可根据需要调整雨水口位置或周围路面标高，使雨水口收水效果更佳。d300 雨水口支管采用Ⅱ级钢筋混凝土承插口管，150º 砂石基础，橡胶圈接口，基础及接口详见 04S516P10 及 23.承插口管插口插入方向应与水流方向6一致。工程选用的钢筋混凝土管应符合 GB/T11836-1999 标准。 三、 监理工作程序73.1 工程进度控制的基本控制3.2 工程质量控制的基本程序3.2.1 工程材料、构配件和设备质量控制基本程序8总监理工程师审批承包单位编制施工总工期计划填写《施工进度计划报审表》承包单位编制年、季、月进度计划填写《施工进度计划报审表》总监理工程师审批按计划组织实施总监理工程师对进速实施情况进行检查、分析基本实现目标严重偏离计划目标承包单位编制下一期计划总监理工程师签发《监理通知》指示承包单位调整措施注：总进度计划为施工组织设计的一部分，可不单独审批承包单位填写（工程材料/购配件/设备报验单）承包单位另选方法：1. 审核证明资料2. 到厂家考察3. 进场材料检验4. 进行验证复试合 格不合格不同意同 意3.2.2 分包单位资格审查基本程序3.2.3 分项、分部工程签认基本程序9监理工程师审核承包单位使用选择分包单位总承包单位填写《分包...
