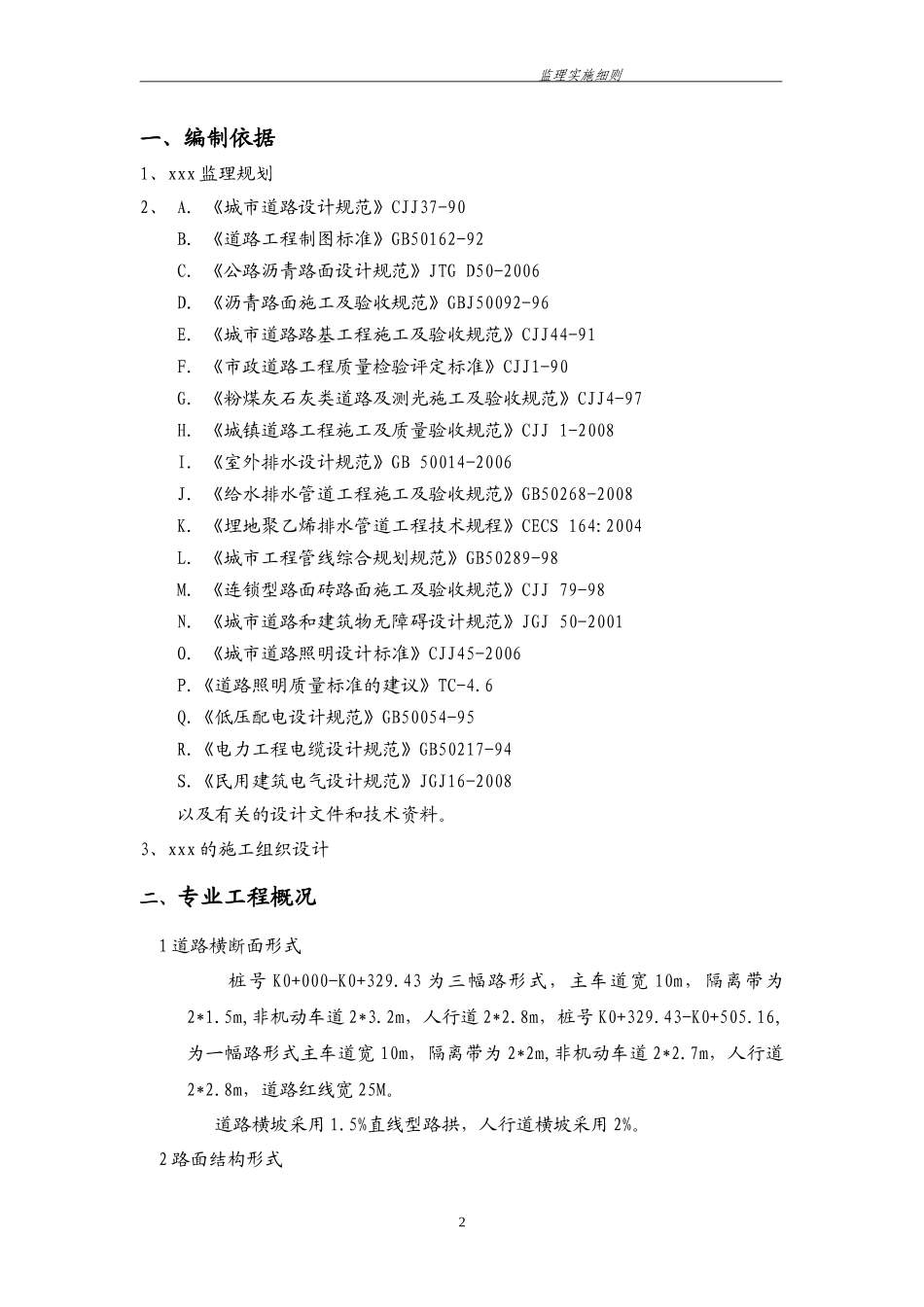

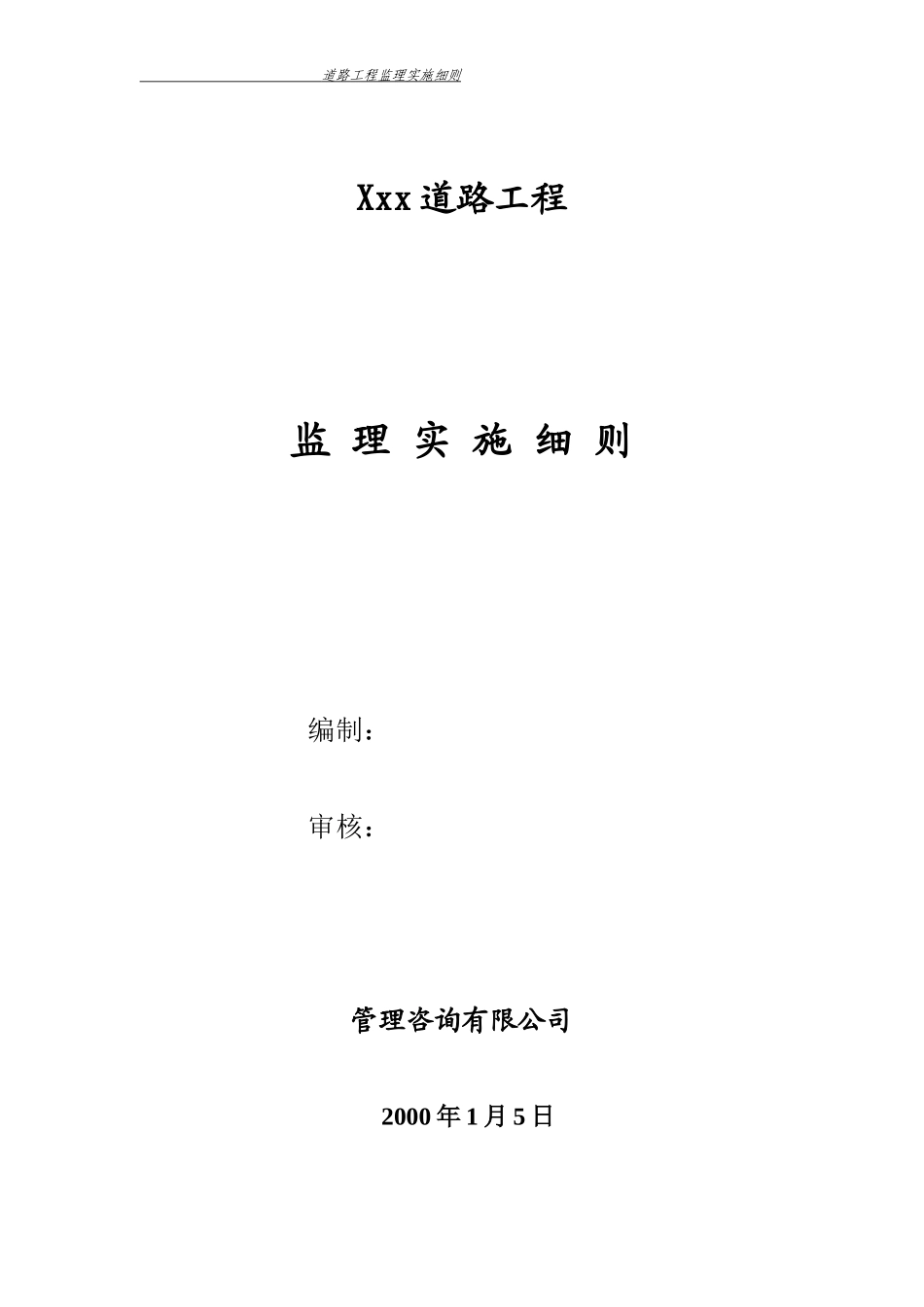

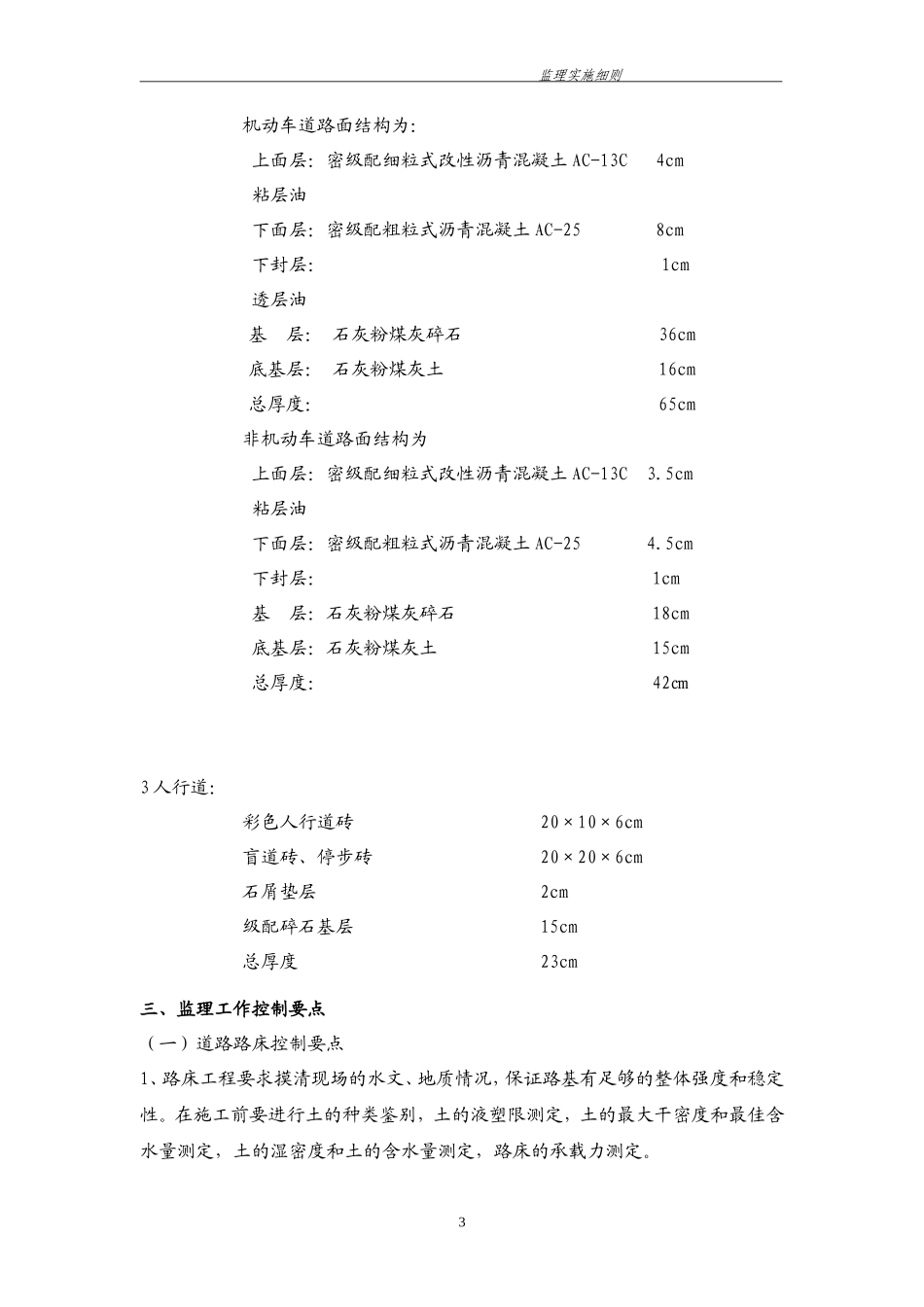

道路工程监理实施细则 Xxx 道路工程监 理 实 施 细 则编制： 审核： 管理咨询有限公司2000 年 1 月 5 日 监理实施细则 一、编制依据1、xxx 监理规划2、 A．《城市道路设计规范》CJJ37-90B．《道路工程制图标准》GB50162-92C．《公路沥青路面设计规范》JTG D50-2006D．《沥青路面施工及验收规范》GBJ50092-96E．《城市道路路基工程施工及验收规范》CJJ44-91F．《市政道路工程质量检验评定标准》CJJ1-90G．《粉煤灰石灰类道路及测光施工及验收规范》CJJ4-97H．《城镇道路工程施工及质量验收规范》CJJ 1-2008I．《室外排水设计规范》GB 50014-2006J．《给水排水管道工程施工及验收规范》GB50268-2008K．《埋地聚乙烯排水管道工程技术规程》CECS 164:2004L．《城市工程管线综合规划规范》GB50289-98M．《连锁型路面砖路面施工及验收规范》CJJ 79-98N．《城市道路和建筑物无障碍设计规范》JGJ 50-2001O. 《城市道路照明设计标准》CJJ45-2006P.《道路照明质量标准的建议》TC-4.6Q.《低压配电设计规范》GB50054-95R.《电力工程电缆设计规范》GB50217-94S.《民用建筑电气设计规范》JGJ16-2008以及有关的设计文件和技术资料。3、xxx 的施工组织设计二、专业工程概况1 道路横断面形式 桩号 K0+000-K0+329.43 为三幅路形式，主车道宽 10m，隔离带为2*1.5m,非机动车道 2*3.2m，人行道 2*2.8m，桩号 K0+329.43-K0+505.16,为一幅路形式主车道宽 10m，隔离带为 2*2m,非机动车道 2*2.7m，人行道2*2.8m，道路红线宽 25M。道路横坡采用 1.5%直线型路拱，人行道横坡采用 2%。 2 路面结构形式2 监理实施细则 机动车道路面结构为：上面层：密级配细粒式改性沥青混凝土 AC-13C 4cm粘层油下面层：密级配粗粒式沥青混凝土 AC-25 8cm下封层： 1cm透层油基 层： 石灰粉煤灰碎石 36cm底基层： 石灰粉煤灰土 16cm总厚度： 65cm 非机动车道路面结构为 上面层：密级配细粒式改性沥青混凝土 AC-13C 3.5cm 粘层油 下面层：密级配粗粒式沥青混凝土 AC-25 4.5cm 下封层： 1cm基 层：石灰粉煤灰碎石 18cm底基层：石灰粉煤灰土 15cm总厚度： 42㎝3 人行道：彩色人行道砖 20×10×6cm 盲道砖、停步砖 20×20×6cm石屑垫层 2cm级配碎石基层 15cm总厚度 23cm三、监理工作控制要点（一）道路路床控制要点1、路床工程要求摸清现场的水文、地质情况，保证路基有足够的整体强度和稳定性。在施工前要进行土的种类鉴别，土的液塑限测定，土的最大干密度和最佳含水量测定，土的湿密度和土的含水量测定，路床的承载力测定。3 监理实施细则 2、路床施工、测量放线工作1）定线测量；2）复测水准基点；3）每一地段开工前应根据设计图纸放线，测设中心桩、边线桩，并应经常检查各测量标志。3、路床施工进行土方作业，要熟悉图纸，按规定切实做好路基排水和路基处理，确定路基的强度和稳定性。4、路床以下的井洞、管沟应分层加以妥善处理。5、路基挖方作业，必须按设计横断面整体开挖，不得乱挖和超挖，槽底必须预留碾压沉降量。6、填土路基不得使用腐植土，生活垃圾土、淤泥、冻土块和盐渍土，不得含草和树根等杂物，超过 10㎝粒径的土块应打碎使用。7、分层压实的摊铺厚度，一般为：压路机不大于 30㎝，人工打夯不大于 20㎝。8、 在填土碾压过程中，要按规定检验土的含水量和压实度，并做好试验记录。一．主控项目路床主控项目允许偏差表序号项目规定值或允许偏差检查频率检验方法范围点数1压 实 度0-30㎝次干路轻型击实≥981000㎡3用环刀法或灌砂法重型击实≥932中线高程±15㎜20m1用水准仪3弯沉值符合实际要求弯沉仪测量二．一般项目1、路床不得有翻浆、弹簧、起坡、波浪积水等现象。2、重型击实标准用 12t 以上压路机碾压后，轮边深度不得大于 5㎜。3、路床允许偏差见下表序号项目规定值或允许偏差检查频率检验方法范围点数4 监理实施细则 1中线位移30㎜200m4用经纬仪测量2平整度≤10㎜20m路宽m9-152用 3m 直尺和塞尺连续量取两尺取最大值3宽度不小于设计+B40m1用钢尺量4横断高程±15㎜且横坡差不大于±0.3%20 m路宽m9-154用水准仪测...
