道路、桥梁、排水工程监理实施细则-盘古--监理实施细则

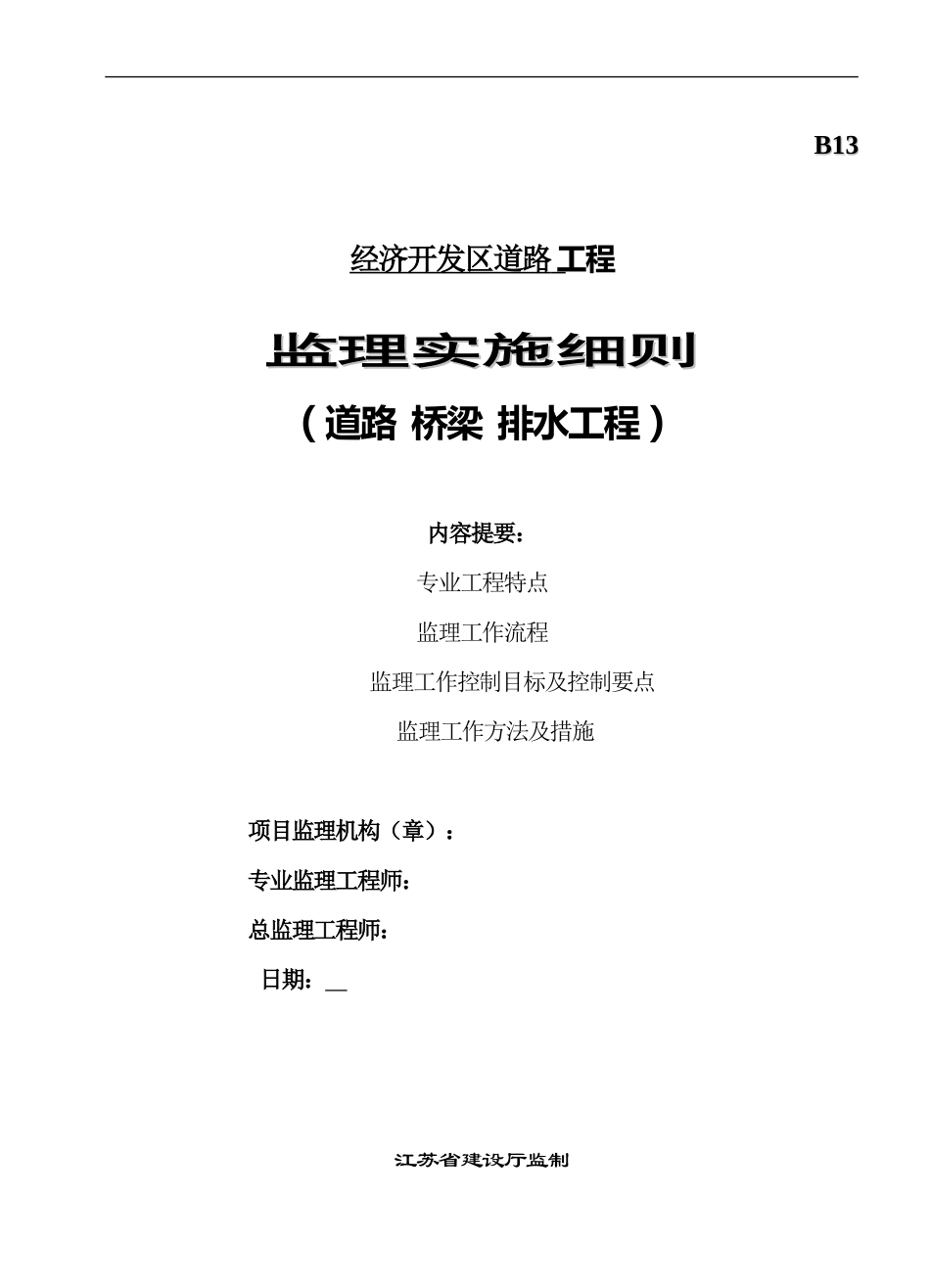

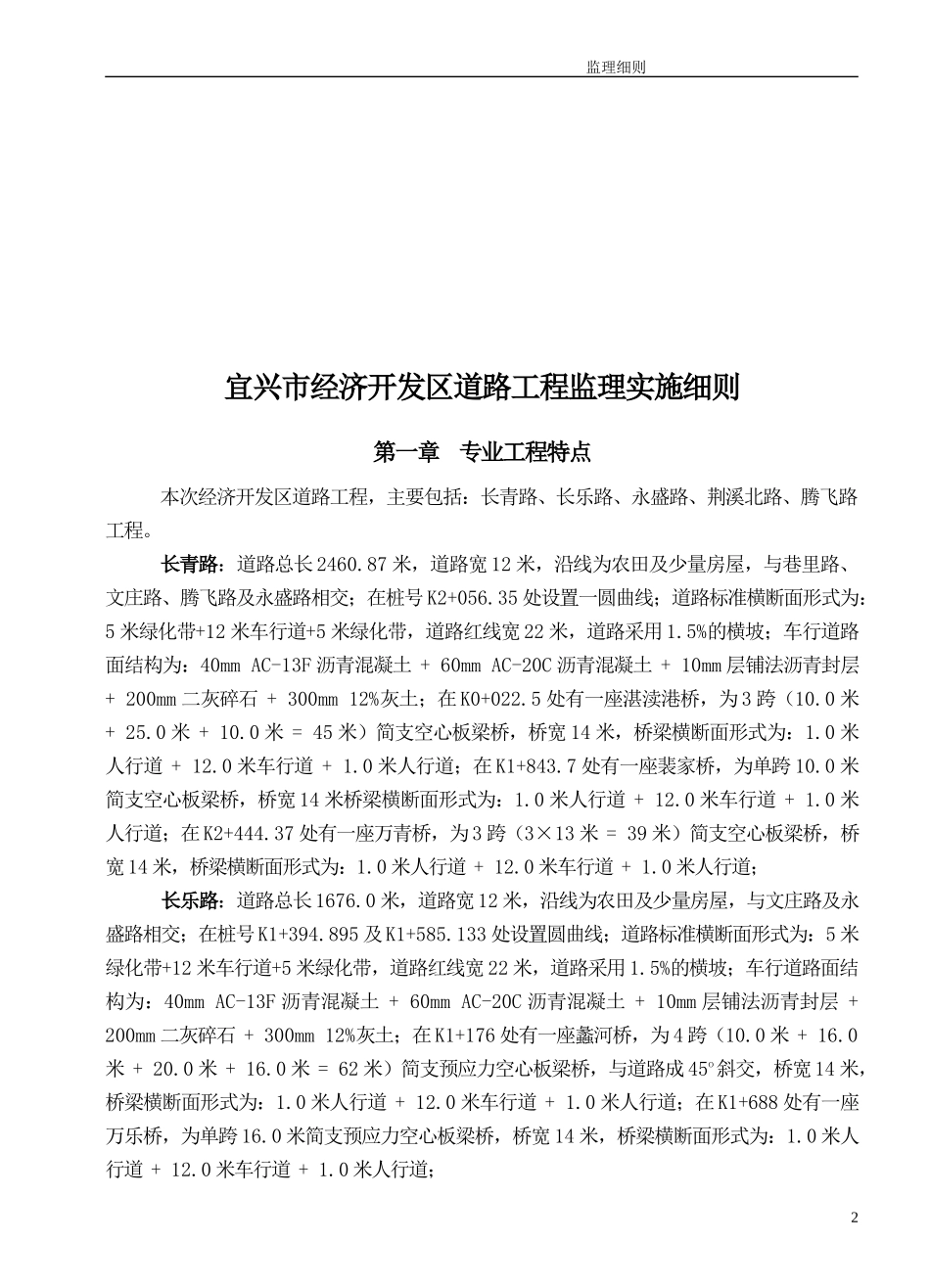

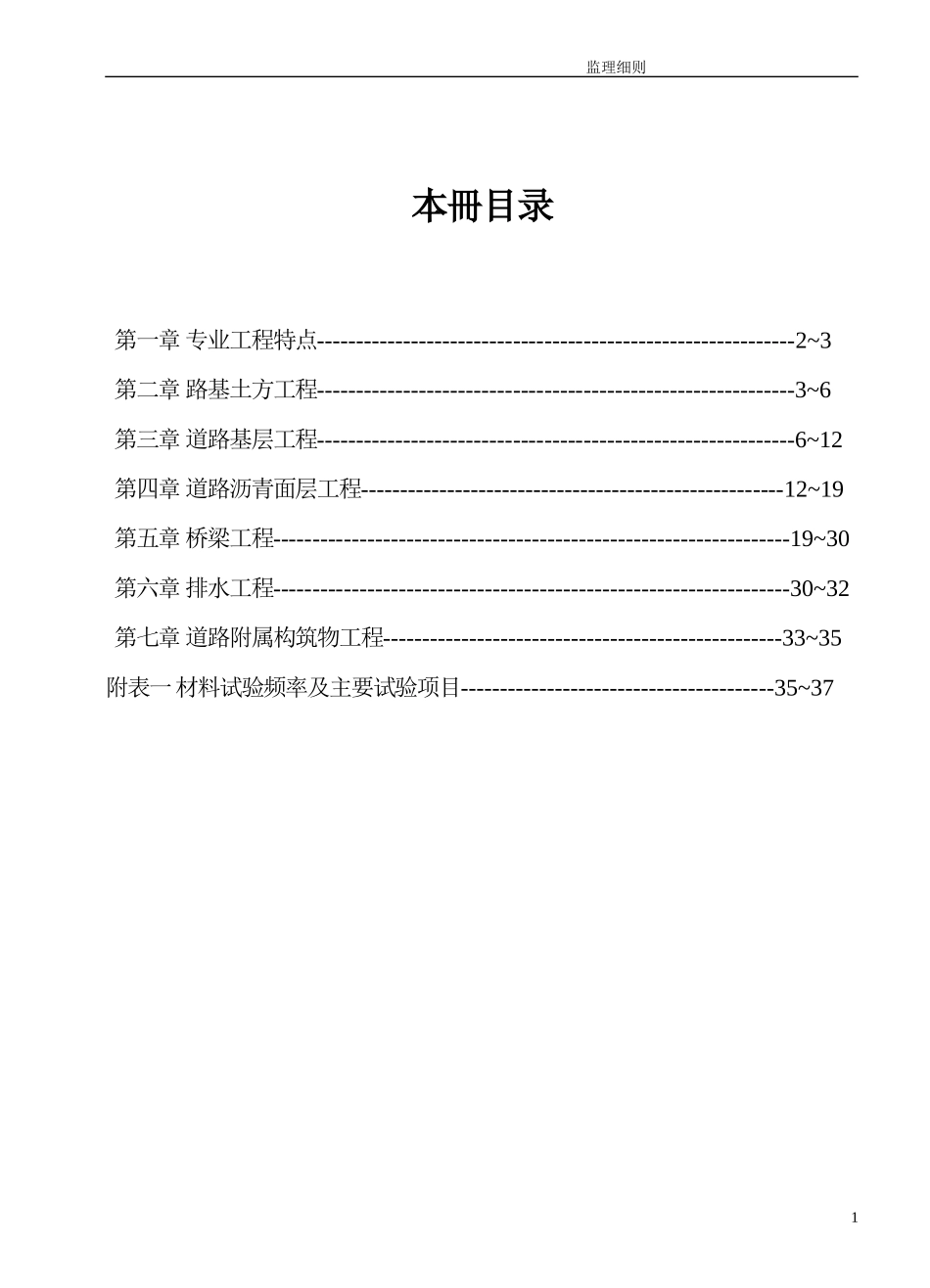

B13B13经济开发区道路 工程监理实施细则监理实施细则（ 道路 桥梁 排水工程 ）内容提要：专业工程特点监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅监制 监理细则本冊目录第一章 专业工程特点-------------------------------------------------------------2~3第二章 路基土方工程-------------------------------------------------------------3~6第三章 道路基层工程-------------------------------------------------------------6~12第四章 道路沥青面层工程------------------------------------------------------12~19第五章 桥梁工程------------------------------------------------------------------19~30第六章 排水工程------------------------------------------------------------------30~32第七章 道路附属构筑物工程---------------------------------------------------33~35附表一 材料试验频率及主要试验项目----------------------------------------35~37 1 监理细则宜兴市经济开发区道路工程监理实施细则第一章 专业工程特点 本次经济开发区道路工程，主要包括：长青路、长乐路、永盛路、荆溪北路、腾飞路工程。 长青路：道路总长2460.87 米，道路宽12 米，沿线为农田及少量房屋，与巷里路、文庄路、腾飞路及永盛路相交；在桩号K2+056.35 处设置一圆曲线；道路标准横断面形式为：5 米绿化带+12 米车行道+5 米绿化带，道路红线宽22 米，道路采用1.5%的横坡；车行道路面结构为：40mm AC-13F 沥青混凝土 + 60mm AC-20C 沥青混凝土 + 10mm 层铺法沥青封层 + 200mm 二灰碎石 + 300mm 12%灰土；在 K0+022.5 处有一座湛渎港桥，为 3 跨（10.0 米 + 25.0 米 + 10.0 米 = 45 米）简支空心板梁桥，桥宽 14 米，桥梁横断面形式为：1.0 米人行道 + 12.0 米车行道 + 1.0 米人行道；在 K1+843.7 处有一座裴家桥，为单跨 10.0 米简支空心板梁桥，桥宽14 米桥梁横断面形式为：1.0 米人行道 + 12.0 米车行道 + 1.0 米人行道；在K2+444.37 处有一座万青桥，为3 跨（3×13 米 = 39 米）简支空心板梁桥，桥宽14 米，桥梁横断面形式为：1.0 米人行道 + 12.0 米车行道 + 1.0 米人行道；长乐路：道路总长1676.0 米，道路宽12 米，沿线为农田及少量房屋，与文庄路及永盛路相交；在桩号K1+394.895 及K1+585.133 处设置圆曲线；道路标准横断面形式为：5 米绿化带+12 米车行道+5 米绿化带，道路红线宽 22 米，道路采用 1.5%的横坡；车行道路面结构为：40mm AC-13F 沥青混凝土 + 60mm AC-20C 沥青混凝土 + 10mm 层铺法沥青封层 + 200mm 二灰碎石 + 300mm 12%灰土；在K1+176 处有一座蠡河桥，为 4 跨（10.0 米 + 16.0米 + 20.0 米 + 16.0 米 = 62 米）简支预应力空心板梁桥，与道路成 45o斜交，桥宽14 米，桥梁横断面形式为：1.0 米人行道 + 12.0 米车行道 + 1.0 米人行道；在K1+688 处有一座万乐桥，为单跨16.0 米简支预应力空心板梁桥，桥宽 14 米，桥梁横断面形式为：1.0 米人行道 + 12.0 米车行道 + 1.0 米人行道；2 监理细则永盛路：又名“广济路”，道路总长2321.761 米，道路宽12 米，沿线为农田及少量房屋，与荆溪路、长青路、长乐路、荆邑北路及东九大道相交；在桩号 K1+543.757 处设置一圆曲线；道路标准横断面形式为：5 米绿化带+12 米车行道+5 米绿化带，道路红线宽22 米，道路采用1.5%的横坡；车行道路面结构为：40mm AC-13F 沥青混凝土 + 60mm AC-20C 沥青混凝土 + 10mm 层铺法沥青封层 + 200mm 二灰碎石 + 300mm 12%灰土；在K1+451.72 处有一座丁家桥，为 3 跨（8.0 米 + 10.0 米 + 8.0 米 = 26 米）简支空心板梁桥，与道路成15o斜交，桥宽14 米，桥梁横断面形式为：1.0 米人行道 + 12.0 米车行道 + 1.0 米人行道；荆溪北路：道路总长1021.705 米，道路...
