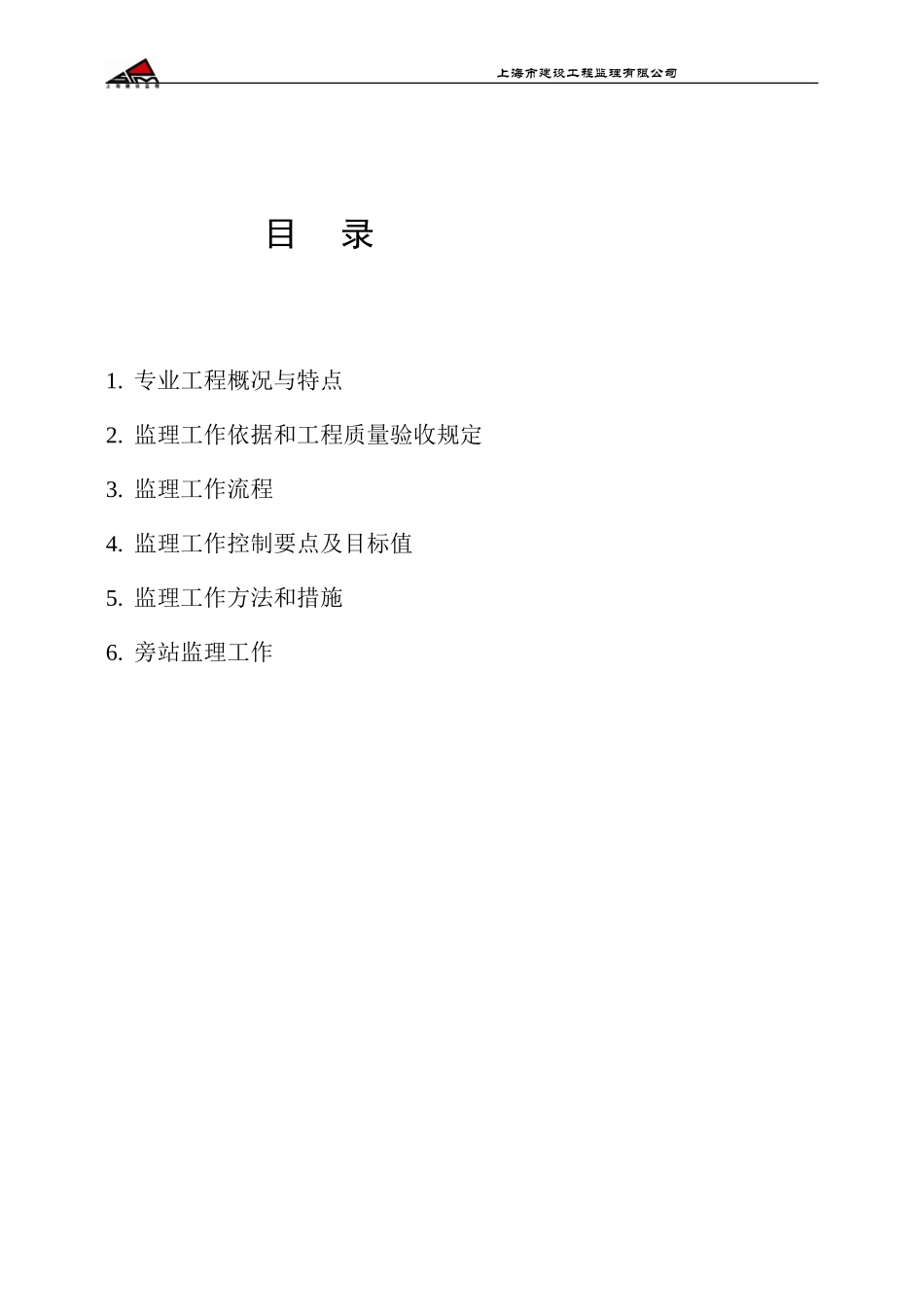

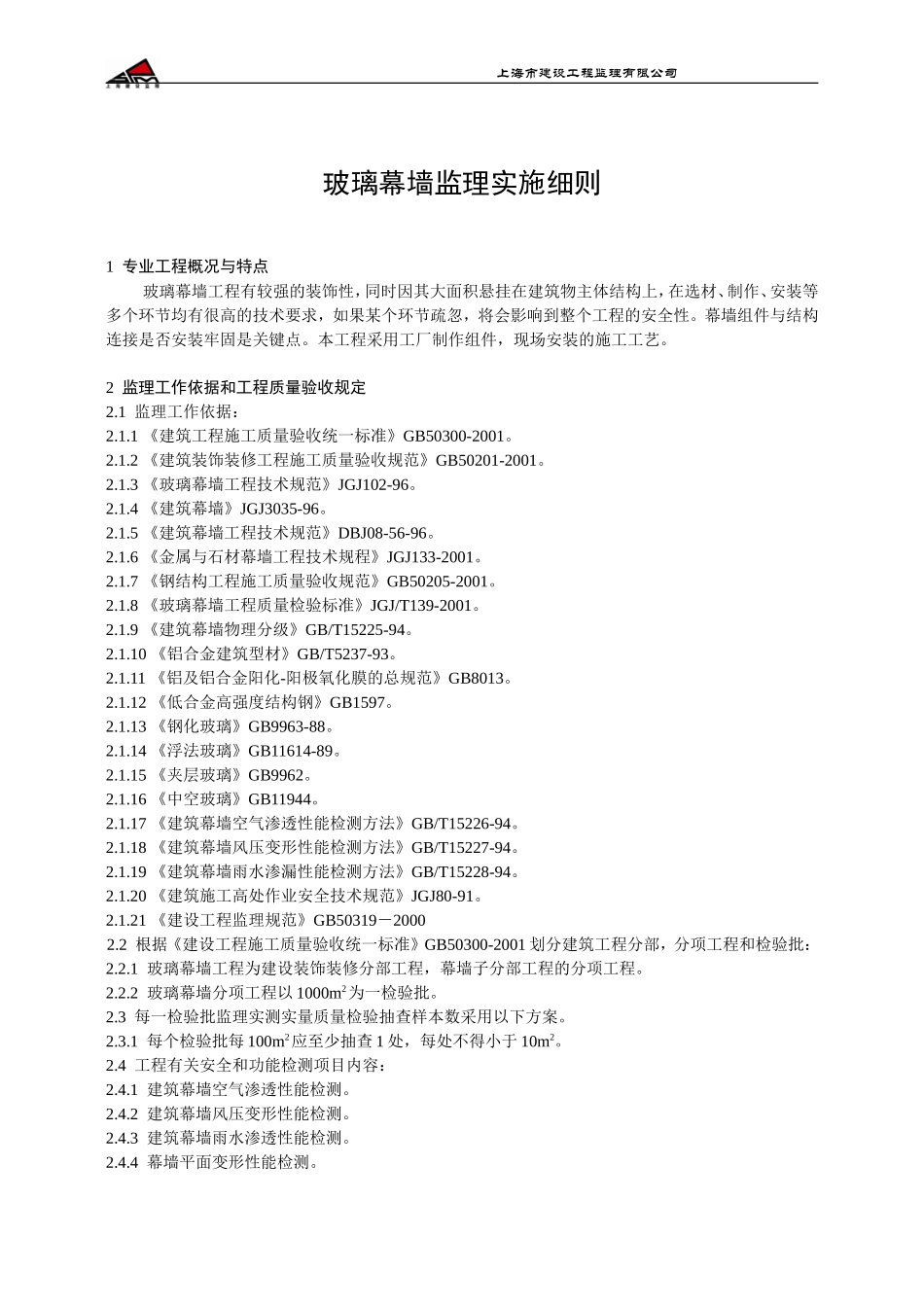

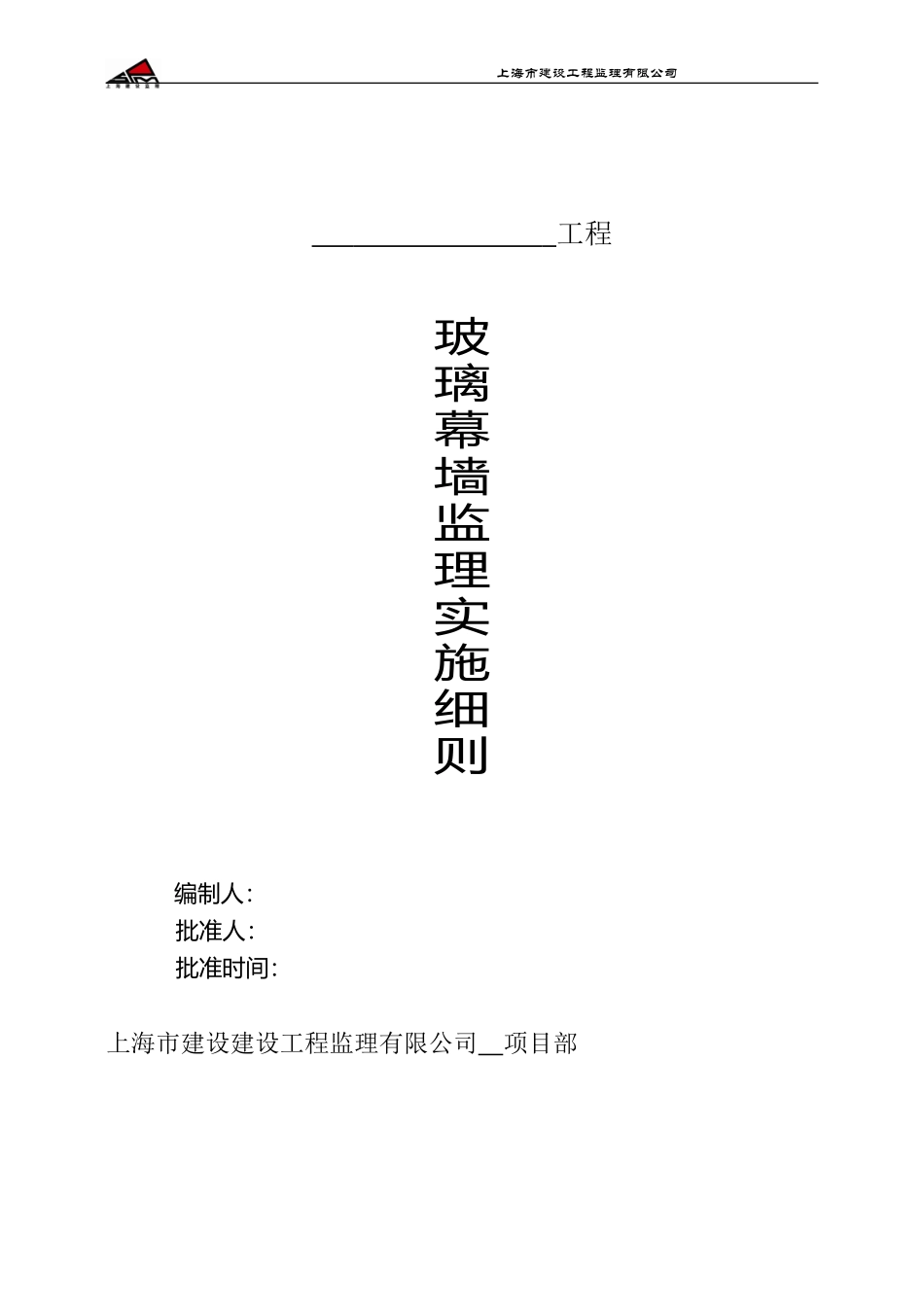

上海市建设工程监理有限公司 工程玻璃幕墙监理实施细则 编制人： 批准人： 批准时间： 上海市建设建设工程监理有限公司 项目部 上海市建设工程监理有限公司 目 录1. 专业工程概况与特点2. 监理工作依据和工程质量验收规定3. 监理工作流程4. 监理工作控制要点及目标值5. 监理工作方法和措施6. 旁站监理工作 上海市建设工程监理有限公司玻璃幕墙监理实施细则1 专业工程概况与特点玻璃幕墙工程有较强的装饰性，同时因其大面积悬挂在建筑物主体结构上，在选材、制作、安装等多个环节均有很高的技术要求，如果某个环节疏忽，将会影响到整个工程的安全性。幕墙组件与结构连接是否安装牢固是关键点。本工程采用工厂制作组件，现场安装的施工工艺。2 监理工作依据和工程质量验收规定2.1 监理工作依据：2.1.1 《建筑工程施工质量验收统一标准》GB50300-2001。2.1.2 《建筑装饰装修工程施工质量验收规范》GB50201-2001。2.1.3 《玻璃幕墙工程技术规范》JGJ102-96。2.1.4 《建筑幕墙》JGJ3035-96。2.1.5 《建筑幕墙工程技术规范》DBJ08-56-96。2.1.6 《金属与石材幕墙工程技术规程》JGJ133-2001。2.1.7 《钢结构工程施工质量验收规范》GB50205-2001。2.1.8 《玻璃幕墙工程质量检验标准》JGJ/T139-2001。2.1.9 《建筑幕墙物理分级》GB/T15225-94。2.1.10 《铝合金建筑型材》GB/T5237-93。2.1.11 《铝及铝合金阳化-阳极氧化膜的总规范》GB8013。2.1.12 《低合金高强度结构钢》GB1597。2.1.13 《钢化玻璃》GB9963-88。2.1.14 《浮法玻璃》GB11614-89。2.1.15 《夹层玻璃》GB9962。2.1.16 《中空玻璃》GB11944。2.1.17 《建筑幕墙空气渗透性能检测方法》GB/T15226-94。2.1.18 《建筑幕墙风压变形性能检测方法》GB/T15227-94。2.1.19 《建筑幕墙雨水渗漏性能检测方法》GB/T15228-94。2.1.20 《建筑施工高处作业安全技术规范》JGJ80-91。2.1.21 《建设工程监理规范》GB50319－20002.2 根据《建设工程施工质量验收统一标准》GB50300-2001 划分建筑工程分部，分项工程和检验批：2.2.1 玻璃幕墙工程为建设装饰装修分部工程，幕墙子分部工程的分项工程。2.2.2 玻璃幕墙分项工程以 1000m2为一检验批。2.3 每一检验批监理实测实量质量检验抽查样本数采用以下方案。2.3.1 每个检验批每 100m2应至少抽查 1 处，每处不得小于 10m2。2.4 工程有关安全和功能检测项目内容：2.4.1 建筑幕墙空气渗透性能检测。2.4.2 建筑幕墙风压变形性能检测。2.4.3 建筑幕墙雨水渗透性能检测。2.4.4 幕墙平面变形性能检测。 上海市建设工程监理有限公司2.4.5 硅铜结构胶与接触材料相容性试验。2.4.6 膨胀螺栓拉拔力检测（无条件与预埋件连接时）。2.4.7 避雷接地的检测。2.4.8 现场淋水试验。2.4.9 铝型材及建筑玻璃性能检测。2.5 本工程质量验收内容和相应的合格标准。2.5.1 检验批合格质量应符合下列规定：2.5.1.1 主控项目和一般项目的质量经抽样检验合格。2.5.1.2 具有完整的施工操作依据、质量检查记录。2.5.2 分项工程质量验收合格应符合下列规定：2.5.2.1 分项工程所含的检验批均应符合合格质量的规定。2.5.2.2 分项工程所含的检验批的质量验收记录应完整。2.5.3 分部（子分部）工程质量验收合格应符合下列规定：2.5.3.1 分部（子分部）工程所含分项工程的质量均应验收合格。2.5.3.2 质量控制资料应完整。2.5.3.3 玻璃幕墙子分部工程有关安全及功能的检验和抽样检测结果应符合有关规定。2.5.3.4 观感质量验收应符合要求。3 监理工作流程3.1 隐蔽工程验收工作流程：隐蔽工程验收工作对玻璃幕墙使用安全和使用功能具有重大的意义，根据本工程特点，隐蔽工程应包括如下内容：3.1.1 预埋件（或后置埋件）3.1.2 构件的连接节点。3.1.3 变形缝及墙面转角处的构造节点。3.1.4 幕墙防雷装置。3.1.5 幕墙防火构造。3.1.6 隐蔽验收工作流程如下图： 上海市建设工程监理有限公司3.2 玻璃幕墙分项工程质量验收工作流程：3.3 玻璃幕墙工程施工进度控制工作流程：合同的进度要求子分项工程完工自检合格（承 包 方）现场检查（现场监理工程师）...
