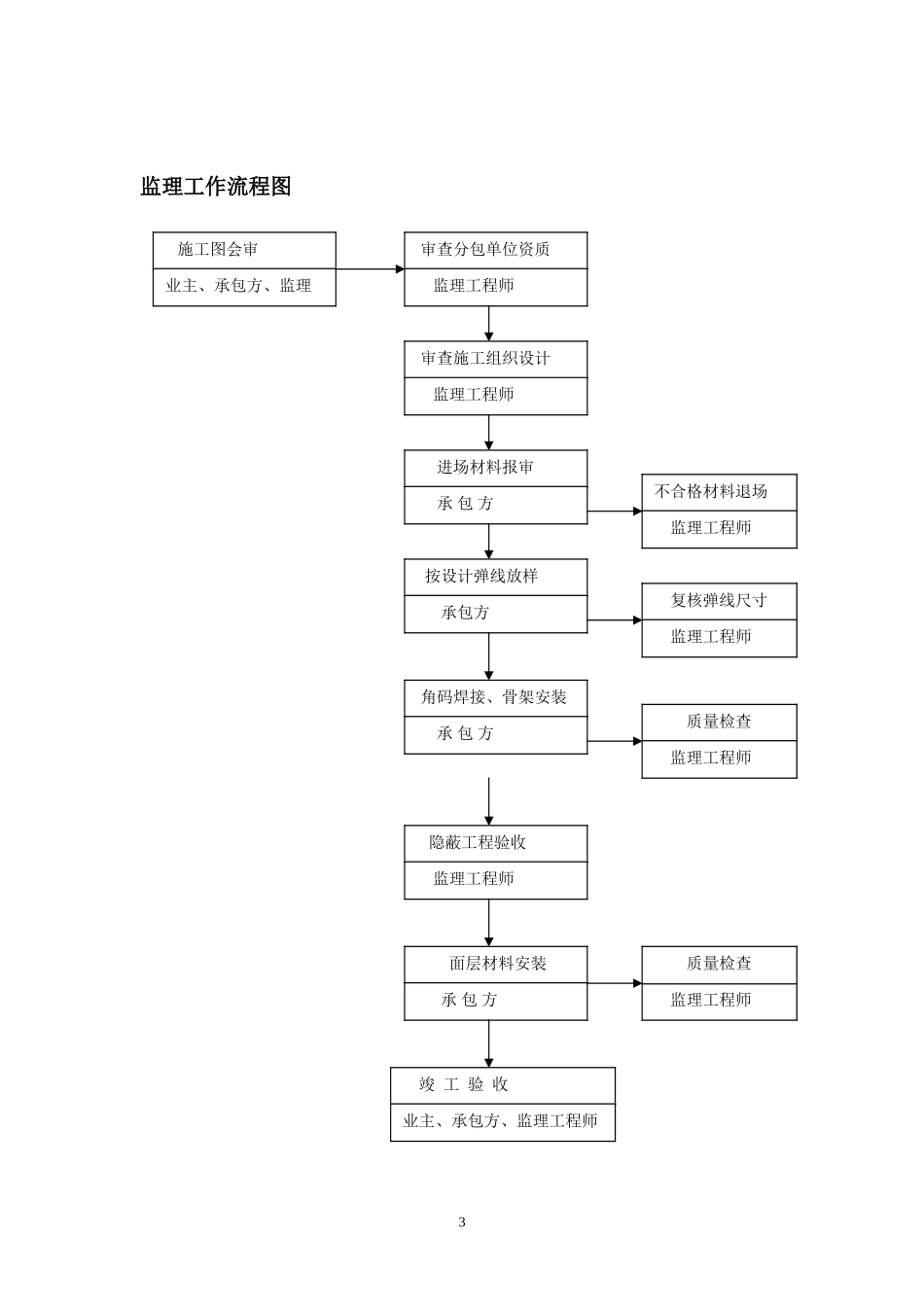

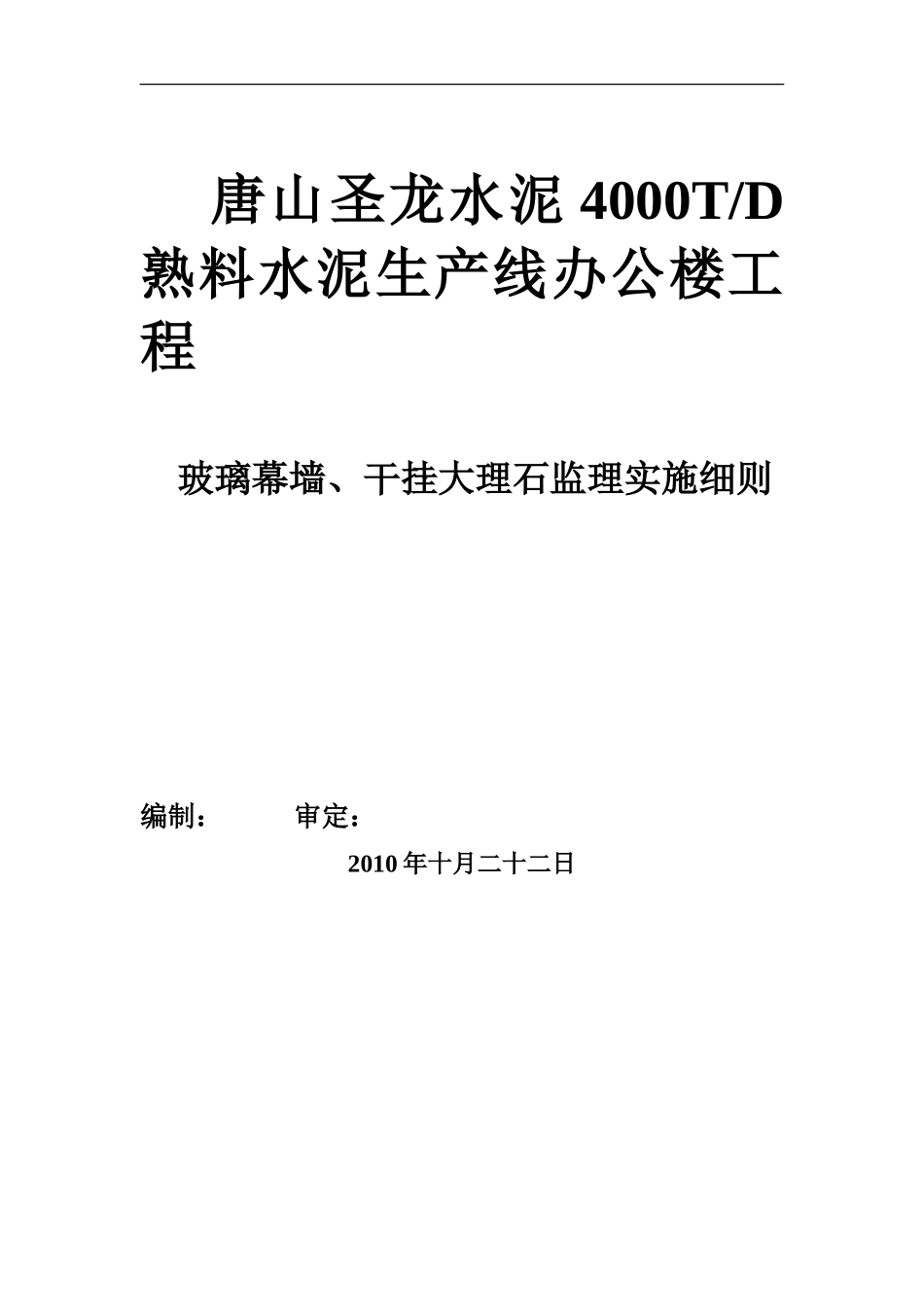

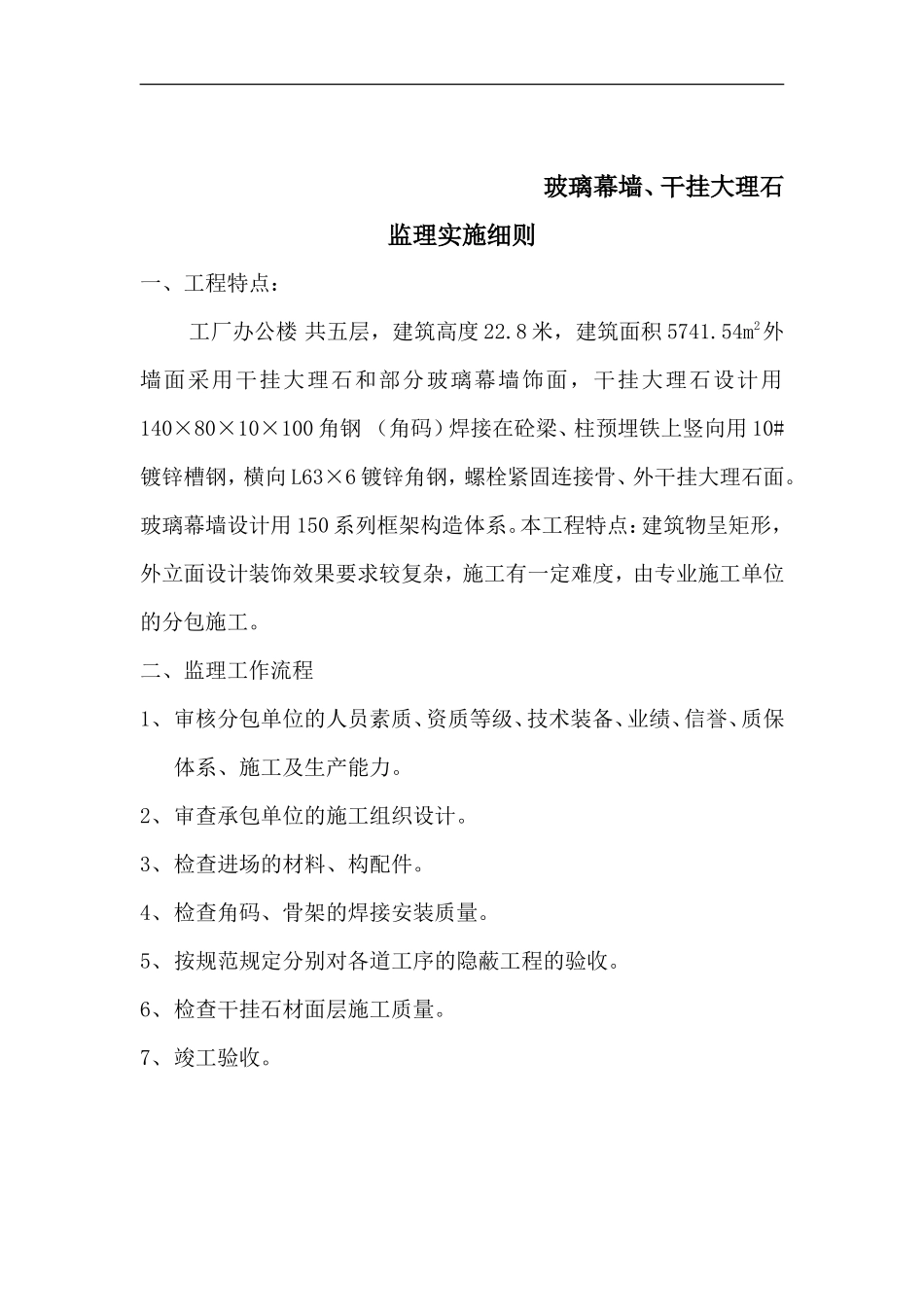

唐山圣龙水泥 4000T/D熟料水泥生产线办公楼工 程 玻璃幕墙、干挂大理石监理实施细则 编制： 审定：2010 年十月二十二日 玻璃幕墙、干挂大理石监理实施细则一、工程特点：工厂办公楼 共五层，建筑高度 22.8 米，建筑面积 5741.54m2外墙面采用干挂大理石和部分玻璃幕墙饰面，干挂大理石设计用140×80×10×100 角钢 （角码）焊接在砼梁、柱预埋铁上竖向用 10#镀锌槽钢，横向 L63×6 镀锌角钢，螺栓紧固连接骨、外干挂大理石面。玻璃幕墙设计用 150 系列框架构造体系。本工程特点：建筑物呈矩形，外立面设计装饰效果要求较复杂，施工有一定难度，由专业施工单位的分包施工。二、监理工作流程1、审核分包单位的人员素质、资质等级、技术装备、业绩、信誉、质保体系、施工及生产能力。2、审查承包单位的施工组织设计。3、检查进场的材料、构配件。4、检查角码、骨架的焊接安装质量。5、按规范规定分别对各道工序的隐蔽工程的验收。6、检查干挂石材面层施工质量。7、竣工验收。监理工作流程图 施工图会审业主、承包方、监理 审查分包单位资质 监理工程师 审查施工组织设计 监理工程师 进场材料报审 承 包 方 按设计弹线放样 承包方 角码焊接、骨架安装 承 包 方 隐蔽工程验收 监理工程师面层材料安装 承 包 方 竣 工 验 收业主、承包方、监理工程师 不合格材料退场监理工程师复核弹线尺寸监理工程师质量检查监理工程师质量检查监理工程师3三、监理工作控制要点及目标值1、对有关干挂大理石的进场材料必须符合设计及验收规范要求，主要验收下列材料：（必须符合国家现行产品标准和工程技术规程）1）镀锌槽钢、角钢。2）螺栓紧固件及有关的配件。3）大理石弯曲强度不小于 8Mpa，吸水率小于 0.8。4）焊条、胶结材料、密封材料。以上各种材料控制目标值详附表。2、角码焊接质量、骨架连接质量必须符合设计及验收规程，根据规范规定，建筑物高度 100 米以下，抗震设防烈度小于 8 度的石材幕墙工程的质量要求。1）石材孔、槽的数量、深度、位置、尺寸应符合设计要求。2）幕墙主体结构的预埋件的位置、数量必须符合设计要求。3）镀锌槽钢、角钢及配件应防腐处理。4）花岗石幕墙的角钢、槽钢的框架主柱与主体结构预埋件的连接，主柱与横梁的连接，连接件与框架的连接，连接件与花岗石面板的连接必须符合设计要求，安装必须牢固。3、花岗石幕墙的表面应平整、洁净、无污染、缺损和裂缝。颜色和花纹应协调一致，无明显色差，无明显修痕。4、1）花岗石幕墙的表面和板缝处理应符合设计要求，注胶应饱满、密实、连续、均匀、无气泡，板缝宽度应符合技术标准的规定。42）花岗石幕墙不应有渗漏、滴水线，流水坡向应正确、顺直。5、每平方米大理石的表面质量和检验方法：项 次 项 目 质量要求 检验方法、 1裂 痕 、 明 显 划 伤 和 长 度>100mm 的轻微划伤 不允许 观察 2长度≤100mm 的轻微划伤 ≤8 条 用钢尺检查 3 擦伤总面积 ≤500 平方米 用钢尺检查6、大理石幕墙安装允许便差和检验方法：项 次 项 目 允许偏差 （mm） 检验方法 光 面 麻 面 1幕墙垂直度 幕墙高度≤30m 10 用经纬仪检查30m<幕墙高度≤60m 1560m<幕墙高度≤90m 20 幕墙高度>90m 25 2 幕墙水平度 3 用水平仪检查 3 板材立面垂直度 3 用水平仪检查 4 板材上沿水平度 2用 1m 水平尺和钢直尺检查 5 相邻板材板角错位 1 用钢直尺检查 6 幕墙表面平整度 2 3用垂直检测尺检查 7 阳角方正 2 4用垂直检测尺检查 8 接缝直线度 3 4拉 5m 线，不足 5m拉通线，用钢直尺检查 9 接缝高低差 1 --用钢直尺和塞尺检查10 接缝宽度 1 2用钢直尺检查7、有关幕墙工程的强制性条文1）主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求。2）幕墙金属框架与主体结构预埋件的连接，主柱与横梁的连接及幕墙面板的安装必须符合设计要求，必须安装牢固。58、玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。9、1）玻璃幕墙工程的横...
