CFG桩基工程监理实施细则(盘古)--监理实施细则

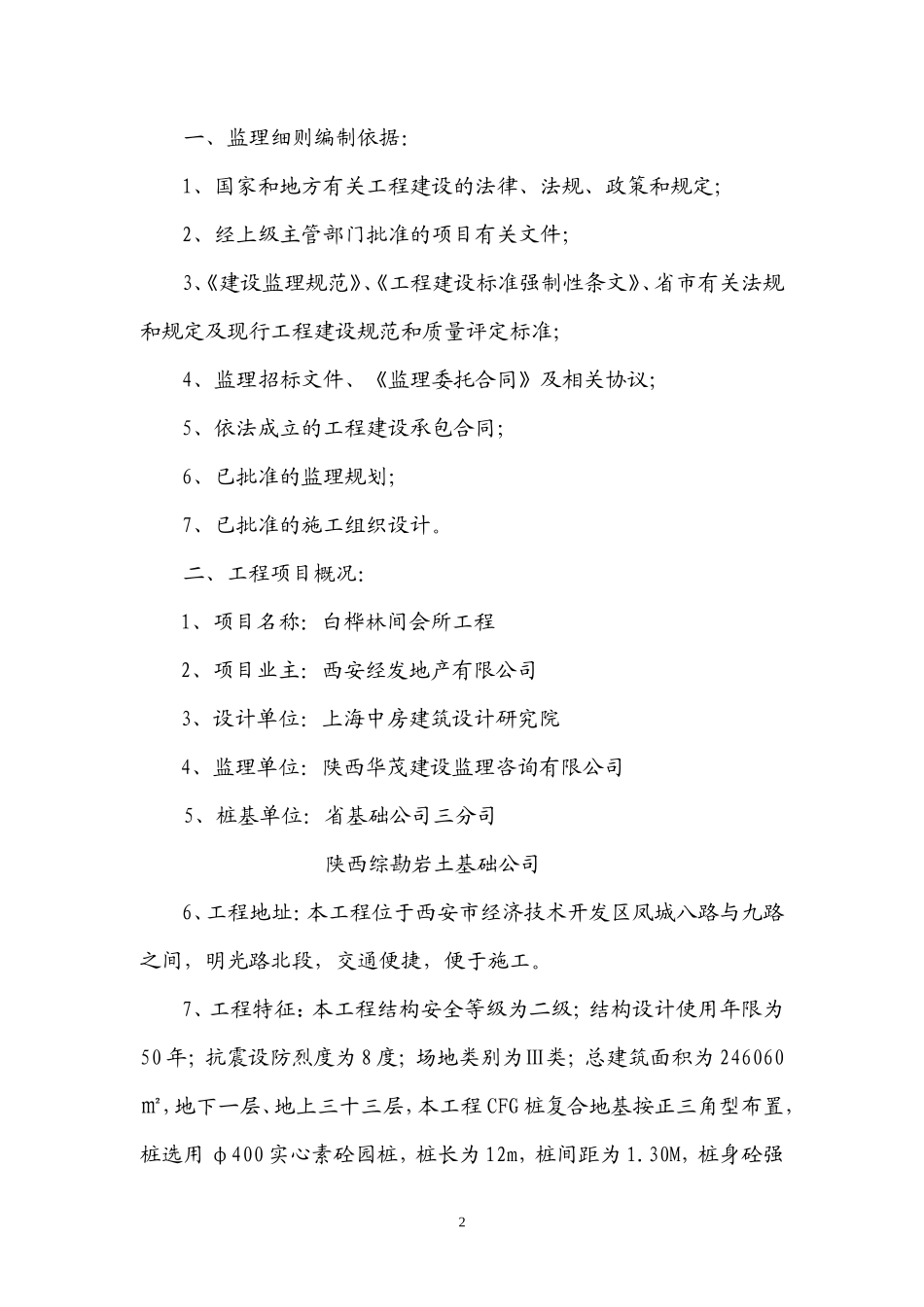

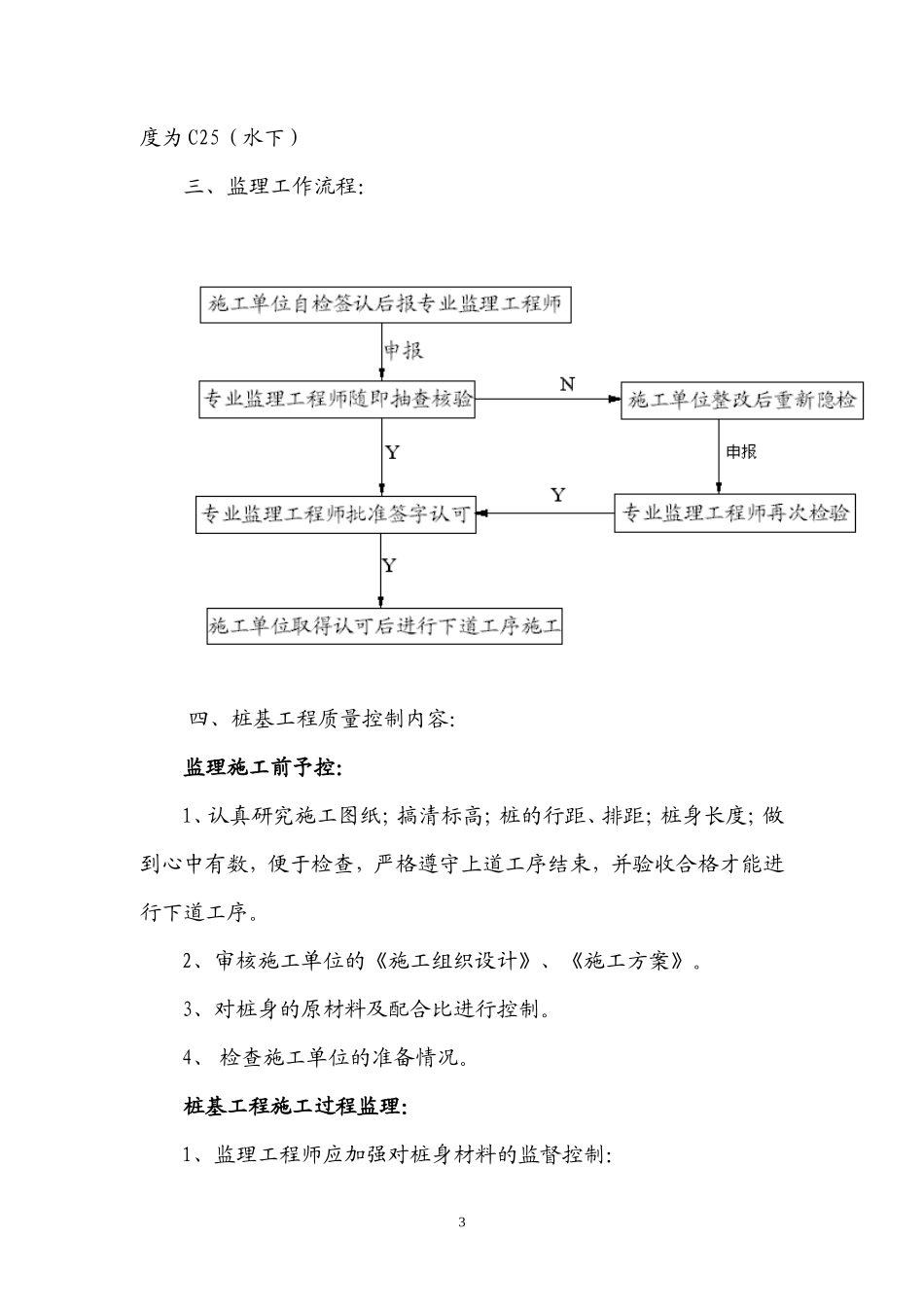

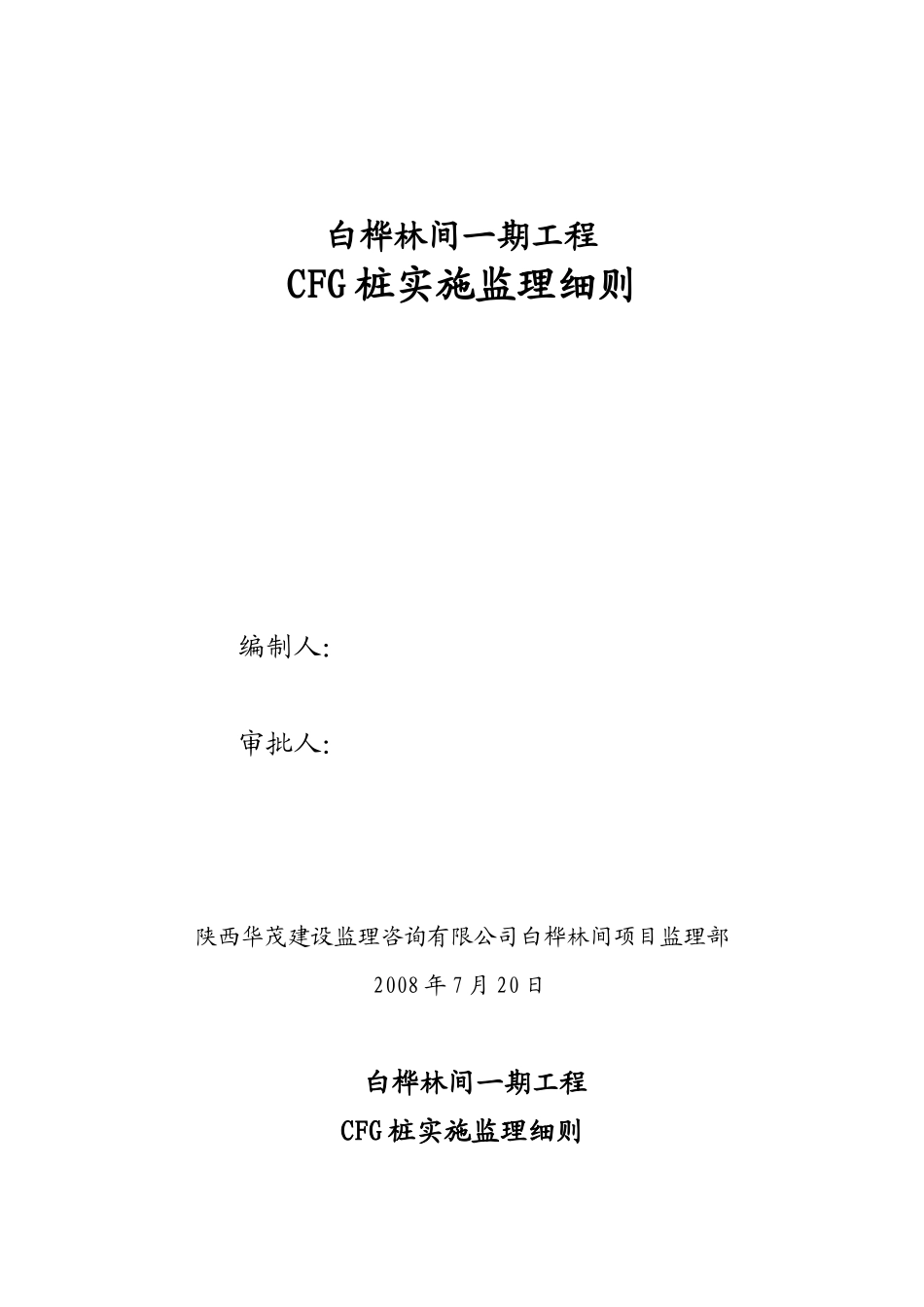

白桦林间一期工程CFG 桩实施监理细则编制人：审批人：陕西华茂建设监理咨询有限公司白桦林间项目监理部2008 年 7 月 20 日白桦林间一期工程CFG 桩实施监理细则一、监理细则编制依据： 1、国家和地方有关工程建设的法律、法规、政策和规定；2、经上级主管部门批准的项目有关文件；3、《建设监理规范》、《工程建设标准强制性条文》、省市有关法规和规定及现行工程建设规范和质量评定标准；4、监理招标文件、《监理委托合同》及相关协议；5、依法成立的工程建设承包合同；6、已批准的监理规划；7、已批准的施工组织设计。二、工程项目概况：1、项目名称：白桦林间会所工程2、项目业主：西安经发地产有限公司3、设计单位：上海中房建筑设计研究院4、监理单位：陕西华茂建设监理咨询有限公司5、桩基单位：省基础公司三分司陕西综勘岩土基础公司6、工程地址：本工程位于西安市经济技术开发区凤城八路与九路之间，明光路北段，交通便捷，便于施工。7、工程特征：本工程结构安全等级为二级；结构设计使用年限为50 年；抗震设防烈度为 8 度；场地类别为Ⅲ类；总建筑面积为 246060㎡，地下一层、地上三十三层，本工程 CFG 桩复合地基按正三角型布置，桩选用 φ400 实心素砼园桩，桩长为 12m，桩间距为 1.30M，桩身砼强2度为 C25（水下）三、监理工作流程： 四、桩基工程质量控制内容：监理施工前予控：1、认真研究施工图纸；搞清标高；桩的行距、排距；桩身长度；做到心中有数，便于检查，严格遵守上道工序结束，并验收合格才能进行下道工序。2、审核施工单位的《施工组织设计》、《施工方案》。3、对桩身的原材料及配合比进行控制。4、 检查施工单位的准备情况。桩基工程施工过程监理：1、监理工程师应加强对桩身材料的监督控制：3根据建设单位要求，白桦林间高层住宅楼 CFG 工程桩砼等级C25，现场搅拌，应提前考查确定用于搅拌用的砼原材料是否符合设计及业主的要求，在材料进场后，再在现场抽查材料的质量情况，见证取样并填写原材料送检委托单，原材料合格的报告单，如都满足设计及业主的要求，根据实验室所出的配合比，进行砼开盘鉴定后搅拌，现场测量是否严格按照级配要求进行搅拌，并按要求进行砼塌落度检测，合格后方可进行浇注。2、监理工程师应加强桩基施工过程的监督控制：（1）桩位的控制：施工单位在进行成孔之前，监理工程师应对桩位进行复查，位置正确后，经监理工程师认可后，方可进行下一道工序。（2）成孔控制：使用 CFG18 型桩机成孔，钻机就位稳固、平整，调整钻杆与地面垂直，确保垂直度偏差在规范规定内，桩径应按施工图规定的 400mm 进行，待钻到钻具上有标识的设计标高时，经监理工程师检查、认可后，再进行下一道工序。（3） 成桩控制：在成孔合格后，报监理工程师检查，在浇注过程中应严格按照已审批的《施工组织设计》、《施工方案》进行浇注，砼的输送量与钻机的提升速度要相适应，当钻具提升接近地面时要充分控制好标高，保证浇注的质量和浇注的高度。3、 浇注过程中监理工程师应加强安全巡视。监理工程师应在浇注过程中应督促施工单位对施工班组进行安全教育，及时制止不安全因素的发生，并定期召开安全会议，确保本工程的安全施工。44、施工过程中的允许偏差：桩长允许偏差≤100，桩径允许偏差㎜20，桩垂直度允许偏差㎜≤1.5﹪，桩位允许偏差≤160。㎜五、监理目标：质量验收符合设计及施工规范要求，进度符合总施工进度要求。六、监理的监理方法及监理计划：监理方法：全程旁站监理计划：各个质量控制点的验收 七、监理的验收：由土建专业监理工程师组织验收内容：施工过程技术资料齐全，由有资质的检测单位进行检测。 陕西华茂建设监理咨询有限公司白桦林间项目监理部5
