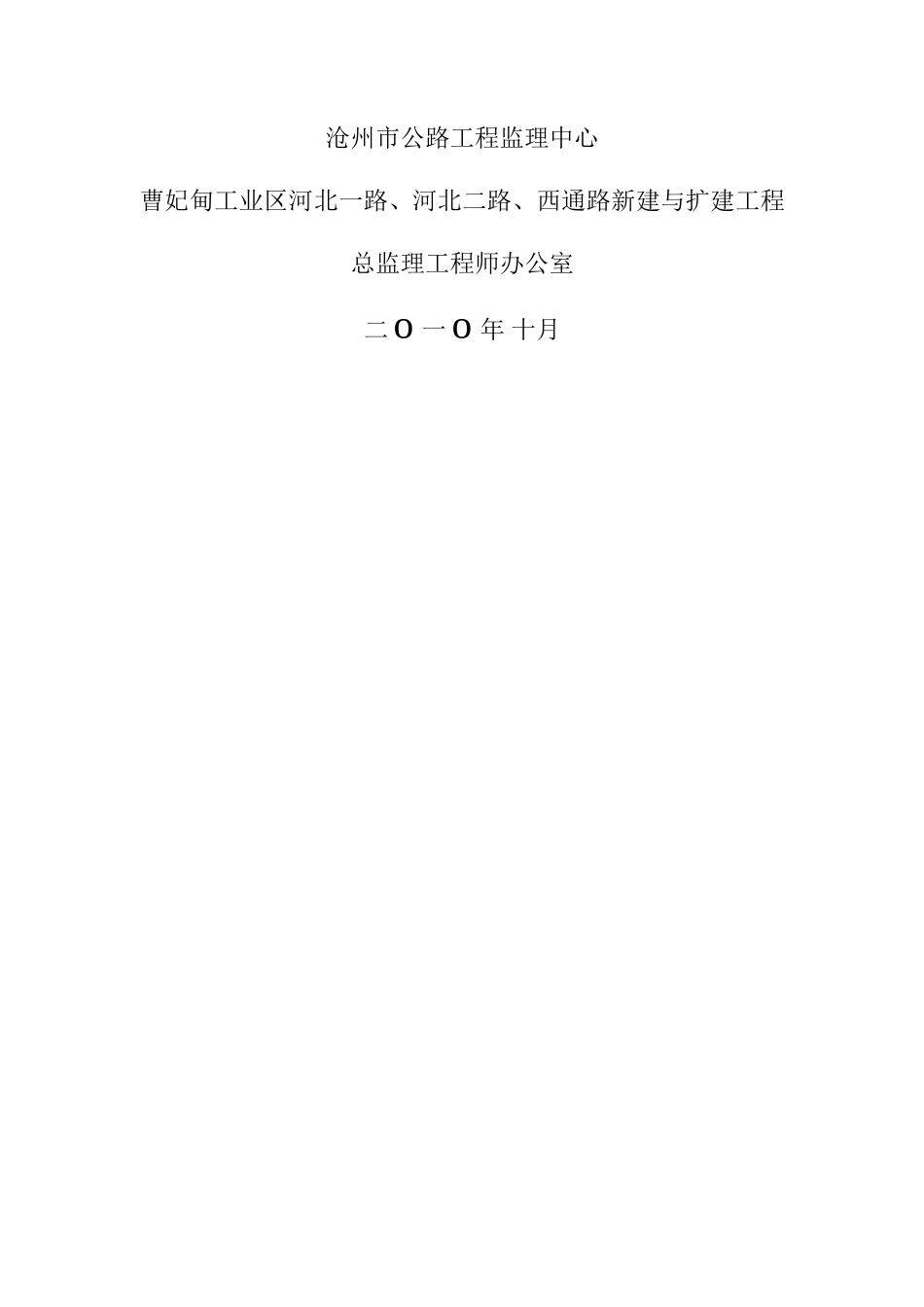

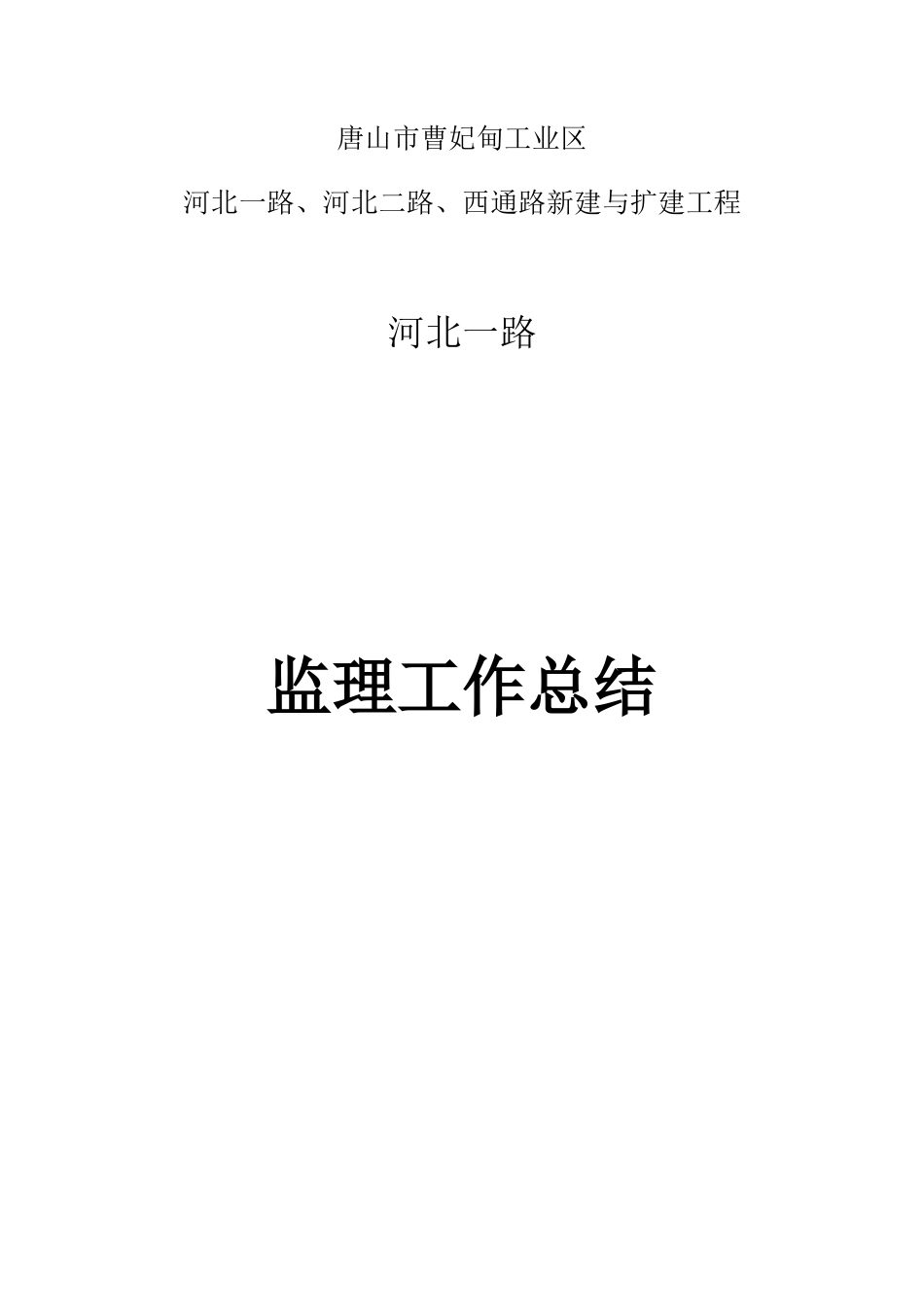

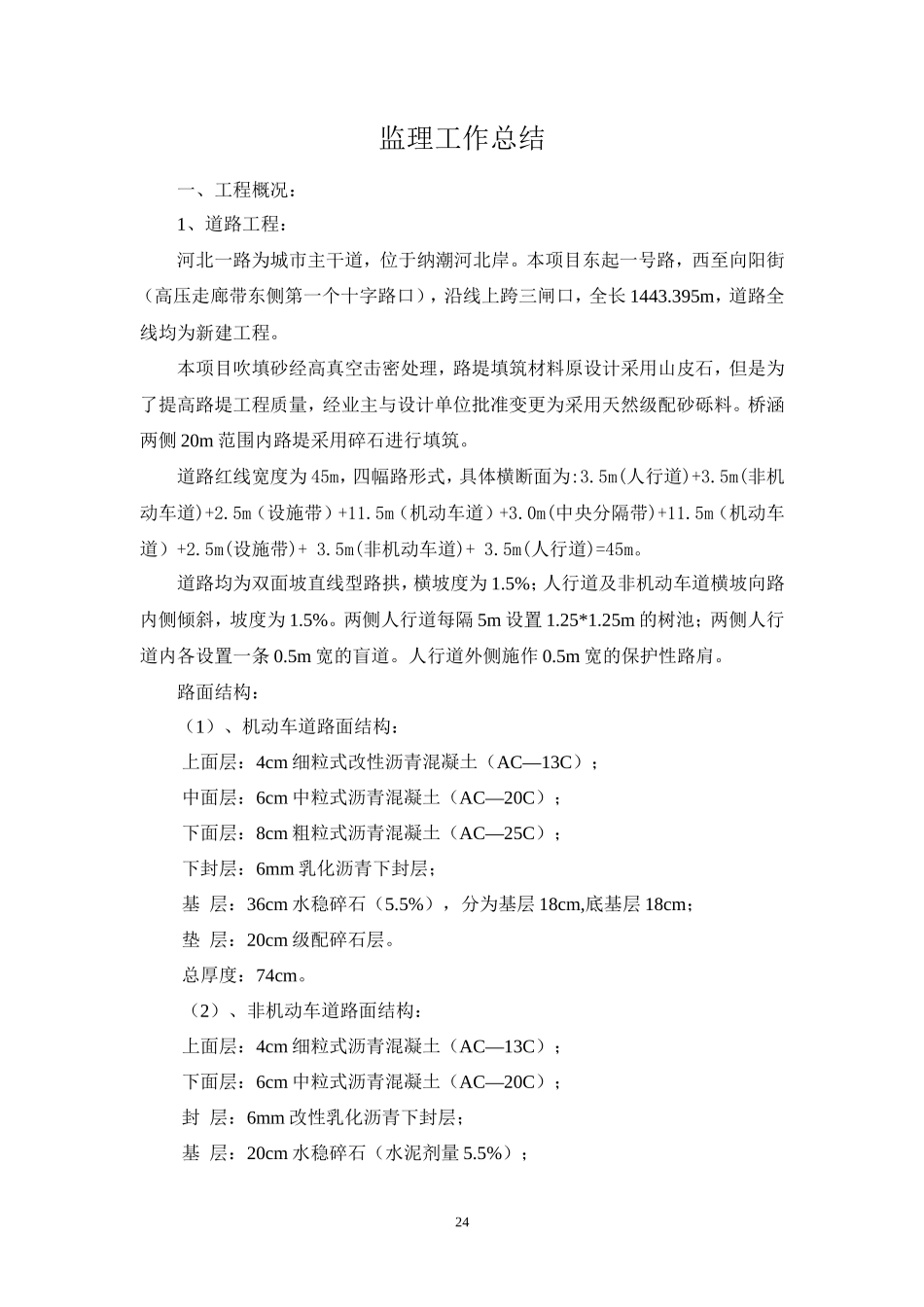

唐山市曹妃甸工业区河北一路、河北二路、西通路新建与扩建工程河北一路监理工作总结沧州市公路工程监理中心曹妃甸工业区河北一路、河北二路、西通路新建与扩建工程总监理工程师办公室二o 一o 年 十月监理工作总结一、工程概况：1、道路工程：河北一路为城市主干道，位于纳潮河北岸。本项目东起一号路，西至向阳街（高压走廊带东侧第一个十字路口），沿线上跨三闸口，全长 1443.395m，道路全线均为新建工程。 本项目吹填砂经高真空击密处理，路堤填筑材料原设计采用山皮石，但是为了提高路堤工程质量，经业主与设计单位批准变更为采用天然级配砂砾料。桥涵两侧 20m 范围内路堤采用碎石进行填筑。道路红线宽度为 45m，四幅路形式，具体横断面为:3.5m(人行道)+3.5m(非机动车道)+2.5m（设施带）+11.5m（机动车道）+3.0m(中央分隔带)+11.5m（机动车道）+2.5m(设施带)+ 3.5m(非机动车道)+ 3.5m(人行道)=45m。道路均为双面坡直线型路拱，横坡度为 1.5%；人行道及非机动车道横坡向路内侧倾斜，坡度为 1.5%。两侧人行道每隔 5m 设置 1.25*1.25m 的树池；两侧人行道内各设置一条 0.5m 宽的盲道。人行道外侧施作 0.5m 宽的保护性路肩。路面结构：（1）、机动车道路面结构：上面层：4cm 细粒式改性沥青混凝土（AC—13C）；中面层：6cm 中粒式沥青混凝土（AC—20C）；下面层：8cm 粗粒式沥青混凝土（AC—25C）；下封层：6mm 乳化沥青下封层；基 层：36cm 水稳碎石（5.5%），分为基层 18cm,底基层 18cm；垫 层：20cm 级配碎石层。总厚度：74cm。（2）、非机动车道路面结构：上面层：4cm 细粒式沥青混凝土（AC—13C）；下面层：6cm 中粒式沥青混凝土（AC—20C）；封 层：6mm 改性乳化沥青下封层；基 层：20cm 水稳碎石（水泥剂量 5.5%）；24垫 层：20cm 级配碎石层。总厚度：50cm。（3）、人行道路面结构：表面层：6cm 彩色人行步道砖；中面层：3cm M7.5 水泥砂浆；基 层：15cmC30 水泥混凝土 ;垫 层：15cm 级配碎石层。总厚度：39cm。（4）、路缘石：路缘石均采用天然花岗岩。2、桥梁工程：原设计中桥一座，后规划设计变更增设中桥两座，共计中桥三座。（1）、K0+647 中桥：该桥位于河北一路中段，上跨规划预留的人工河堤，桥下三闸口七级通航。本桥中心桩号 K0+647，与路线交角为 115°，分左右两幅；上部结构为 1—25m 装配式部分预应力混凝土简支小箱梁，下部结构为柱式桥台、钻孔灌注桩基础，桥梁全长 31.5 米。该桥为原设计桥梁。（2）、K0+530.68 中桥：该桥位于河北一路中段，上跨规划预留的人工河堤，本桥中心桩号K0+530.68，与路线交角为 90°，分左右两幅；上部结构为 2—25m 装配式部分预应力混凝土连续小箱梁，下部结构为柱式桥墩、柱式桥台、钻孔灌注桩基础，桥梁全长 56.5m。该桥为规划设计变更增加的中桥。（3）、K0+070 中桥：为了满足河北一路跨线管线要求，规划变更增加该桥，该桥顺桥向跨越电信管道、原水管道和燃气管道，横桥向跨越规划的雨水管道、给水管道和燃气管道。该桥上部结构为 2—20m 装配式后张法预应力混凝土空心板简支梁，下部结构为柱式桥墩、柱式桥台、钻孔灌注桩基础，桥梁全长 40.04m。与路线交角为 90°。3、管道工程：（1）、雨水管道：设在河北一路南侧非机动车道下，全长 1391m。（2）、污水管道：设在河北一路南侧非机动车道下，全长 1049m。25（3）、中水管道：设在河北一路 K0+857.89~K1+443.395 段北侧非机动车道下，全长 624m（含预埋支管）。（4）、电力管道：在河北一路南侧规划位置，新建道路电力管线 24 根电缆排管 1.395km(KO+035~K1+430),电缆人孔井 23 个，其中：电缆普通井 18 个，T 接井1 个，十字井 3 个，J174﹟人孔井 1 个。4、其他工程：（1）、照明工程：照明路灯设在两侧设施带中，灯杆总数 72 套。根据规划要求灯型灯具由原设计（2*25W+1*150W）普通灯全部变更为（6*100W+9*65W）中华灯，电缆、箱变、基础等相关内容相应变更。（2）、绿化工程:中央分隔带、两侧设施带全部进行绿化。（3）、交通设施工程:①、标线：交通标线为热熔反光线，总...
