各类施工表格外脚手架方案与设计

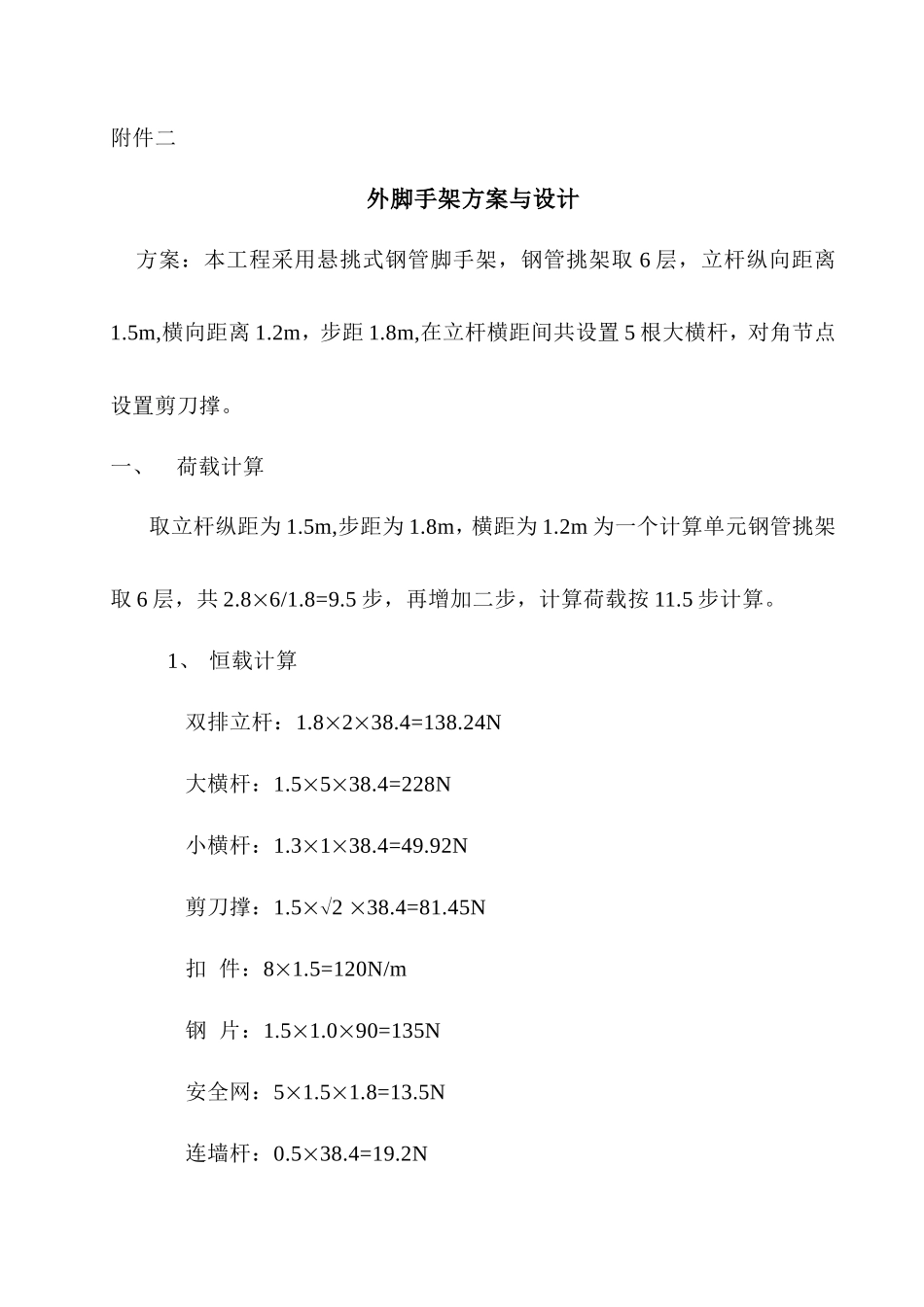

附件二外脚手架方案与设计 方案：本工程采用悬挑式钢管脚手架，钢管挑架取 6 层，立杆纵向距离1.5m,横向距离 1.2m，步距 1.8m,在立杆横距间共设置 5 根大横杆，对角节点设置剪刀撑。一、荷载计算 取立杆纵距为 1.5m,步距为 1.8m，横距为 1.2m 为一个计算单元钢管挑架取 6 层，共 2.86/1.8=9.5 步，再增加二步，计算荷载按 11.5 步计算。1、 恒载计算 双排立杆：1.8238.4=138.24N 大横杆：1.5538.4=228N 小横杆：1.3138.4=49.92N 剪刀撑：1.52 38.4=81.45N 扣 件：81.5=120N/m 钢 片：1.51.090=135N 安全网：51.51.8=13.5N 连墙杆：0.538.4=19.2N 合 计 845.31N 所挑 11.5 步高度内的全部自重 11.5845.31=9721.1N2、活载：在悬挑高度内允...
