钢筋平法讲解

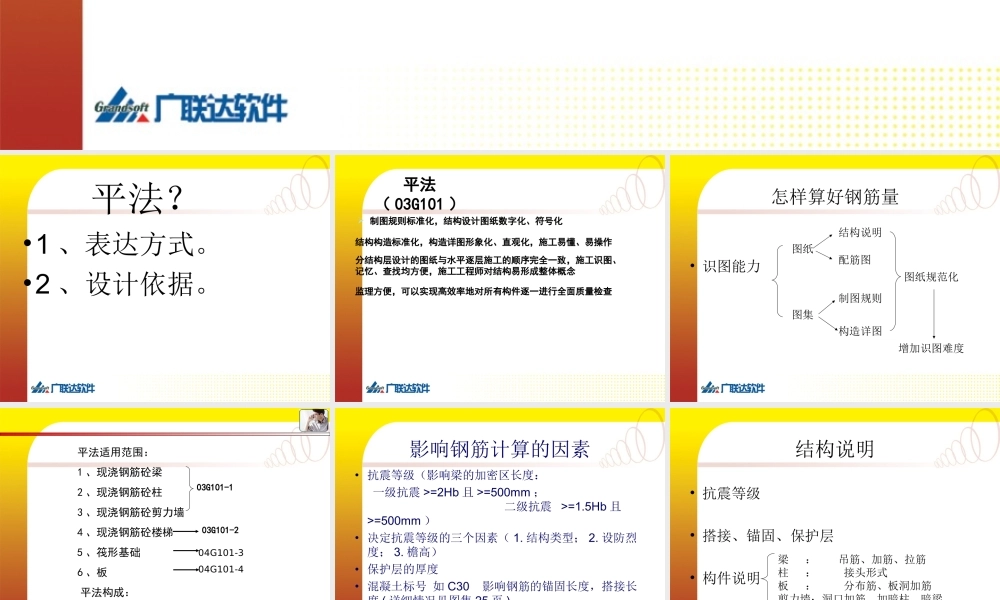

平法？•1 、表达方式。•2 、设计依据。平法（ 03G101 ） 制图规则标准化，结构设计图纸数字化、符号化结构构造标准化，构造详图形象化、直观化，施工易懂、易操作分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念监理方便，可以实现高效率地对所有构件逐一进行全面质量检查 怎样算好钢筋量• 识图能力图纸图集结构说明配筋图制图规则构造详图图纸规范化增加识图难度 平法构成：1 、制图规则2 、构造详图平法适用范围：1 、现浇钢筋砼梁2 、现浇钢筋砼柱3 、现浇钢筋砼剪力墙4 、现浇钢筋砼楼梯5 、筏形基础6 、板03G101-103G101-204G101-304G101-4 影响钢筋计算的因素• 抗震等级（影响梁的加密区长度： 一级抗震 >=2Hb 且 >=500mm ； 二级抗震 >=1.5Hb 且>=500mm ）• 决定抗震等级的三个因素（ 1. 结构类型； 2. 设防烈度； 3. 檐高）• 保护层的厚度• 混凝土标号 如 C30 影响钢筋的锚固长度，搭接长度 ( 详细情况见图集 25 页 )• 搭接形式（影响柱的箍筋根数及纵向钢筋长度 结构说明• 抗震等级• 搭接、锚固、保护层• 构件说明梁 ： 吊筋、加筋、拉筋柱 ： 接头形式板 ： 分布筋、板洞加筋剪力墙：洞口加筋，加暗柱，暗梁构造筋：砌体加筋，砌块墙中构造柱， 现浇带受力钢筋的混凝土保护层最小厚度（ mm ） 梁 梁的平面注写方式 梁中常见钢筋形式 梁钢筋：钢筋骨架上：上通筋中：侧面钢筋下：下部钢筋 ( 通长或不通长 )左：左支座钢筋中：架立钢筋或跨中钢筋右：右支座钢筋箍筋附加钢筋 关于平法的识图及配筋构造 跨中钢筋6跨中钢筋上部贯通筋计算公式 :＝各跨长之和 - 左支座内侧 - 右支座内侧 + 锚固＋搭接长度端支座锚固长度的判别条件：1 、锚固2 、支座宽度－保护层＋ 15*d端支座负筋计算公式：（ Ln 净跨长）上排钢筋长度＝ Ln/3+ 锚固下排钢筋长度＝ Ln/4+ 锚固（锚固同梁上部贯通筋端锚固）中间支座负筋计算公式：（ Ln 净跨长）上排钢筋长度＝ 2*Ln/3+ 支座宽度下排钢筋长度＝ 2*Ln/4+ 支座宽度架立筋计算公式：（ Ln 净跨长 ）架立筋长度＝ Ln/3+2* 搭接（现在软件中是 150MM ）平法中规定，当贯通筋和架立筋同时存在时，取 150MM下部钢筋计算公式：（ Ln 净跨长 注：下部钢筋 不分上下排）框架梁下部钢筋＝净跨长度 +2* 锚固 ( 或0.5Hc+5D)下部不伸入支座钢筋计算公式：框架梁下部不伸入支座钢筋＝净跨长度 -2*0.1Ln请注意标注方式腰筋计算公式：（ Ln 净跨长 ）腰筋长度＝净跨长度 +2* 锚固 + 搭接 拉筋计算公式拉筋长度＝梁宽 -2* 保护层+2*11.9d+2*d 11.9D 的推导abd1.25dL=10d+b+3/8*3.14*R =10d+(a-d-1.25d)+4.13d =a+11.9d吊筋和次梁加筋计算公式：吊筋长度＝ 2* 锚固 +2* 斜段长度 + 次梁宽度 +2*50框梁高度 >800mm a=60 度 <=800mm a=45 度次梁加筋按根数计算长度同箍筋长度 箍筋计算公式：箍筋长度＝2*（ H-2*25+B-2*25 ） +（ 11.9*2+8 ） d根数计算＝ 2* 【（加密区长度 -50 ） / 加密间距+1 】 + （非加密区长度 / 非加密间距 -1 ）分析 8*D 的来历 悬臂梁箍筋计算公式：箍筋长度＝2* 【（ H+Hb ） /2-2*25+B-2*25 】 + （ 11.9*2+8 ） d根数计算＝（ L-2*50 ） / 箍筋间距 +1箍筋全长加密悬臂梁钢筋上部上排钢筋＝ Ln/3+ 支座宽 +L-25+Hb-2*25 （ >=12d ）上部下排钢筋＝ Ln/4+ 支座宽 +0.75L下部钢筋＝ 12d+XL-25( 圆钢 15D) 柱• 基础部位• 中间层• 顶层• 变截面 基础插筋的算法一、二级抗震等级基础插筋长度＝基础高度 - 保护层+ 弯折 + 伸出地面长度框架柱基础中的钢筋计算 基础中的附加箍筋• 基础插筋的箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。一般是按2 根进行计算框架柱中间层的纵向钢筋手工计算长度＝层高 - 当前层伸出地面的高度 + 上一层伸出楼地面的高度抗震 KZ,QZ,LZ 的箍筋的加密区范围1 、基础中布箍筋2 根2 ...
