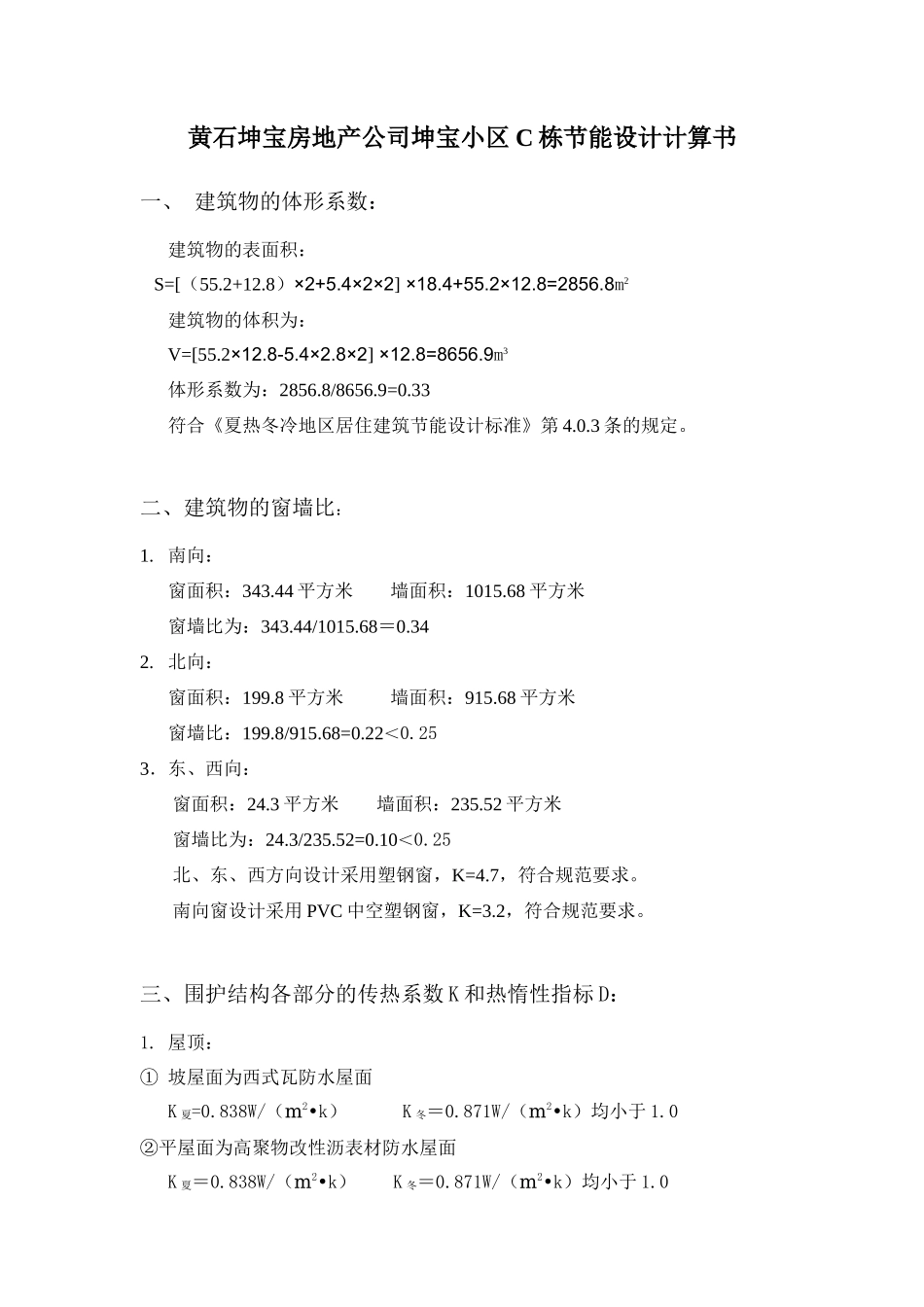

黄石坤宝房地产公司坤宝小区 C 栋节能设计计算书一、 建筑物的体形系数：建筑物的表面积： S=[（55.2+12.8）×2+5.4×2×2] ×18.4+55.2×12.8=2856.8m2建筑物的体积为：V=[55.2×12.8-5.4×2.8×2] ×12.8=8656.9m3体形系数为：2856.8/8656.9=0.33符合《夏热冬冷地区居住建筑节能设计标准》第 4.0.3 条的规定。二、建筑物的窗墙比：1. 南向：窗面积：343.44 平方米 墙面积：1015.68 平方米窗墙比为：343.44/1015.68＝0.342. 北向：窗面积：199.8 平方米 墙面积：915.68 平方米 窗墙比：199.8/915.68=0.22＜0.253．东、西向：窗面积：24.3 平方米 墙面积：235.52 平方米 窗墙比为：24.3/235.52=0.10＜0.25北、东、西方向设计采用塑钢窗，K=4.7，符合规范要求。南向窗设计采用 PVC 中空塑钢窗，K=3.2，符合规范要求。三、围护结构各部分的传热系数 K 和热惰性指标 D：1. 屋顶：① 坡屋面为西式瓦防水屋面 K 夏=0.838W/（m2•k） K 冬＝0.871W/（m2•k）均小于 1.0②平屋面为高聚物改性沥表材防水屋面K 夏＝0.838W/（m2•k） K 冬＝0.871W/（m2•k）均小于 1.0符合《夏热冬冷地区居住建筑节能设计标准》表 4.0.8 的规定2. 外墙：20 厚混合砂浆+200 厚页岩空心砖＋8 厚混合砂浆＋20 厚聚氨酯泡沫塑料 A.混合砂浆：导热系数 λ3＝0.87 蓄热系数 S3＝10.75热阻 R3=δ/λ3=0.02/0.87=0.02热惰性指示 D3=R3×S3=0.02×10.75=0.22 B. 200 厚页岩空心砖：导热系数 λ2=0.22 蓄热系 S2=3.59 热阻 R2=δ/λ2=0.19/0.22=0.864 热惰性指标 D2=R2×S2=0.864×3.59=3.10 C. 8 厚混合砂浆：导热系数 λ3=0.87 蓄热系数 S3=10.75 热阻 R3=δ/λ3=0.008/0.87=0.0092 热惰性指标 D3=R3×S3=0.0092×10.75=0.099 D.20 厚聚氨酯泡沫塑料：导热系数 λ3=0.033 蓄热系数 S3=0.36 热阻 R3=δ/λ3=0.02/0.033=0.6 热惰性指标 D3=R3×S3=0.36×0.6=0.216 外 墙 的 传 热 阻  R0 ＝ R ｉ ＋ R ＋ R ｅ ＝ R ｉ ＋ （ R1 + R2 + R3 ） + Re=0.11+(0.02+0.864+0.0092+0.6)+0.04=1.643式中 R——材料层的热阻（m2 × K/W） δ——材料的厚度（m） λ——材料的导热系数[W /（m × K）] D——热惰性指标[W /（m2 × K）]外墙的传热系数 K=1/R0=1/1.643=0.61<1.5，符合《夏热冬冷地区居住建筑节能设计标准》表 4.0.8 的规定。外墙的热惰性指标D=D1+D2+D3+D4=0.099+2.598+0.30+0.216=3.213>3.03 .分户墙：K=0.94<2.0; 分户楼板：K=1.98<2.0; 符合《夏热冬冷地区居住建筑节能设计标准》的要求。
