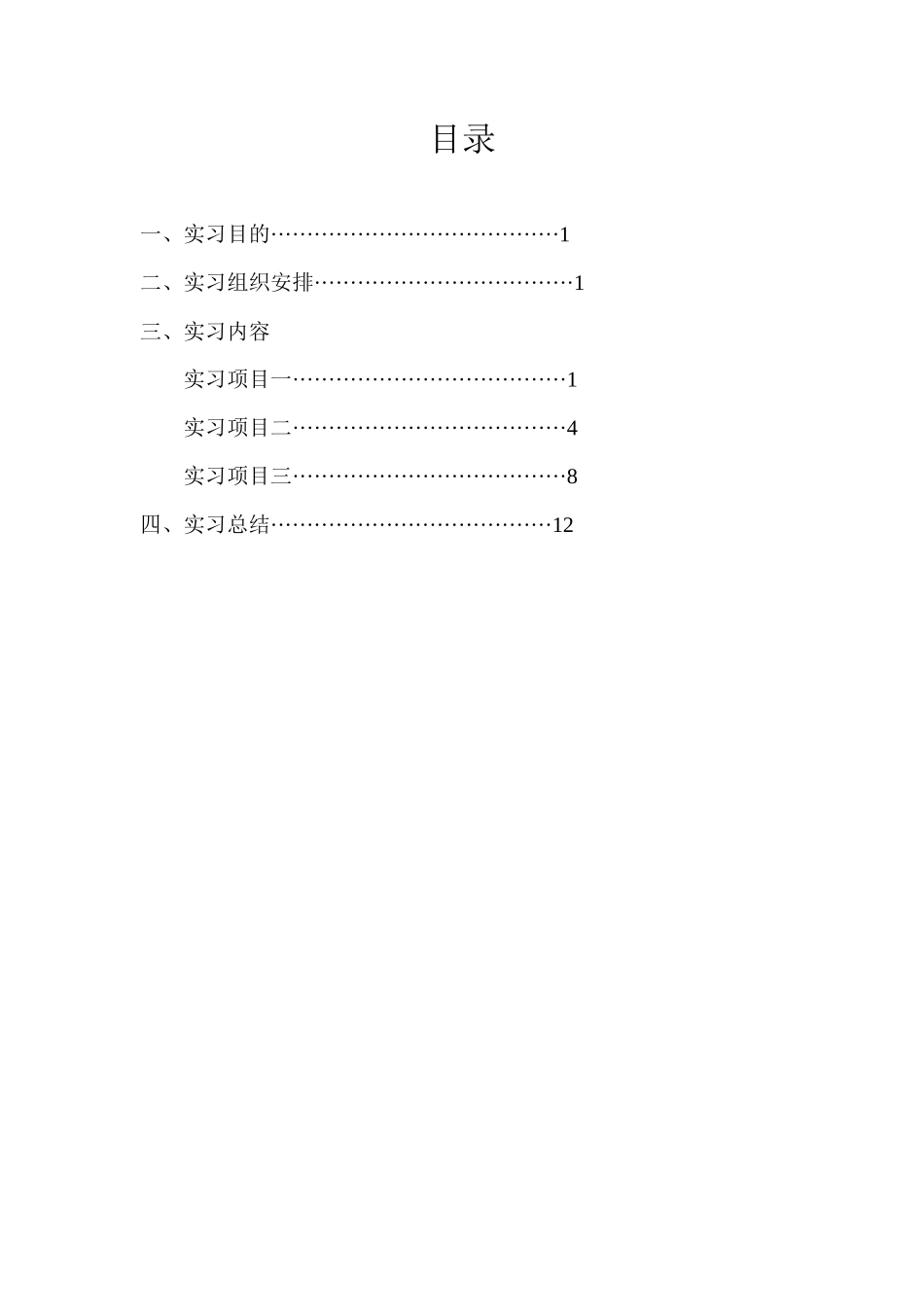

GIS 软件应用实习目录一、实习目的········································1二、实习组织安排····································1三、实习内容实习项目一······································1实习项目二······································4实习项目三······································8四、实习总结·······································12一、 实习目的通过《GIS 软件应用实习》的学习，使学生掌握 MapInfo、ArcGIS 等地理信息系统软件的使用，掌握专题地理信息系统的空间数据的入库和属性数据的入库及联接，以及根据录入的数据进行地理分析操作；具备地图数据录入、数据处理和基本空间分析能力；二、 实习基本情况在指导教师的讲解和指导下，学生每人一机，结合 MapInfo 等软件和实验数据独立完成本次实习的全部内容，并生成实习报告。三、 实习内容实习项目一：数据库设计与地图制作；1）目的掌握 MapInfo 软件的使用方法，能够完成数据库的设计、专题地图的数字化及数据录入。2）内容安排与组织在掌握 MapInfo 软件的使用方法的基础上，对土地利用规划图数据（tdlyght.jpg）进行数据库设计，并对该专题栅格地图进行数字化和属性信息录入。3）操作过程1、对土地利用规划图数据（tdlyght.jpg）进行配准。首先打开 mapinfo 绘图工具，单击“文件”，在下拉菜单中点击“打开”，在弹出对话框中的文件类型选项选择栅格图像，打开事先准备的土地利用规划图数据（tdlyght.jpg）。之后对 栅 格 地 图 先 进 行 配 准 ， 选 取 四 个 已 知 坐 标 点pt1(41397000,4680000),pt2(41397000,4676000),pt3(41401000,4680000),pt4(41401000,4676000),之后点击“投影”按钮，选择类别为“Non-Earth”,类别项为“Non-Earth（meters）”,连续点击“确定”按钮。2、按照表 1 新建表。单击“文件”，在下拉菜单中单击“新建表”，在弹出的菜单中的“创建新表并”的静态文本框中，勾选“添加到当前地图窗口(A)”，单击“创建”按钮，在新弹出的菜单中点击“增加字段【A】”按钮，添加字段“地类代码”，“地类名称”，“图斑编号”，“图斑面积”。点击“创建”按钮。将表保存到指定的文件夹中，文件名为“土地利用规划图”，点击“保存”按钮，保存文件。13、用多边形工具绘制土地利用规划图。适当使用主菜单中的“放大”，“缩小”工具，利用“多边形”工具勾绘出图形轮廓。选中目标区域，鼠标左键双击选中区域，在弹出对话框中，点击样式按钮，在新弹出的对话框中，填充图案选为“无”，边线样式为直线，颜色自定，在“宽度”的静态文本框中，在复选框中选择“像素”,线条调整为 2。连续点击确认按钮。在主菜单中选择“信息”工具，将图块的信息录入到表中。在将地图进行数字化的过程中，必然会出现两图块公用一条边界的情况。如果仍然利用多边形工具一点一点链接，会大大降低工作效率。这时，可利用“Ctrl”和“Shift”快捷键来快速画出公用边界。全部绘制完成后如图。 4、按照各个图块的属性填充颜色。得到最终结果图。2实习项目二：专题地图制作（制作 MapInfo 专题地图的方法，至少以 2种为例进行说明）与空间分析（缓冲区分析、叠置分析）。1）目的利用 MapInfo 软件制作专题地图，在已有专题地图数据的基础上，建立简单专题信息系统，在此基础上利用 MapInfo 的专题分析功能，进行空间分析。2）内容安排与组织（1）利用实习项目一中生成的土地利用规划图数据或其他已有数据（China，World，Tut_Usa 数据），制作专题地图，至少以 2 种为例进行说明。（2）缓冲区分析和叠加分析数据：高速公路数据（CHINAHWY 数据）。 3）操作过程31、打开【WORLD.wor】,点击【地图】——【创建专题地图】。按照下图选择数据。 2、选择【表】→【countries】，【字段】→【pop_u...
