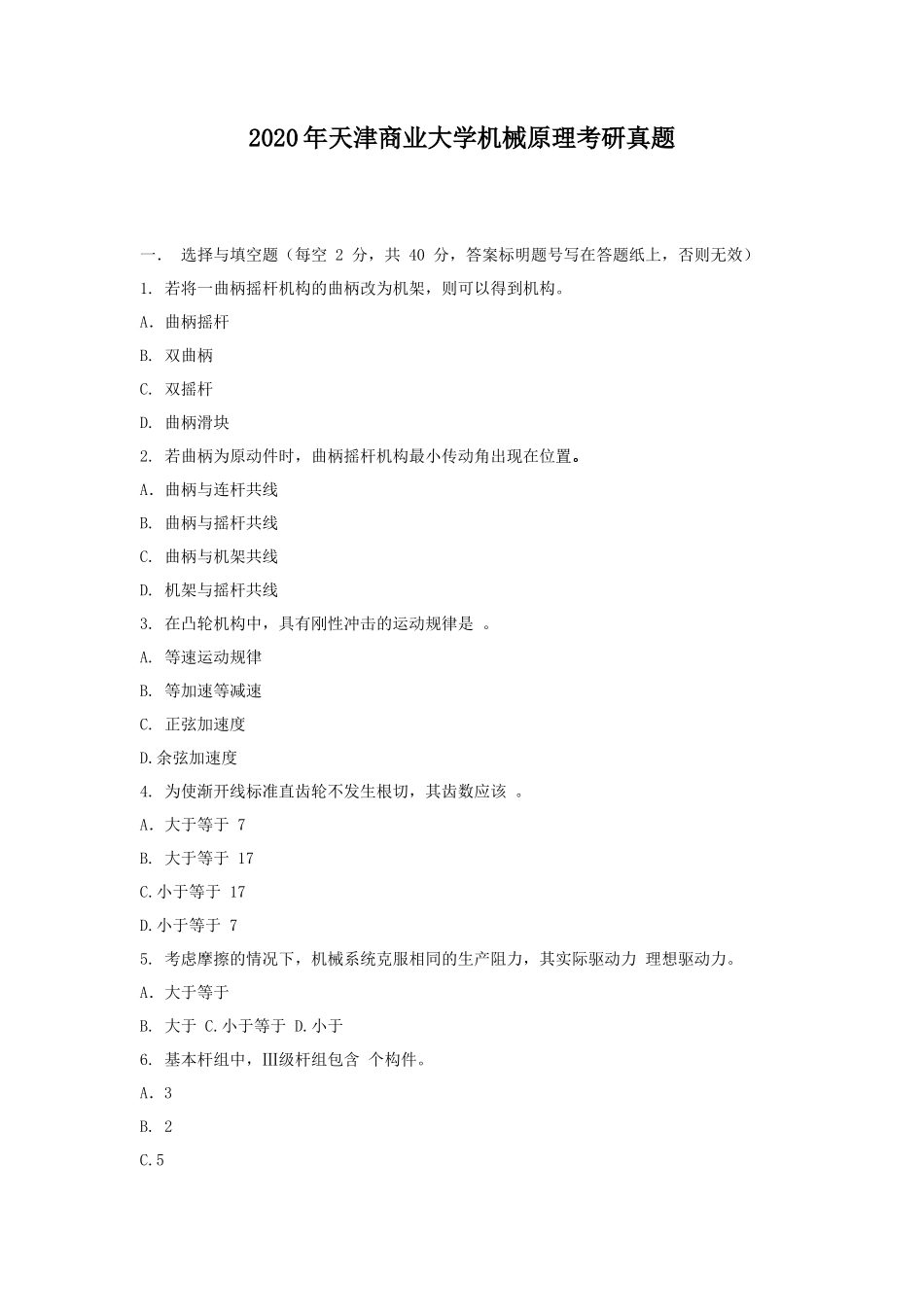

2020年天津商业大学机械原理考研真题

2020 年天津商业大学机械原理考研真题一． 选择与填空题（每空 2 分，共 40 分，答案标明题号写在答题纸上，否则无效） 1. 若将一曲柄摇杆机构的曲柄改为机架，则可以得到机构。 A．曲柄摇杆 B. 双曲柄 C. 双摇杆 D. 曲柄滑块 2. 若曲柄为原动件时，曲柄摇杆机构最小传动角出现在位置。 A．曲柄与连杆共线 B. 曲柄与摇杆共线 C. 曲柄与机架共线 D. 机架与摇杆共线 3. 在凸轮机构中，具有刚性冲击的运动规律是 。 A. 等速运动规律 B. 等加速等减速 C. 正弦加速度 D.余弦加速度 4. 为使渐开线标准直齿轮不发生根切，其齿数应该 。 A．大于等于 7 B. 大于等于 17 C.小于等于 17 D.小于等于 7 5. 考虑摩擦的情况下，机械系统克服相同的生产阻力，其实际驱动力 理想驱动力。 A．大于等于 B. 大于 C.小于等于 D.小于 6. 基本杆组中，Ⅲ级杆组包含 个构件。 A．3 B. 2 C.5D.4 7. 一对外啮合斜齿圆柱齿轮传动，其正确啮合条件是除两齿轮的模数和压力角应分别相等 外，还包括 。 A. 两齿轮的锥距相等 B. 两齿轮螺旋角大小相等且旋向相同 C. 轮 1 的升角等于轮 2 的螺旋角且旋向相同 D. 两齿轮的螺旋角大小相等且旋向相反 8. 下列机构中不能够实现间歇运动的是 。 A．曲柄滑块机构 B. 棘轮机构 C.槽轮机构 D.不完全齿轮机构 9. 一个变位齿轮与标准齿轮相比，某些尺寸有变化，而没有变化。 A．分度圆 B. 齿顶圆 C. 齿根圆 10. 通常将飞轮放在上调节周期性速度波动效果更好。 A．低速轴 B. 中速轴 C. 高速轴 D. 任意轴 11. 周转轮系的传动比计算应用了转化机构的概念。对应周转轮系的转化机构乃是 。 A.行星轮系 B.定轴轮系 C. 混合轮系 D. 差动轮系 12. 采用飞轮可调节机器运转过程中的 速度波动。 A. 周期性 B. 非周期性 C. 周期性和非周期性 13. 齿轮齿条机构所实现的运动变换是 。 A. 变等速连续转动为不等速转动 B. 变转动为移动 C. 变等速连续转动为间歇运动 D. 变转动为摆动 14. 某凸轮机构的一周运动规律为：从动件在凸轮转角 0 ~π/2 间按正弦加速度运动规律上升， π/2 ~π 间停止运动，π~3π/2 间按等速运动规律下降，3π/2~2 π 间停止。下列说法中， 是 正确的。 A. 凸轮转角 π/2 处有刚性冲击 B. 凸轮转角 π 处有柔性冲击 C. 凸轮转角 3π/2 处有刚性冲击 D. 凸轮转角 2π 处有刚性冲击15. 当设计滚子从动件盘形凸轮机构时，基圆半径越大，压力角越 。 A. 大 B. 小 C. 不变 16. 斜齿圆柱齿轮端面模数 法面模数。 A. 大于 B. 小于 C. 等于 17. 刚性转子平衡的实质是 。 A. 增加质量 B. 调整质心的位置 C. 惯性力系的主矢、主矩均为 0 18. 对于动不平衡的回转构件，平衡重仅需加在与回转轴垂直的 回转平面上即可达到动 平衡。 A. 一个 B. 两个 C. 三个 D. 四个 19. 对于蜗轮蜗杆传动，在 内的模数和压力角为标准值。 A.端面 B.轴面 C.法面 D. 中间平面 20.在两轴交错角为 90o 的蜗杆传动中，蜗杆与蜗轮的螺旋线旋向必须 。 A. 相反 B. 同向反向均可以 C. 相同 二． 简单分析计算或作图题（每小题 10 分，共 40 分） 1.图示为一曲柄摇杆机构，受力及运动情况如图示，已知转动副 A 和 B 上的摩擦圆并用虚线画在图中，试对连杆 BC 上作用力的真实方向进行分析（写出分析过程），并在图中表示（构件的重力和惯性力略去不计） 2.在图中标出该机构在图示位置的全部瞬心（保留作图线） 3.图示为某机构的驱动力矩 Md 的变化规律，运动周期为 180o，阻力矩 Mr 为常数。（1）求阻力距 Mr，并在图中标出；（2）求最小角速度和最大角速度分别出现的对应角度（分析并在图中标出位置）4.宽径比大于 0.2 的刚性转子可能处于静平衡、静不平衡；动平衡、动不平衡中某两种状态；图示刚性转子质量分布在同一个轴平面内，其中 r1= r2= r3=5mm。（1）该转子处于静平衡吗？为什么。 （2）该转子处于动平衡吗？为什么。三．（15 分）图示机...
