2025年一级建造师《水利水电工程管理与实务》三色速记手册

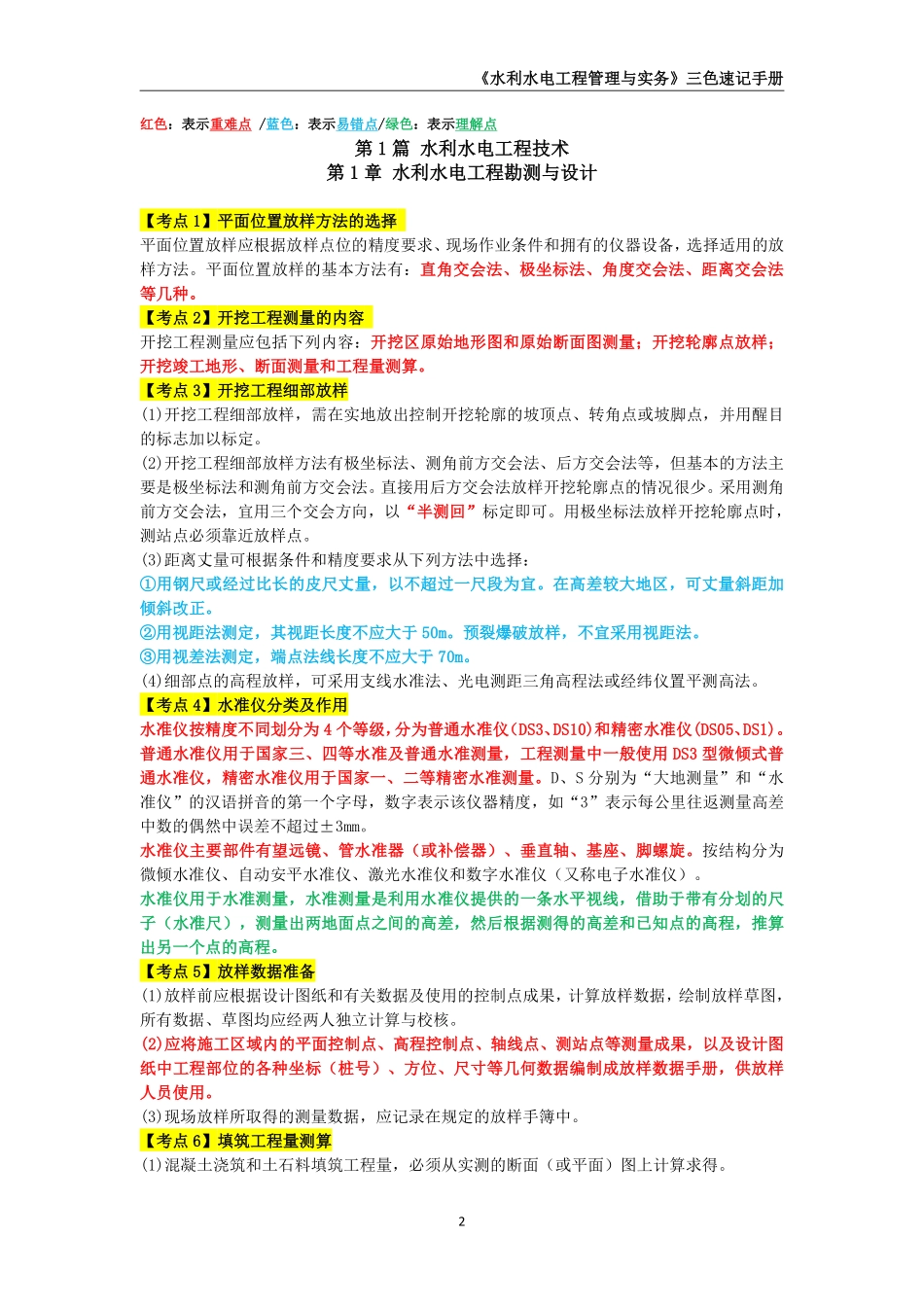

《水利水电工程管理与实务》三色速记手册1《水利水电工程管理与实务》三色速记手册2红色：表示重难点 /蓝色：表示易错点/绿色：表示理解点第 1 篇 水利水电工程技术第 1 章 水利水电工程勘测与设计【考点 1】平面位置放样方法的选择平面位置放样应根据放样点位的精度要求、现场作业条件和拥有的仪器设备，选择适用的放样方法。平面位置放样的基本方法有：直角交会法、极坐标法、角度交会法、距离交会法等几种。【考点 2】开挖工程测量的内容开挖工程测量应包括下列内容：开挖区原始地形图和原始断面图测量；开挖轮廓点放样；开挖竣工地形、断面测量和工程量测算。【考点 3】开挖工程细部放样(1)开挖工程细部放样，需在实地放出控制开挖轮廓的坡顶点、转角点或坡脚点，并用醒目的标志加以标定。(2)开挖工程细部放样方法有极坐标法、测角前方交会法、后方交会法等，但基本的方法主要是极坐标法和测角前方交会法。直接用后方交会法放样开挖轮廓点的情况很少。采用测角前方交会法，宜用三个交会方向，以“半测回”标定即可。用极坐标法放样开挖轮廓点时，测站点必须靠近放样点。(3)距离丈量可根据条件和精度要求从下列方法中选择：①用钢尺或经过比长的皮尺丈量，以不超过一尺段为宜。在高差较大地区，可丈量斜距加倾斜改正。②用视距法测定，其视距长度不应大于 50m。预裂爆破放样，不宜采用视距法。③用视差法测定，端点法线长度不应大于 70m。(4)细部点的高程放样，可采用支线水准法、光电测距三角高程法或经纬仪置平测高法。【考点 4】水准仪分类及作用水准仪按精度不同划分为 4 个等级，分为普通水准仪（DS3、DS10)和精密水准仪(DS05、DS1)。普通水准仪用于国家三、四等水准及普通水准测量，工程测量中一般使用 DS3 型微倾式普通水准仪，精密水准仪用于国家一、二等精密水准测量。D、S 分别为“大地测量”和“水准仪”的汉语拼音的第一个字母，数字表示该仪器精度，如“3”表示每公里往返测量高差中数的偶然中误差不超过±3mm。水准仪主要部件有望远镜、管水准器（或补偿器）、垂直轴、基座、脚螺旋。按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪（又称电子水准仪）。水准仪用于水准测量，水准测量是利用水准仪提供的一条水平视线，借助于带有分划的尺子（水准尺），测量出两地面点之间的高差，然后根据测得的高差和已知点的髙程，推算出另一个点的高程。【考点 5】放样数据准备(1)放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图，所有数据、草图均应经两人独立计算与校核。(2)应将施工区域内的平面控制点、高程控制点、轴线点、测站点等测量成果，以及设计图纸中工程部位的各种坐标（桩号）、方位、尺寸等几何数据编制成放样数据手册，供放样人员使用。(3)现场放样所取得的测量数据，应记录在规定的放样手簿中。【考点 6】填筑工程量测算(1)混凝土浇筑和土石料填筑工程量，必须从实测的断面（或平面）图上计算求得。《水利水电工程管理与实务》三色速记手册3(2)混凝土浇筑块体收方，基础部位应根据基础开挖竣工图计算；基础以上部位，可直接根据水工设计图纸的几何尺寸及实测部位的平均高程进行计算。(3)土石料填筑量收方，应根据实测的各种填料分界线，分别计算各类填料方量。(4)两次独立测量同一工程，其测算体积之较差，在小于该体积的 3%时，可取中数作为最后值。【考点 7】施工期间外部变形监测的内容施工期间外部变形监测应包括下列内容：施工区的滑坡监测；高边坡开挖稳定性监测；围堰的水平位移和沉陷监测；临时性的基础沉陷（回弹）和裂缝监测等。变形监测的基点，应尽量利用施工控制网中较为稳固可靠的控制点，也可建立独立的、相对的控制点，其精度应不低于四等网的标准。【考点 8】选点与埋设(1)工作基点的选择与埋设，应注意以下几点：①基点必须建立在变形区以外稳固的基岩上。在土质和地质不稳定地区设置基点时应进行加固处理。基点应尽量靠近变形区，其位置的选择应注意使它们对测点构成有利的作业条件。②工作基点一般应建造具有强制归心的混凝土观测墩。③垂直位移的基点，至少要布...
