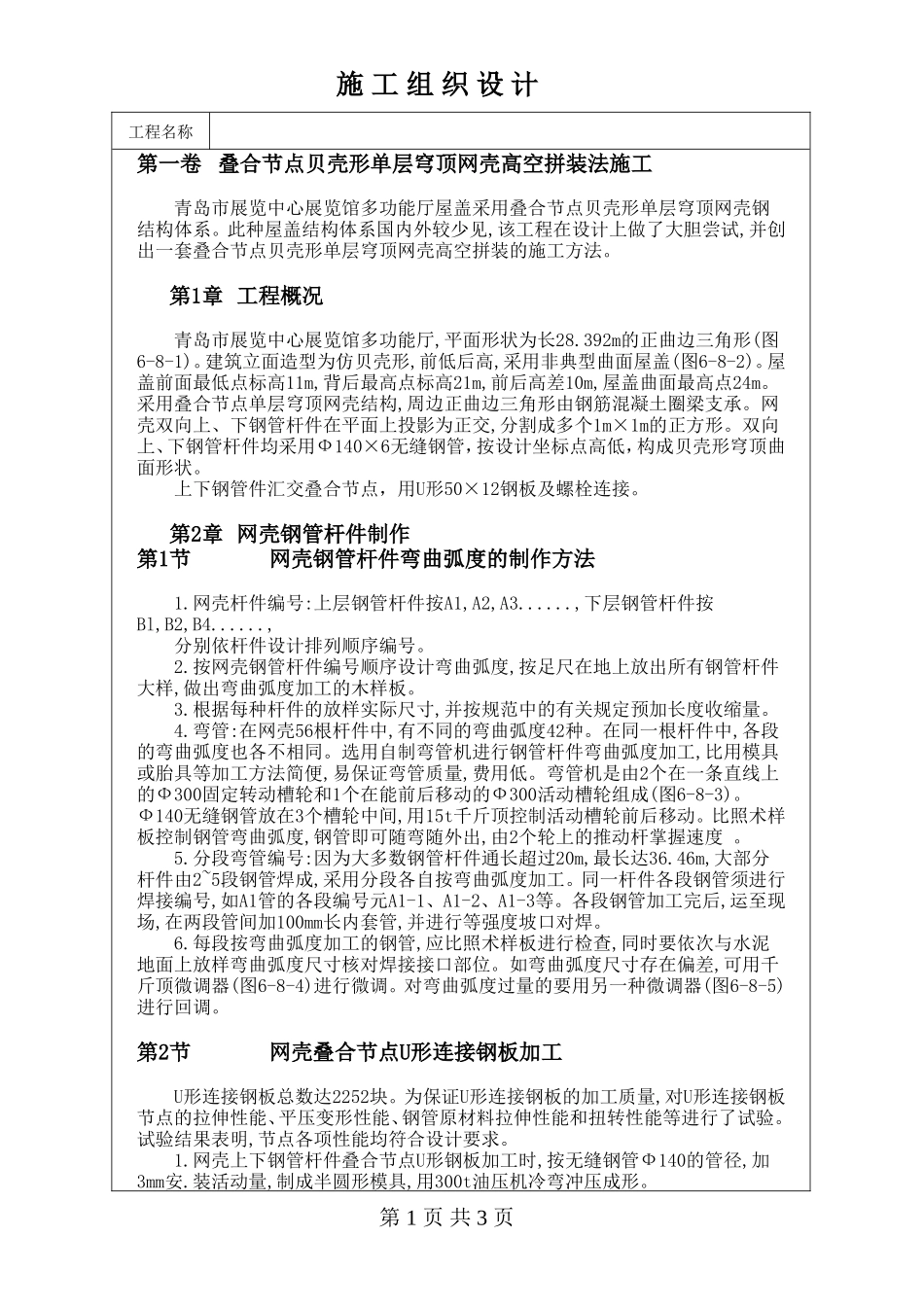

叠合节点贝壳形单层穹顶网壳高空拼装法施工方案_第1页
1/3

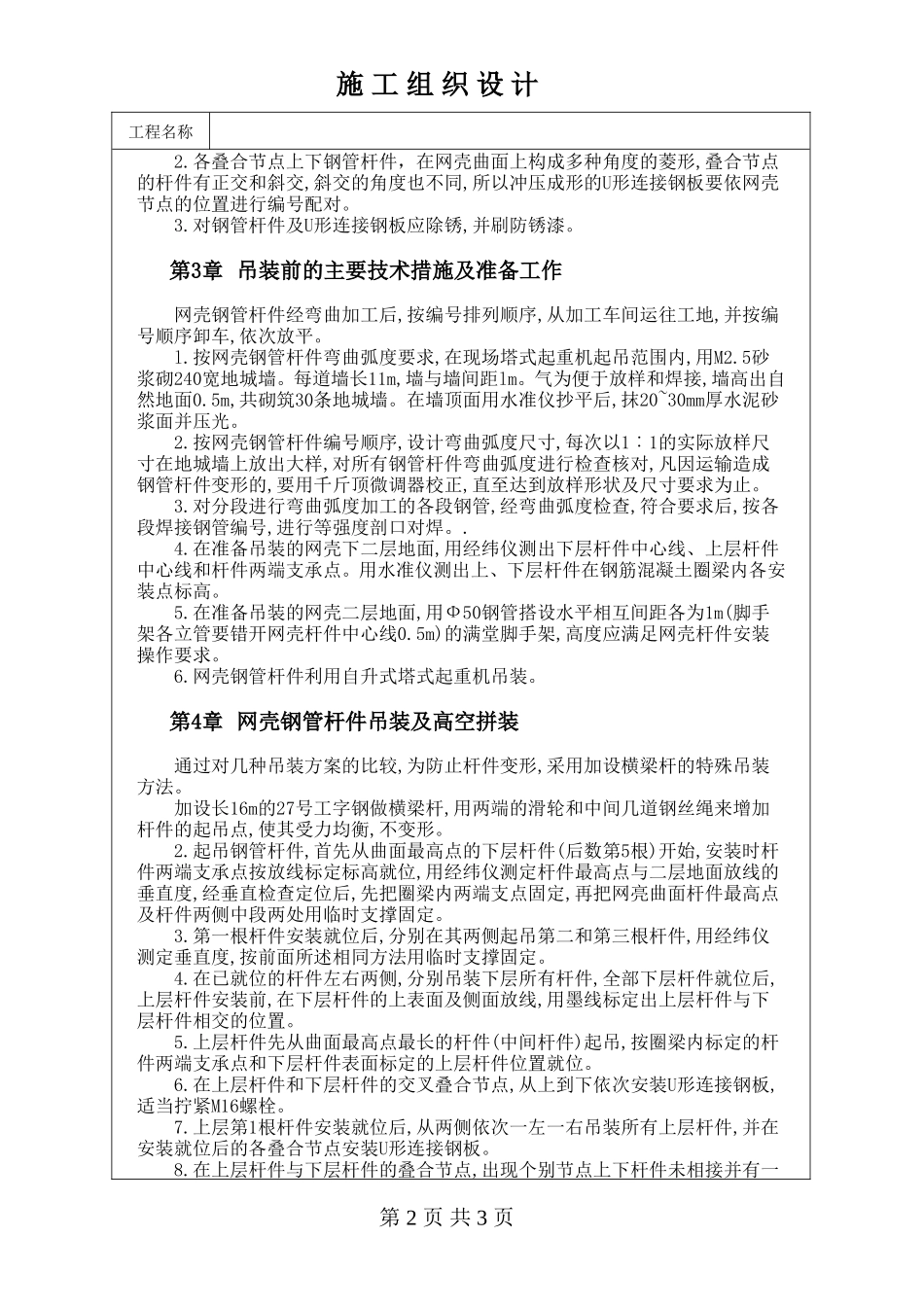

叠合节点贝壳形单层穹顶网壳高空拼装法施工方案_第2页
2/3

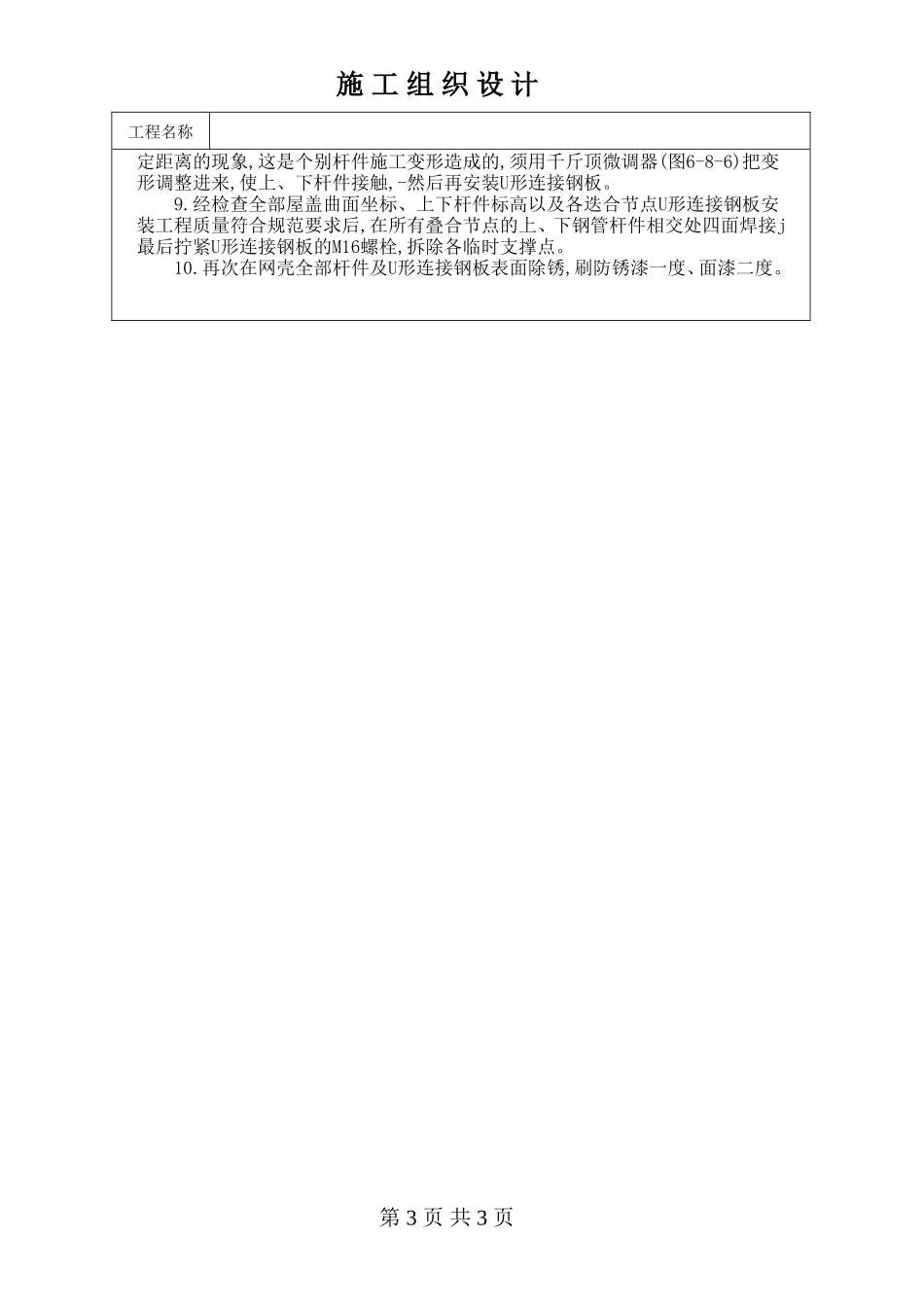

叠合节点贝壳形单层穹顶网壳高空拼装法施工方案_第3页
3/3
施 工 组 织 设 计工程名称第一卷 叠合节点贝壳形单层穹顶网壳高空拼装法施工青岛市展览中心展览馆多功能厅屋盖采用叠合节点贝壳形单层穹顶网壳钢结构体系。此种屋盖结构体系国内外较少见,该工程在设计上做了大胆尝试,并创出一套叠合节点贝壳形单层穹顶网壳高空拼装的施工方法。第1章 工程概况青岛市展览中心展览馆多功能厅,平面形状为长28.392m的正曲边三角形(图6-8-1)。建筑立面造型为仿贝壳形,前低后高,采用非典型曲面屋盖(图6-8-2)。屋盖前面最低点标高11m,背后最高点标高21m,前后高差10m,屋盖曲面最高点24m。采用叠合节点单层穹顶网壳结构,周边正曲边三角形由钢筋混凝土圈梁支承。网壳双向上、下钢管杆件在平面上投影为正交,分割成多个1m×1m的正方形。双向上、下钢管杆件均采用Ф140×6无缝钢管,按...
